基于Fallout 4的74LS138译码器的实现

起这个文章名字我自己都笑出了声。

鉴于知乎上程序员比较多……我先上一段代码……

上面这段代码，会依次输出0到7。

实际上如果把输出的值，用八个小灯来表示的话。它实际上就是这个。

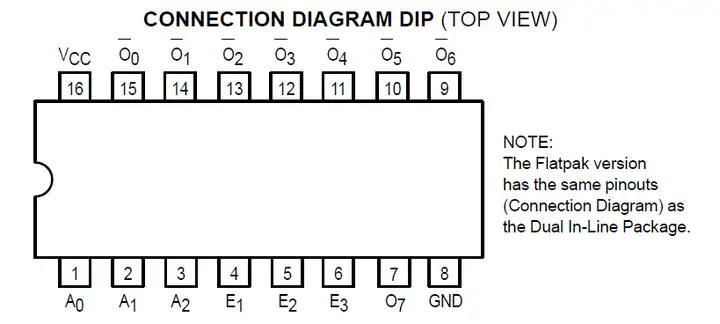

74LS138芯片。（也叫3-8译码器）

输入分别是A0，A1，A2；输出分别是O1至O7，低电平有效。

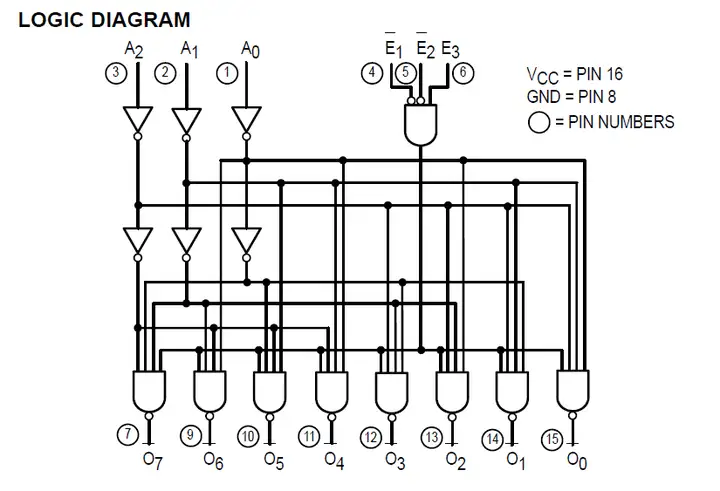

这是其逻辑电路。

好了，扯了这么多，似乎有些平稳，我们来个大杀器。

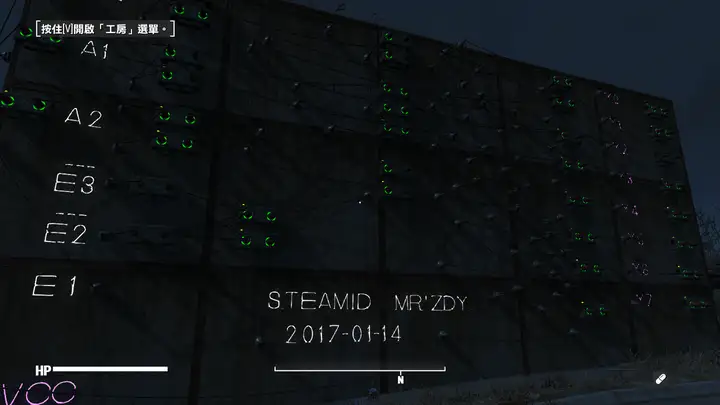

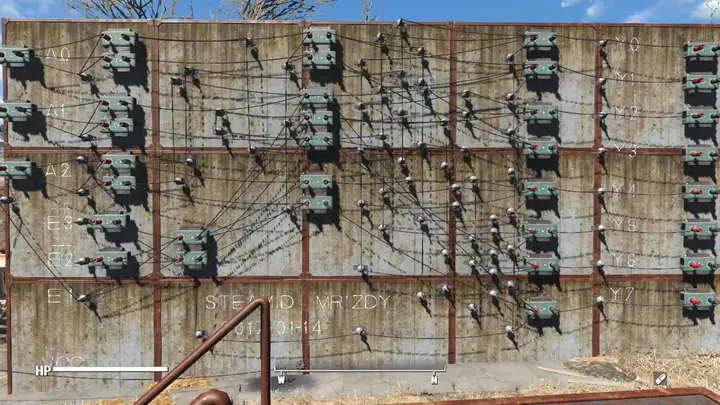

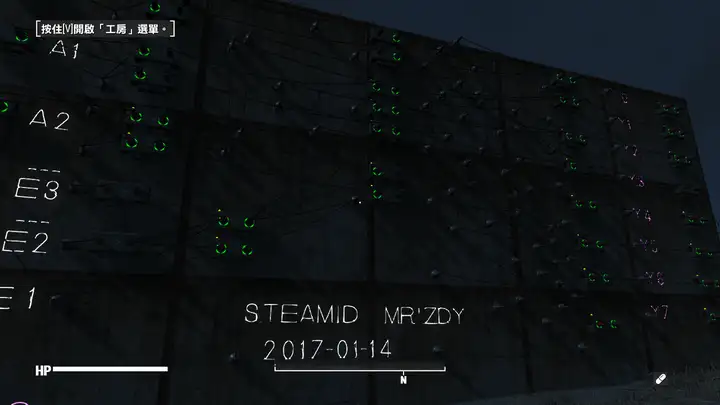

这个就是上面那个逻辑电路在Fallout 4中的实现。（点击可以查看大图。）

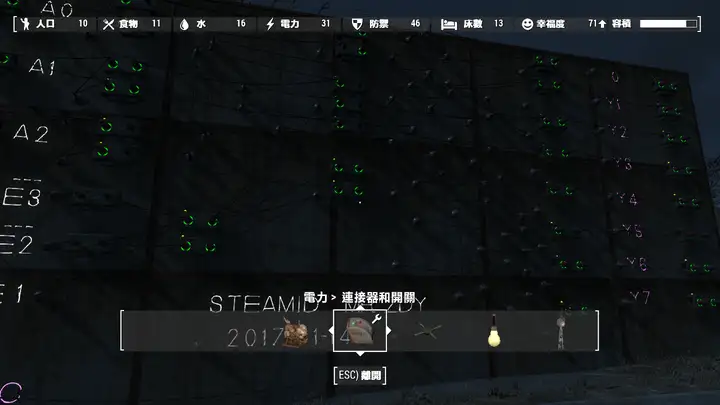

是不是黑乎乎的难以看清？那我们再上一个白天的……

妈的智障……我实在是忍不住了……

Fallout 4是就是《辐射4》啦，是B社（抱歉忘记公司全称了……）在2015年出的一款游戏啦，游戏内容包括用枪突突突，到处收集宝物（垃圾），建造房子（有点像《我的世界》里面那样）。

而上面那些代码还有什么电路什么的。一般的工科生在大二结束之前肯定会学习《数字电路》和《C语言》这几门课，然后就是上面那些玩意啦，相信你们都能知道我在说啥啦。

好，那么我们现在就进入游戏世界，看看这个3-8译码器是如何做出来的！

（接下来的引用斜体文字如果没有玩过《辐射4》,就直接跳过）

辐射4其中有一个DLC，大大加强了工坊里面的建造内容，B社也因为这一段被诸多玩家所诟病。（居然把汉堡里面的肉抽出来当DLC卖！！）

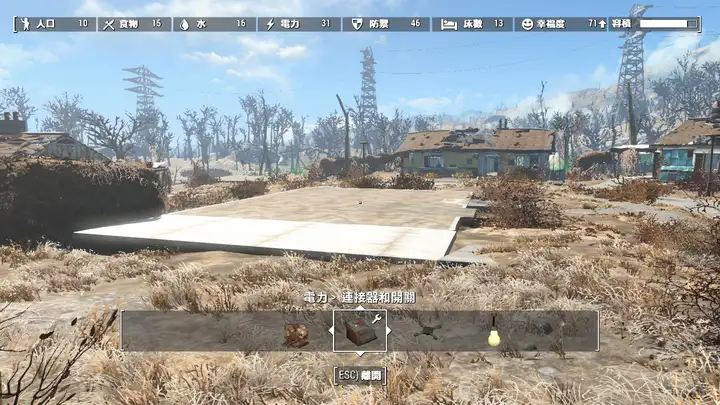

我们选择了屁股山丘来建造我们的逻辑电路。原因很简单，路上很开阔，我们有足够的地方可以建造东西。

娘希匹，《垃圾桶》卡拉总是在这个地方看着我，真是学院的盒饭比较好吃啊。

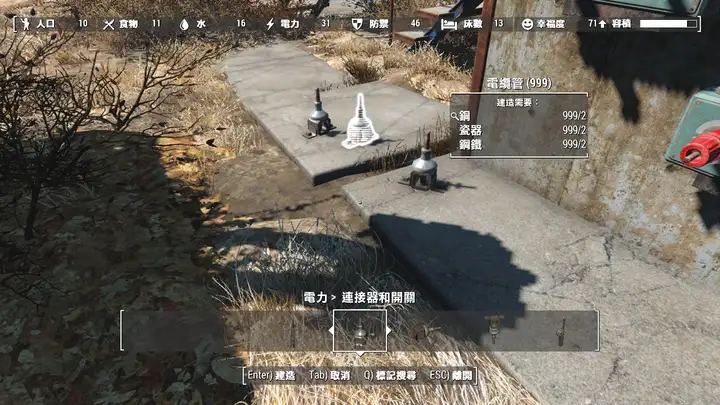

74LS138的VCC引脚。VCC就是电力供应端啦。还有GND端被我省去了，毕竟我们这里不需要。首先VCC的话，我们采用了中型的发电机，中型发电机可以提供五单位的电力……实际上有一点就可以了……

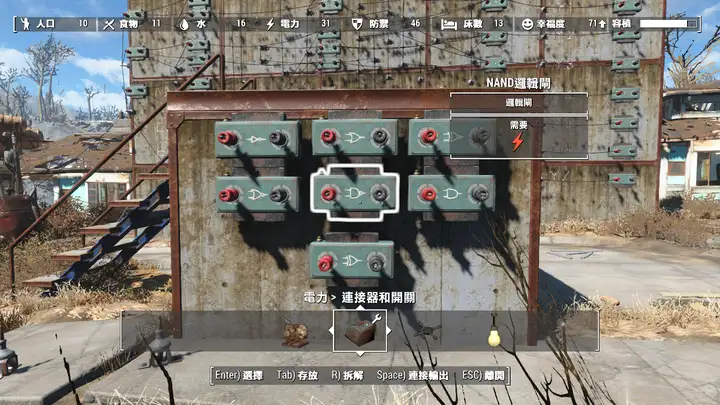

集成逻辑电路使用的逻辑门电路。这里提供了七种门电路，我们只要选用与非门就好啦，也就是74LS00，不过由于这里输入端没有控制，所以也等于74LS20（三输入端与非门）。

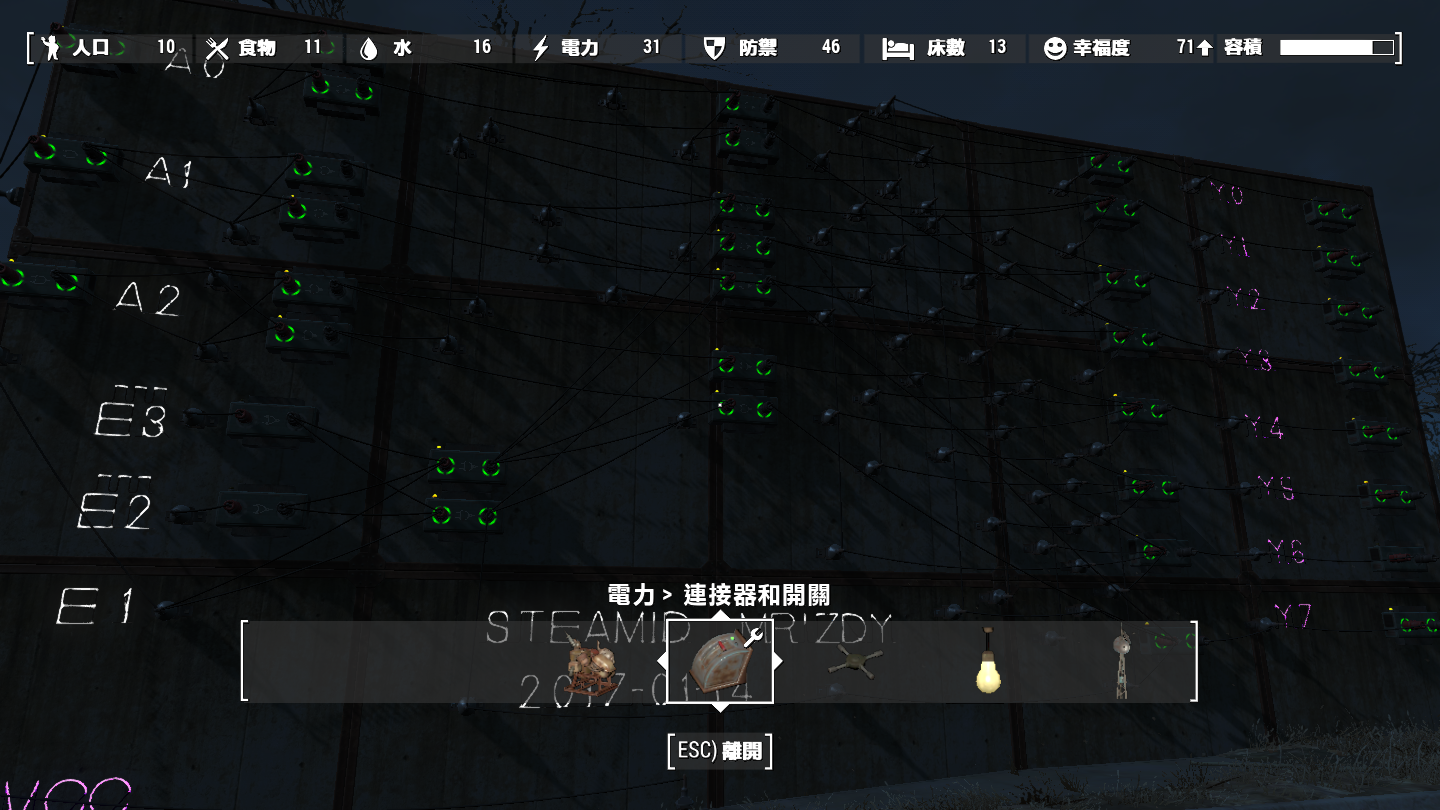

管线，也就是电线及其连接器。由于在游戏世界中，电线有限长这个说法，可能A点连接到B点需要多处中继连接。

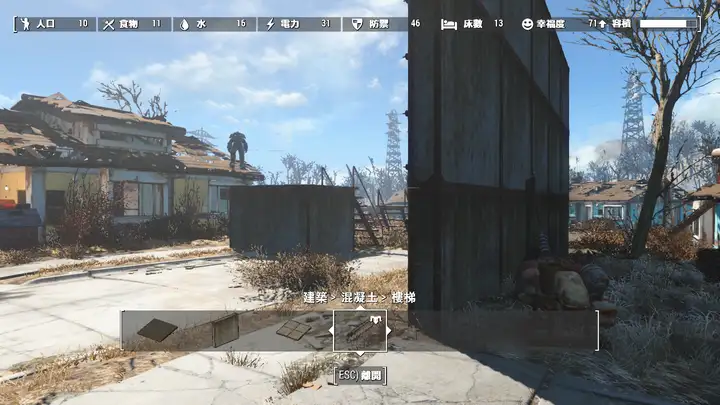

还有，我们使用墙体用了混凝土墙，相比于木墙和铁墙不透光性更好。

本来想在这一块平地做电路的，但是由于门电路只能装在墙上，所以就只能放在墙上了。女主的衣服是某潜水服，此装备不能改装……实际上很鸡肋。

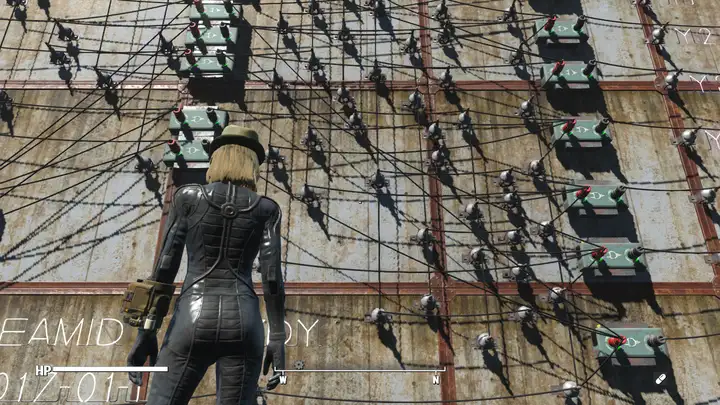

游戏中每一个门电路居然还有连接线限制，超出连接数量居然还会功能异常，所以图上的门电路几个摆在一起的，都是几个输入输出完全一样的摆在一起……也是因为这一点，不然我们的电路会比这个简单很多。

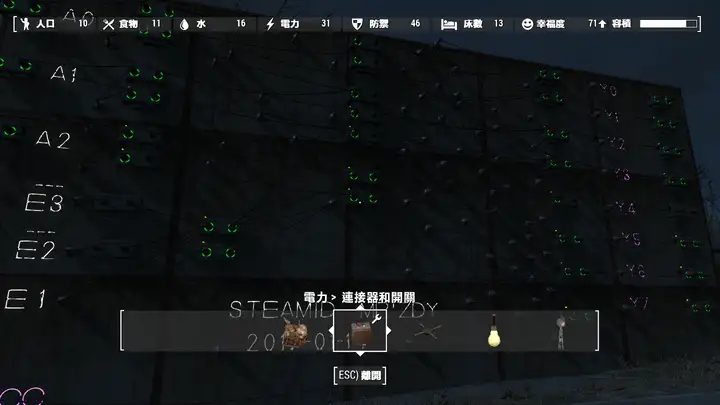

输入端A1,A2,A3，我们使用双重连接的方式来与非门变成非门。

E1,E2,E3，其中E2,E3直接接入一个非门，然后三端同时接入与门。

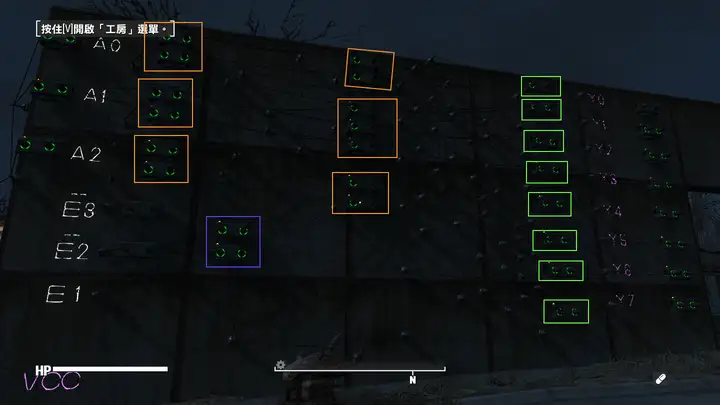

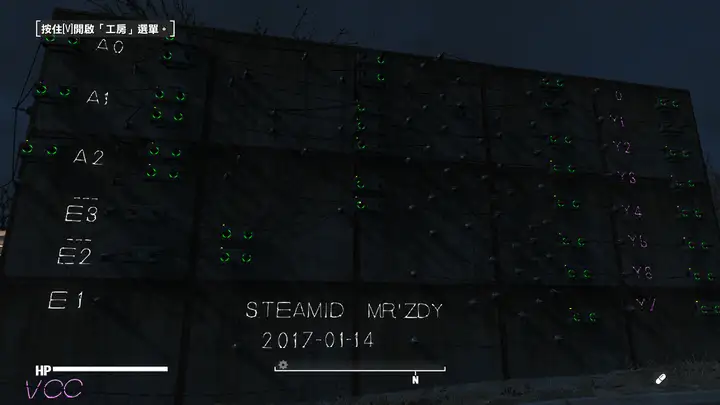

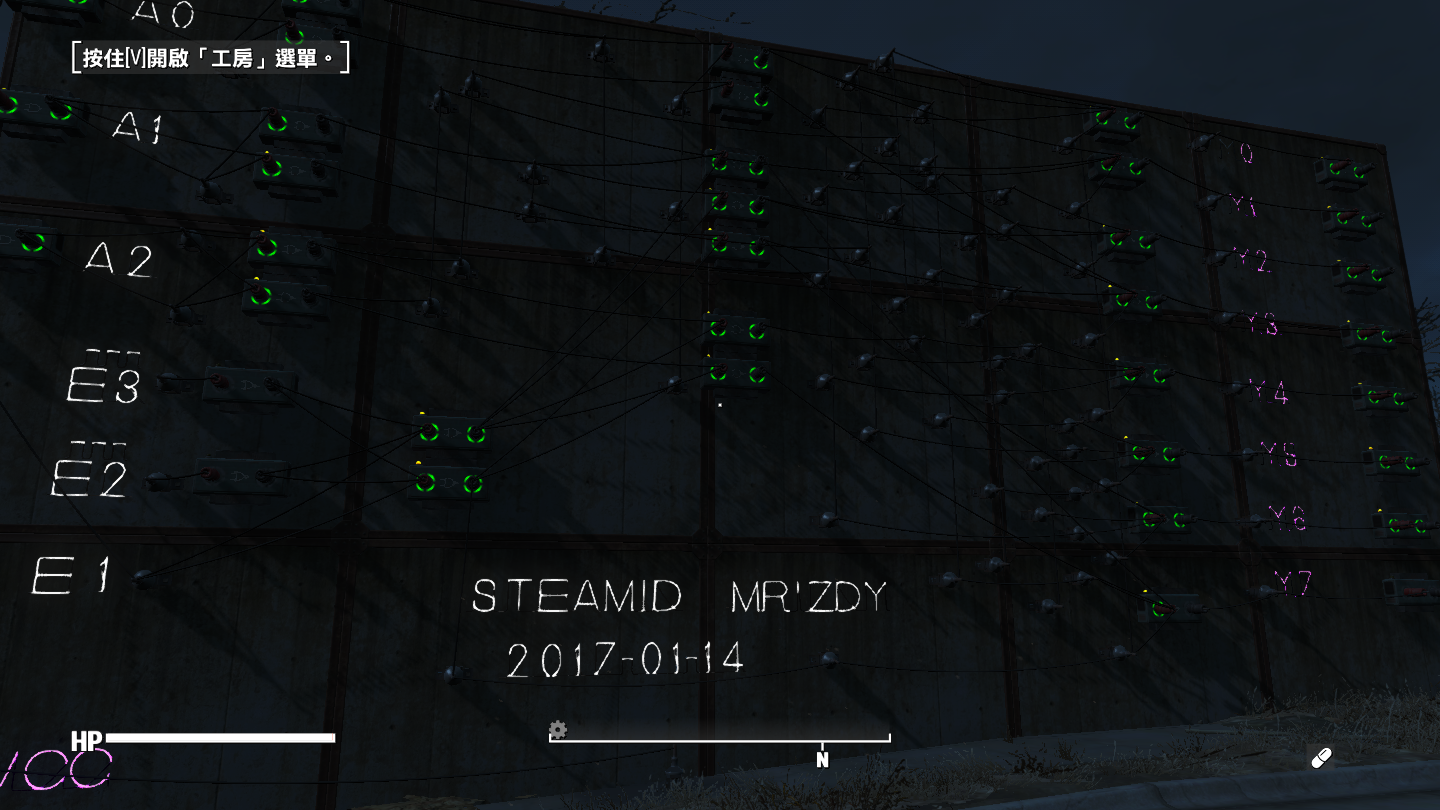

上图中的黄色框都为非门，紫色框为与门，绿色框为四输入与非门。图中演示的为A1,A2,A3都为低电平的情况。可以看见Y0后面为低电平，其余都为高电平。

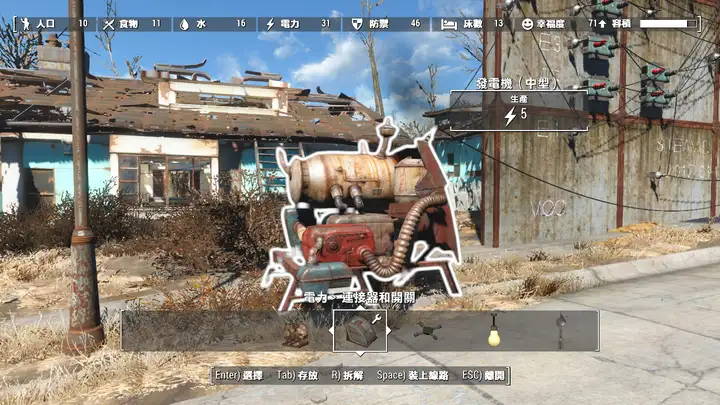

蛤蛤，为了保证粉色霓虹灯常亮，我在后面摆了一个小型发电机加电塔。

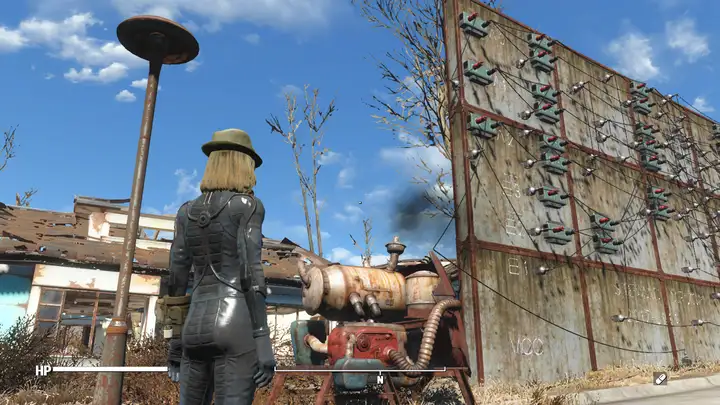

……还有动力装甲被老费穿到屋顶上去了……

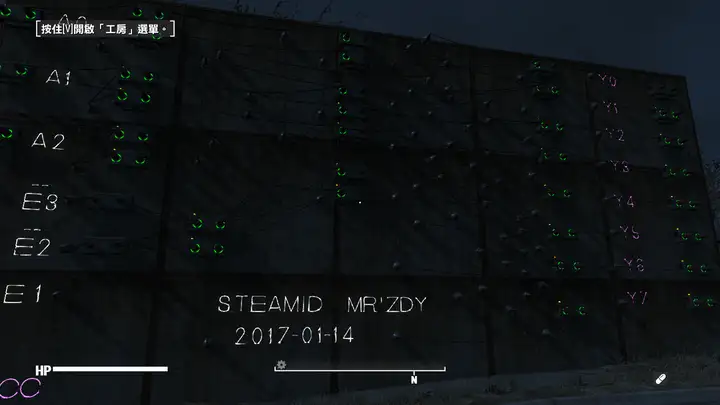

最后我们来演示一下实际效果，一共八张图。

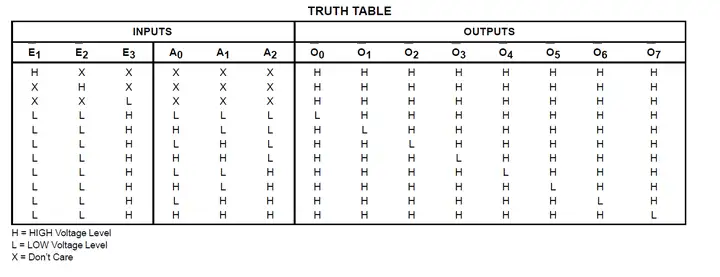

先上真值表。

分别是Y0-Y7低电平。

A0=0；A1=0；A2=0；

A0=1；A1=0；A2=0；

A0=0；A1=1；A2=0；

A0=1；A1=1；A2=0；

A0=0；A1=0；A2=1；

A0=1；A1=0；A2=1；

A0=0；A1=1；A2=1；

A0=1；A1=1；A2=1；

一点儿微小的贡献。
