图解5种馈通滤波器

馈通滤波器，有时候也称为RF滤波器。这种滤波器外形结构穿心电容器相似，但是会加入铁氧体磁芯，这种滤波器为了满足不同场合的要求，这种滤波器一般有五种形式：C型滤波器、LC型滤波器、π型滤波器、T型滤波器、双T型滤波器。

一、C型滤波器

C型滤波器是由三端电容或穿心电容构成，适合于抑制高频信号。是一种避免高频对地的噪音干扰的低自感应装置，成本低廉，适合应用于高阻抗源和高负载的场合。

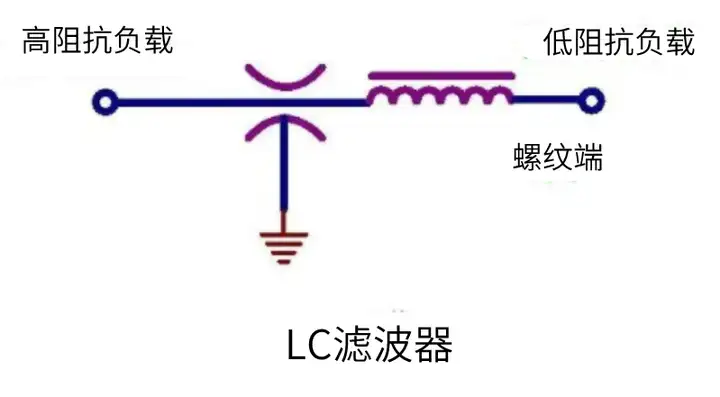

二、LC型滤波器

LC型滤波器是由电感元件和电容元件的馈通滤波器，这种滤波器典型用于带有低阻抗源和高阻抗负载的电路中，反之亦然。注意：其电感元件应当面向低阻抗源

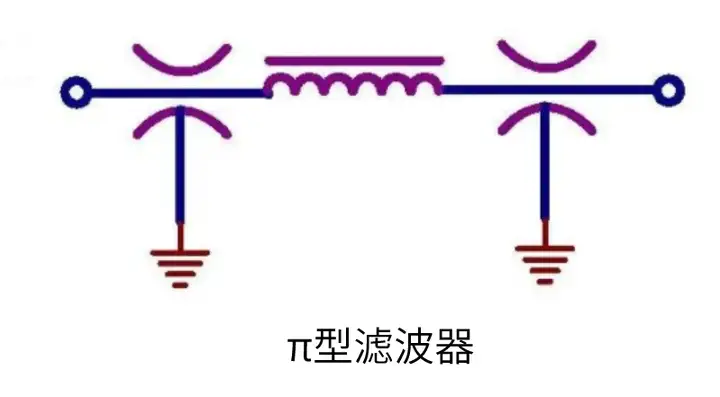

三、π型滤波器

π型滤波器是由两个电容元件和在两个电容元件之间的一个电感元件组成，对阻抗源和负载均表现为低阻抗。π型滤波器比C型、LC型结构提供更好的高频滤波性能

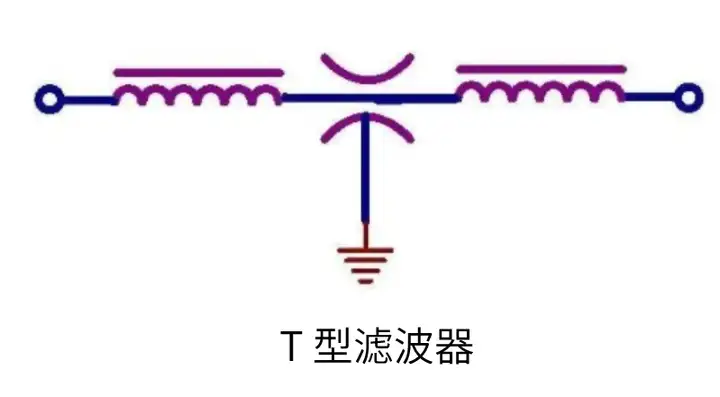

四、T型滤波器

T型滤波器由两个电感元件和一个电容元件组成。其电路结构表现为从任何一端的输入均为高阻抗。它和π型滤波结构相似，但没有π型滤波器应用广泛，可应用于开关转换领域

五、双T滤波器

双T滤波器是由两个T型滤波器组成，这是为电路要求较为严格的高性能滤波器。

值得注意的是：简单的穿心结构是由内外电极和陶瓷构成的一个（C型）或两个电容（π型）。这种电容的容量可从10pF，工作电压可达2000VDC。如上图C型馈通滤波器，这是插件的，但是对于安装空间狭小时电子产品来说，焊接式的馈通滤波器的利用就显得尤为重要。
