光耦/光隔离器：

·光耦合器或光隔离器是光源和光检测器在同一包装内的组合。

·他们被用来耦合信号从一个点到另一个光学，通过提供一个完整的电隔离。在低功率控制电路和高功率输出电路之间提供这种隔离，以保护控制电路。

·根据所用光源和探测器的类型，我们可以得到各种光耦。

具体如下：，

（i）LED–LDR光耦

（ii）LED-光电二极管光耦

（iii）LED——光电晶体管光耦

光耦特性：

（i）电流转移率

（ii）隔离电压

（三）响应时间

（iv）共模抑制

（i）电流转移率：

它被定义为输出集电极电流（Ic）与输入正向电流（If）的比率

CTR=Ic/If*100%

其值取决于用作源探测器的设备。（ii）隔离电压

输入输出：

在不影响电气隔离电压的情况下，输入和输出之间可以存在差异的最大电压，单位为kVrms，相对湿度为40-60%。

（三）响应时间：

响应时间表示光耦改变输出状态的速度。响应时间很大程度上取决于探测器晶体管、输入电流和负载电阻。

（iv）共模抑制：

即使光耦对直流和低频信号进行电气隔离，脉冲输入信号（突然变化的信号）可产生位移电流ic=Cf*dv/dt。由于输入和输出之间存在电容Cf，该电流可以在输入和输出之间流动。这使得噪声出现在输出中。

光耦类型：

（i）LED–光电二极管光耦：

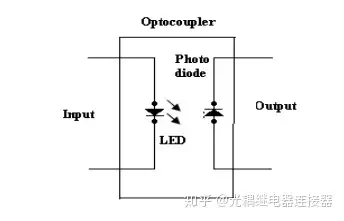

·LED光电二极管如图所示，这里红外线LED作为光源，光电二极管用作探测器。

·使用光电二极管的优点是线性度高。当输入端的脉冲变高时，LED灯亮起。它发出光。光聚焦在光电二极管上。

·作为对这种光的响应，光电流将开始流过光电二极管。一旦输入脉冲减小到零，LED就会熄灭，通过光电二极管的光电流也会降到零。因此，输入端的脉冲与输出端耦合。

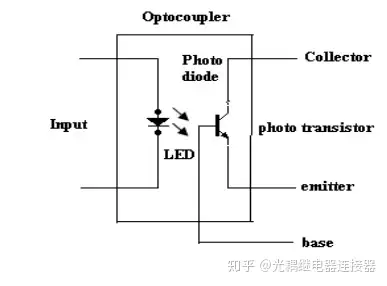

·图中所示为LED光电管光耦。红外发光二极管作为光源，光电晶体管作为光电探测器。

·这是最常用的光耦，因为它不需要任何额外的放大。

·当输入端的脉冲变高时，LED灯亮起。发光二极管发出的光聚焦在光电晶体管的CB结上。

·作为对光的响应，光电流开始流动，它作为光电晶体管的基极电流。

·光电晶体管的集电极电流开始流动。输入脉冲一减至零，LED即熄灭，光电晶体管的集电极电流降为零。因此，输入端的脉冲与输出端光耦合。

光耦的优点：

·由于电气隔离，控制电路得到了很好的保护。

·宽带信号传输是可能的。

·由于单向信号传输，来自输出端的噪声不会耦合到输入端。

·与逻辑电路的接口很容易实现。

·它体积小，重量轻。

缺点：

·速度慢。

·高功率信号的信号耦合可能性。

应用：

光耦合器基本上是用来隔离低功率电路和高功率电路的。

·同时，控制信号从控制电路耦合到大功率电路。

·其中一些应用是，

（i）用于直流电动机速度控制的交直流变换器

（ii）大功率斩波器

（iii）大功率逆变器

·光耦最重要的应用之一是将基极驱动信号耦合到连接在DC-DC斩波器中的功率晶体管。

·注意，当在光电晶体管的集电极处进行输出时，输入和输出波形相差180º。
