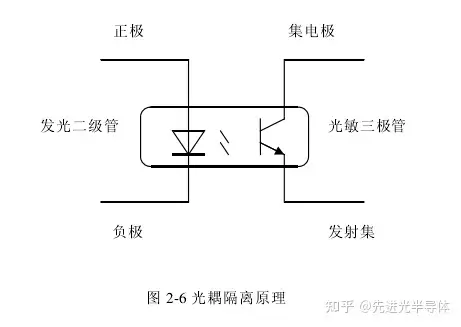

光耦隔离即利用光电耦合隔离器实现信号隔离。在工作过程中,信息传递的媒介为光,其中发光二极管作为其输入部分的发光源,光敏三级管作为受光源安装在输出部分,这就使得输入和输出在电气上的完全隔离。由于信号从发光源到光接收器的传输时单向的,并不会出现反馈,因此输出信号并不会对输入端造成干扰。原理如图所示。
光耦隔离是目前最成熟的隔离技术之一。发光器件和光接收器件组装在一个密闭的管壳内就是光电耦合器,其中以发光器件的管脚为输入端,光接收器的管脚作为输出端。当输入端加载有电信号时,发光器件便会发光,此时输出端将输出光接收器件产生的光电流,该电流由于光敏效应而在光照后产生,此电信号传输是以“光”为媒介的。由于器件的输入部分和输出部分在电气的绝缘,此时便构成了一种新型半导体光电子器件,它的特点就在于中间通过光传输信号。而管形、双列直插式和光导纤维连接是光电耦合器的的三种基本封装形式。
光电耦合器的主要特点:体积小、寿命长、无触点、抗干扰能力强、响应速度快、工作温度宽、能隔离噪音、单相传输信号、输入与输出电绝缘及逻辑电路易连接等。此隔离器目前被广泛应用于计算机测量控制系统中,成为接口技术中十分重要的隔离器件。正是由于光耦隔离技术具有上述特点,BB公司的ISO100、IS0130和3650/3652,HEWLETTPACKARD(HP)公司的HCPL7800/7800A/7800B以及Agilent公司的HCNR200/201等采用的都是光电耦合的隔离放大器。
目前光电耦合器的发展趋势呈现出一种朝大容量和高速度。生产产的光电耦合器60%左右的是以红外发光二极管和光敏器件管组成的器件为主,因为这种类型的器件有很多优点比如电流传输效率高、响应速度快,因而满足大多数应用场合要求。
先进光半导体由南方先进联合日本归国华侨杨振林博士团队合资成立,以南方先进为主要投资方、杨博士团队为技术核心的一家专业从事光电器件、光耦合器、光耦继电器等光电集成电路以及光电驱动等产品,研发团队涵盖设计、制造、销售和服务的高新技术企业,先进光半导体拥有先进的光电器件全自动生产线,具有年产8000万只光电光耦器件的生产能力。现阶段先进光半导体的光耦继电器、光耦合器等主要产品用于:蓄电系统.智能电表.自动检测设备.电信设备.测量仪器.医疗设备.通信设备.PC端.安防监控.O/A设备.PLC控制器.I/O控制板等,依托于光半导体综合的设计技术和芯片制造技术优势,先进光半导体期望在有广阔发展前景的光电控制领域深耕,逐步提升产品的技术附加值,扩充技术含量更高的产品线。
