C05. 完成计算机主脉冲逻辑布线

为了达到计算机的工况，即：（1）具备连续脉冲；（2）具备手动脉冲；这两种工况可以通过按键Select来进行选择。（3）强制性关机（HLT按键）

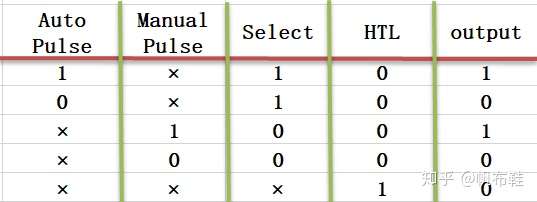

主脉冲逻辑的真值表如下：

从这个真值表中，很容易得到output的输出结果，为了简单化输出的结果，在表达式中使用 A 代表Auto Pulse；使用 M 代表 Manual Pulse；使用 S 代表 Select；则有输出的表达式为：

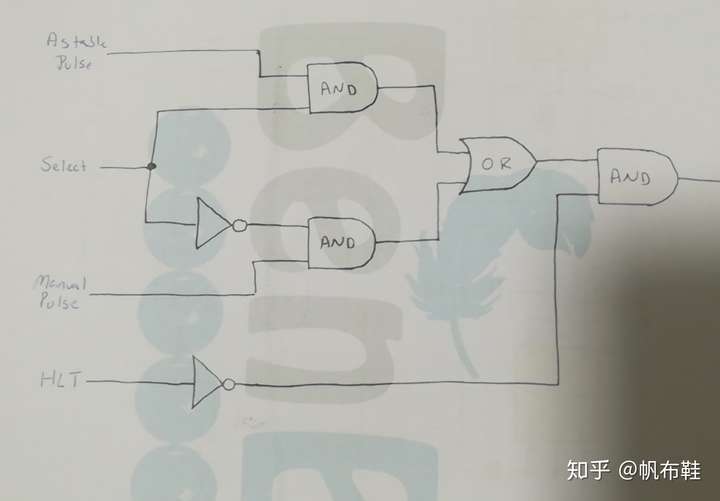

output=HTL¯(S⋅A+S¯⋅M)output=\overline{HTL}(S\cdot A+\bar{S}\cdot M) ，则容易通过这个表达式来得到数字电路为：

则通过原理图来搭建电路的时候，需要使用74LS04（非门）、74LS08（与门）、74LS32（或门）

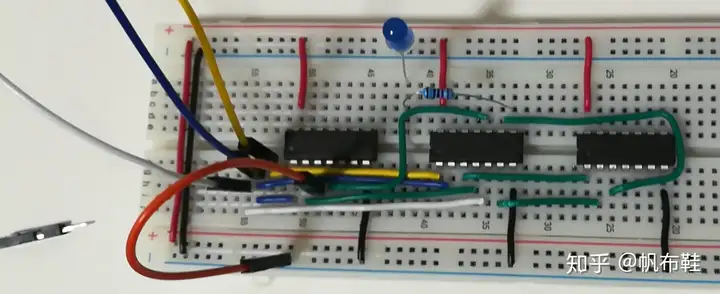

结合上次搭建的多谐振荡器、单稳态电路、选择开关。分别将3引脚的信号引出，通过上述电路连接，则很容易得到电路：

图中并列的三个芯片，分别是74LS04（非门）、74LS08（与门）、74LS32（或门）。一定要注意的是，该逻辑门电路中使用了三个与门，于是必须要使用到74LS08芯片右边的与门电路，如图中所示，它实际上是第8脚是输出信号，一步步排查出的问题所在，引起重视。

搭建的电路中，黄线表示连续脉冲信号（多稳态电路的3引脚输出）、蓝线表示Select信号（Select电路的3引脚输出）、白线表示单稳态电路/手动信号（单稳态电路的3引脚输出）；绿线用来表示门电路之间的信号流；信号分别用对应的黄色插线、蓝色插线、白色插线来引入信号，另外图中，使用橙色排线表示HLT信号，如图中所示，该信号是接地的状态。使用一个220欧电阻+发光二极管来接该逻辑电路的output进行显示。

视频1：如果HLT信号接高电平，则output一直是处于低电平状态，无论Select、Manual Pulse、Auto Pulse的信号如何，不会改变。

视频2：而如果HLT信号为低电平信号时，如果Select信号为高电平，则output为自动脉冲信号；而如果Select信号为低电平，则output为手动脉冲信号。

另外的一点是，构成这个逻辑电路是使用了三个与门、两个非门、一个或门。如果使用万能的与非门来进行表示，则可以只使用同一种电路，它可以表示为：

output=HTL¯(S⋅A+S¯⋅M)output=\overline{HTL}(S\cdot A+\bar{S}\cdot M)

这个知识点回顾数字电路，有时间再来将复习回顾的数字电路的知识写成文章记录出来，并且应当注意的是，这种与非门的表示形式不是唯一的。
