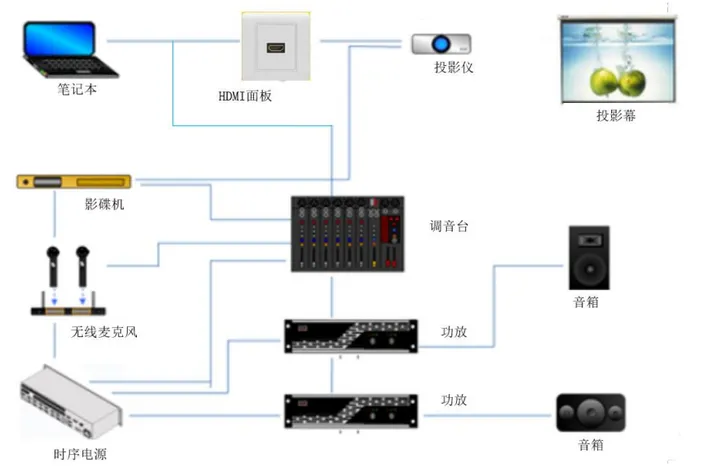

一、常见的音视频系统架构
在音视频的组成架构内，调音台是音频系统的大脑，也可以用音频处理器来代替。调音台下级接功放，功放下级接喇叭实现声音的播放；信号入口接音频输入设备，例如无线麦克风等可实现声音接收；时序电源为以上各种音视频设备提供电力保证。
二、音频系统组成
1、时序电源
时序电源能够按照由前级设备到后级设备逐个顺序启动电源，关闭供电电源时则由后级到前级的顺序关闭各类用电设备。
音频系统功放功能通常会在前端会接多个喇叭，在给所有设备同时供电的一瞬间会产生较大的瞬时电流，容易导致线路负载过大。时序电源可以做到先给一号功放供电，二号功放延迟五秒或十秒供电，通过这样的方式逐个启动设备，减低用电设备在开关瞬间对供电电网的冲击， 也避免了感生电流对设备的冲击，确保了整个用电系统的稳定。
2、无线麦克风
无线麦克风组成部分有麦克风和话筒接收器，通过无线信号传输。话筒接收器将接收到的麦克风信号给到调音台或音频矩阵的输入端。
3、调音台/音频矩阵
调音台和音频矩阵是音频系统的枢纽中枢。通过接收多路音频信号的输入，并对信号进行放大、 混合、分配、音质修饰和音响效果加工，之后再通过母线(Master)输出。
4、功放/扬声器
功放是音视频系统中的关键执行部分，把来自信号源(调音台)的微弱电信号进行放大以驱动扬声器发出声音。按功能可用途不同可区分为不同通道路数的功放。
功放下级接扬声器，即喇叭。
扬声器以功能可分为：

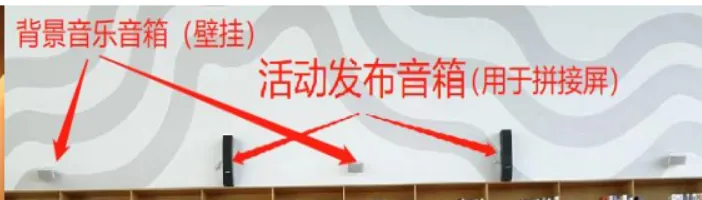

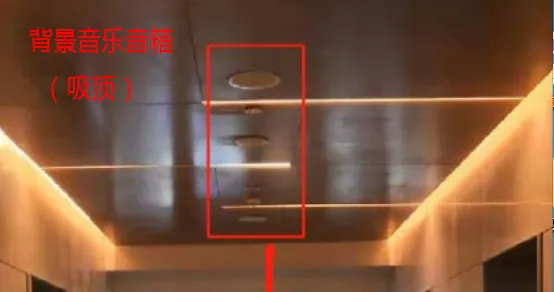

用于背景音乐，一般可接数十个喇叭，通过串到几个通道实现通知播放音乐的效果。用于信息发布，一般在一个大的空间两角或四角分别放置较大型的喇叭，现场有立体声环绕的效果，通常会议、舞台等常见到这种方式。
三、视频系统组成
1、显示终端
显示终端常见的设备包含监视器、电视机、LED屏、拼接屏
（1）监视器。
外观和电视差不多，但是整体性能较高，能适应比较恶劣的场合并且长时间不间断工作。边框小，画质细腻可拼接。一般只显示视频画面。
（2）电视机。
一般用于会议室及活动发布区域，根据房间大小可配置不同尺寸的电视机。
（3）LED屏。
LED屏是一种用发光二极管按顺序排列而制成的新型成像电子设备。由于其亮度高、可视角度广、寿命长等特点，而被广泛使用
2、信号终端
信号终端就是信号源。根据作用不同一般可分为信息发布、会议投屏、拼接屏矩阵等。
（1）信息发布：
常用网络视频信号或终端设备连接显示器实现广告、通知等信息的展示。
（2）会议投屏：
通过电视机连接笔记本或视频会议终端等设备信号源实现投屏。
（3）拼接屏矩阵：
一般是通过将信号源投入矩阵，矩阵输出到电视拼接屏来实现。
3、传输线缆
在办公环境或商业环境，常用的视频传输线缆主要为:VGA线缆、HDMI线缆、 DVI线缆.
（1） HDMI
HDMI是现在的主流音视频传输信号线缆，最远支持15米信号传输，支持高清数字信号，可同时传递音频视频信号。

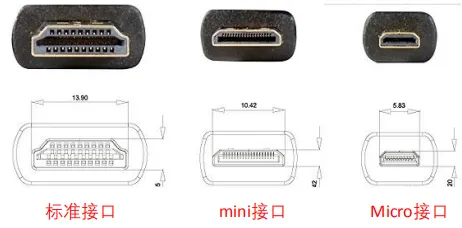

HDMI按接口分有三种规格：
标准接口：主要用在高清电视、台式电脑、投影仪等设备Mini接口：主要用在MP4，平板电脑、相机等设备微型接口：主要用在智能手机、平板电脑等设备

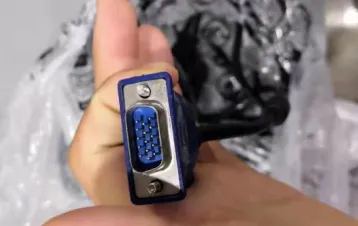

（2）VGA
针数为15的视频接口，支持15米内信号传输 ，电脑模拟信号输出。因为计算机显卡产生的是数字信号，显示器使用的也是数字信号，而使用VGA的视频接口相当于经历了一个数模转换和一次模数转换，信号损失导致显示较为模糊。

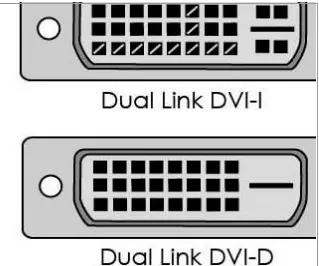

（3）DVI
DVI接口传输的是数字信号，一般有25针和29针两种规格，也可以实现高清信号的传输，但是弊端是不能传输音频信号。DVI最远支持30米信号传输。
*作者：李云爽——inDeco领筑智造KA弱电工程师
