原标题:XL66实现RS485/232串口设备无线传输用于PLC、变频器等无线联网

XL66实现RS485/232串口设备无线传输用于PLC、变频器等无线联网-rs485串口转网线

一、方案背景

控制仪表、变频器等RS485/232串口设备广泛应用于各行各业,在工业生产现场起着重要作用。然而,这些设备通常通过有线方式进行通信和数据传输,存在着布线复杂、扩展性差、成本高、易受环境影响等问题。因此,无线联网是更理想的解决方案。

本文提供一种基于XL66串口无线转换器的RS485/232串口设备无线联网方案,无需布线,降低成本,提高系统扩展性和灵活性,提供更稳定的数据传输,减少环境条件对设备通信的影响。

XL66实现RS485/232串口设备无线传输用于PLC、变频器等无线联网-rs485串口转网线

二、方案设计

1、设备选型

选择XL66串口无线转换器,接入控制仪表、变频器等设备的RS485/232接口,读取所需数据,无线传输至网关节点。选择XL90物联网关,作为无线接收端,转发数据。

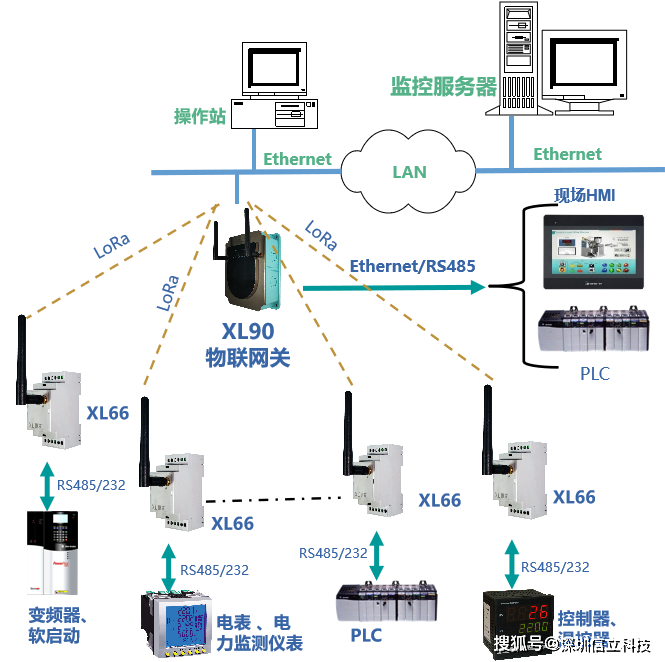

2、网络传输

XL66串口无线转换器通过LoRa将数据无线传输至XL90物联网关,网关通过以太网或RS485,上传数据至监控平台、PLC、触摸屏、控制器等设备,支持MQTT、 Modbus、API、写数据库等通信协议。

XL66实现RS485/232串口设备无线传输用于PLC、变频器等无线联网-rs485串口转网线

3、监控平台

可构建XLSCADA监控平台,实现对控制仪表、变频器等设备数据的实时监测和分析。

可视化实时监控:监控平台可以收集和显示各种设备和系统的实时数据,如温度、压力、流量、速度等。

智能预警:当某个参数超出预设的报警阈值时,监控平台触发报警,并通过微信、短信、邮件等方式通知相关人员。

数据分析和报告:数据存储在平台数据库,可生成各类报表进行分析,帮助管理者了解系统的运行状态和效率。

故障诊断和预测:通过分析收集的数据,监控平台可以帮助诊断设备状态,并预测可能出现的问题。

安全和权限管理:按职责划分权限,确保只有授权的用户才能访问和控制系统。

三、产品介绍

XL66实现RS485/232串口设备无线传输用于PLC、变频器等无线联网-rs485串口转网线

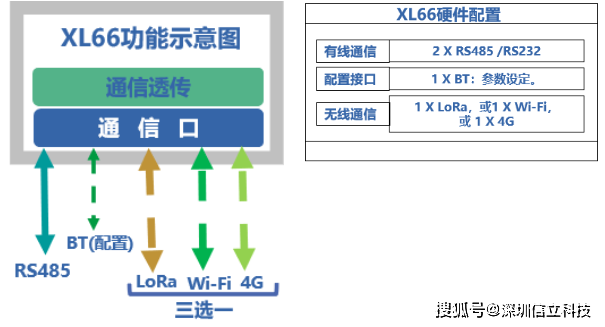

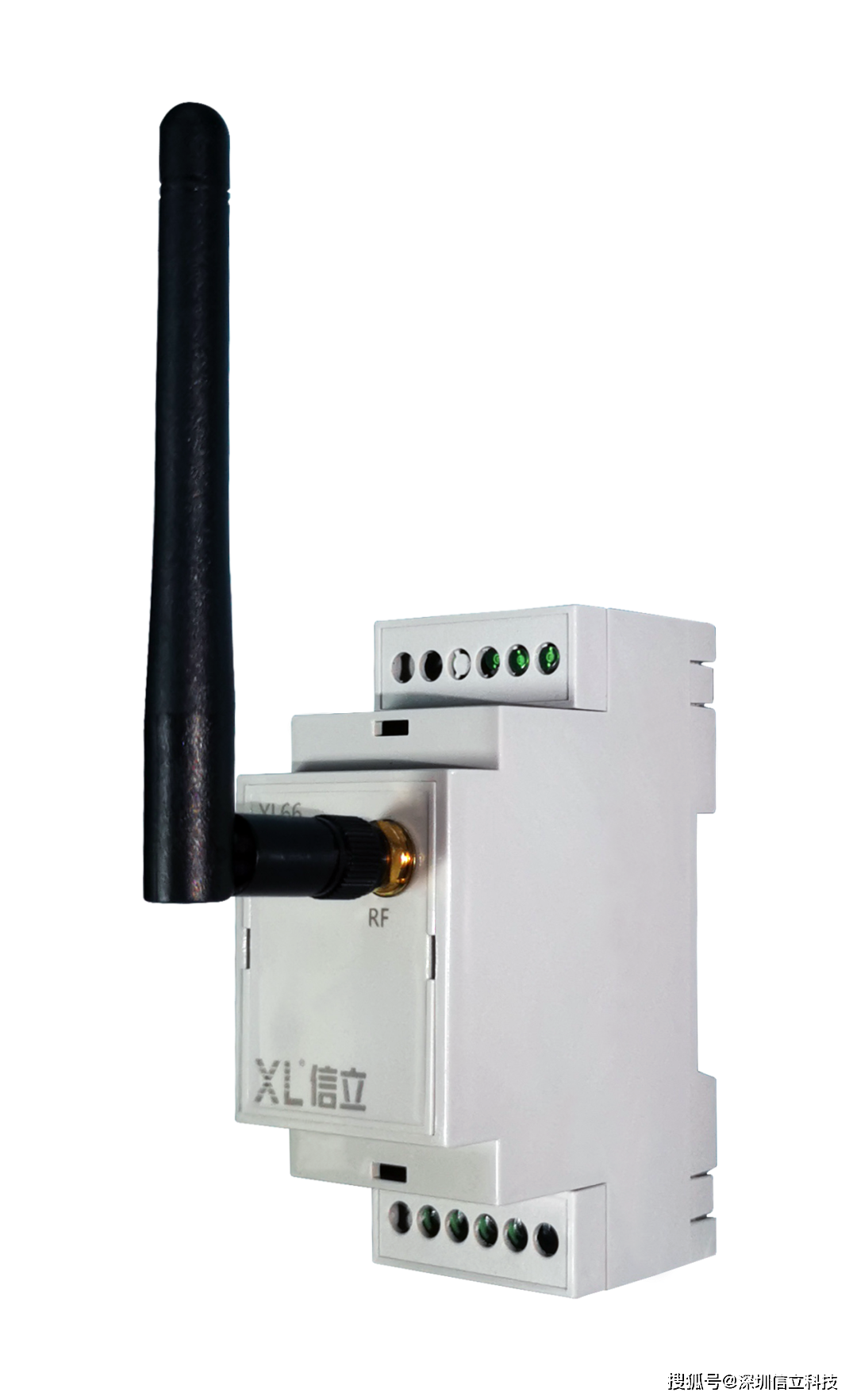

XL66串口无线转换器,作为控制器、测控仪表、智能设备等接入无线传感网络的节点装置,通过RS485/RS232接口读取相关设备的数据,无线传输。有效解决设备间连接与数据传输等问题,使传统设备轻松融入物联世界。

XL66实现RS485/232串口设备无线传输用于PLC、变频器等无线联网-rs485串口转网线

多通信方式支持:LoRa、4G、Wi-Fi多种选择,适应不同通信环境。

灵活多设备联接:支持RS485总线连接多个设备,实现一对多的通信结构。

APP配置便捷:通过蓝牙连接手机APP,现场即设即用更方便。

XL66实现RS485/232串口设备无线传输用于PLC、变频器等无线联网-rs485串口转网线

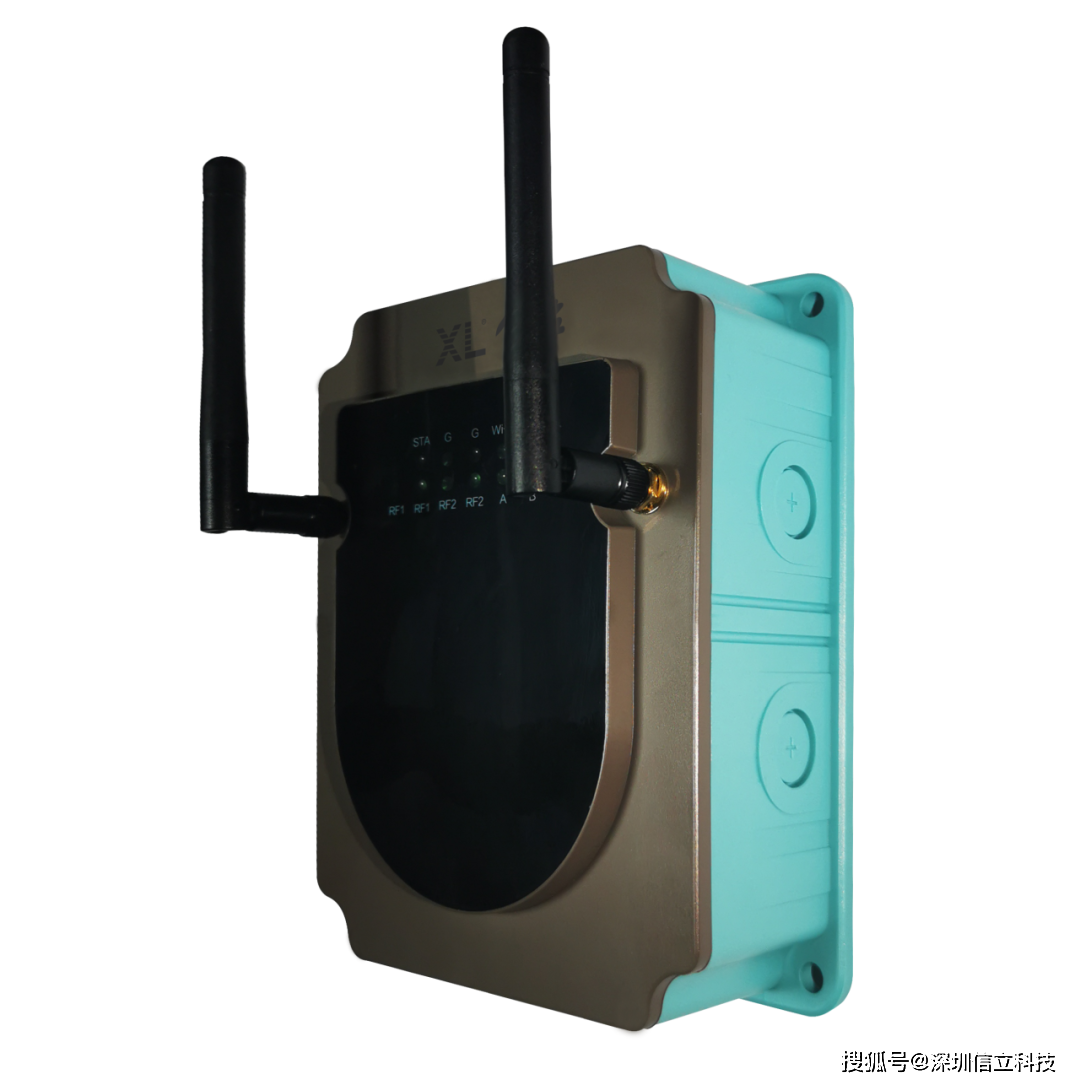

XL90物联网关是信立工业物联网(XloT)的核心,是节点和平台之间的通讯枢纽和桥梁,启动、管理通信网络,协调节点通信,实现通信管理数据采集、协议转换转发等,构建更稳定、更可靠、更安全的无线通信网络。

XL66实现RS485/232串口设备无线传输用于PLC、变频器等无线联网-rs485串口转网线

多种网络连接

支持Ethernet(以太网)、Wi-Fi接入局域网,可配4G通信接入中移动One NET、华为、阿里、亚马逊等公有云或企业私有云平台。

扩展灵活、便捷

当现场设备和上位系统更新或扩容时,只需修改XL90物联网关相应的数据采集和转发参数,即可快速实现系统扩展,缩短调试、投产时间。

通信协议库丰富

MQTT、SOAP、API、XL/6-IoT、Modbus TCP/RTU、645、101、102、103、104、XL/9-RDS、XL/9-DF、OPC等通信协议可选,支持定制开发指定的通信协议。

一次采集,多次复用

根据业务需要,可以同时将采集到的数据推送至MES、ERP等多个软件平台,实现数据一次采集多次复用,省事、省成本。

四、方案价值

降低成本:无线联网方案可以大大减少布线的复杂性和成本,设备安装和维护更加简单。

提高生产效率:通过实时监控设备运行状态、分析历史数据,可以最大限度地减少停机时间和故障,从而提高生产效率。

降低运营成本:通过数据分析和优化,可以降低能源消耗和维护成本,从而降低总体运营成本。

提高安全性:通过实时报警和通知,可以及时发现并解决安全问题,从而提高作业安全性。

提高可扩展性:系统方便接入新设备,可扩展性强,可满足未来的发展需求。

保障信息安全:通过安全和权限管理功能,可以保护工业系统和数据的安全,防止未授权的访问和操作。返回搜狐,查看更多
