贴片电阻器的识别-贴片电阻快速识别表与识别方法图解

1）贴片电阻器的封装和外观识别：

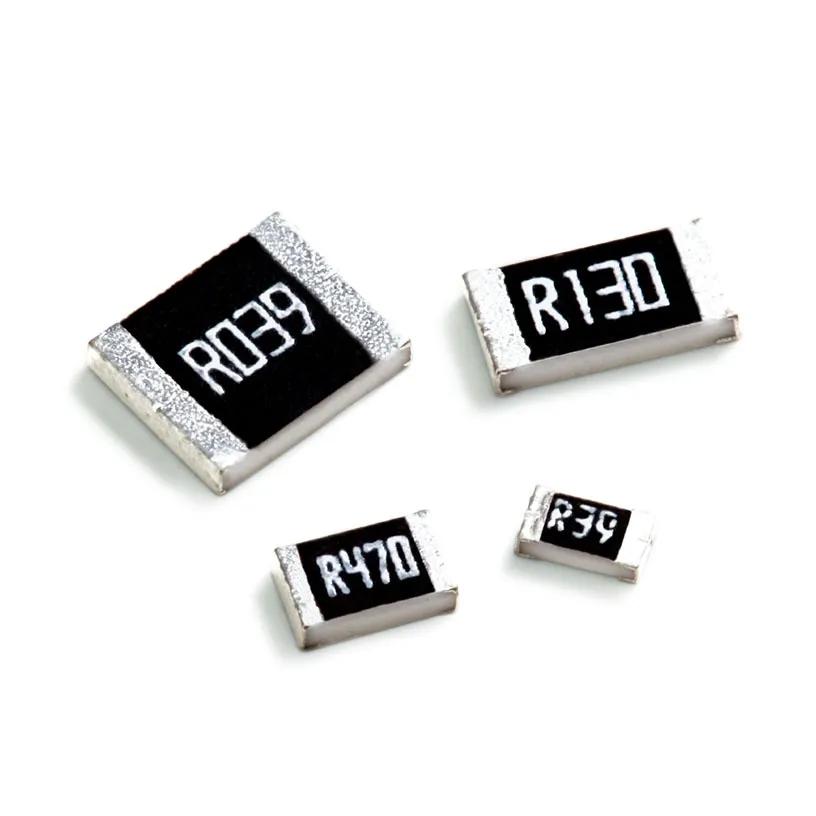

贴片电阻是金属玻璃铀电阻器中的一种。常见的封装形式有0201、0402、0603、0805、1206、1210、1812、2010、2512等，如下图所示：

贴片电阻

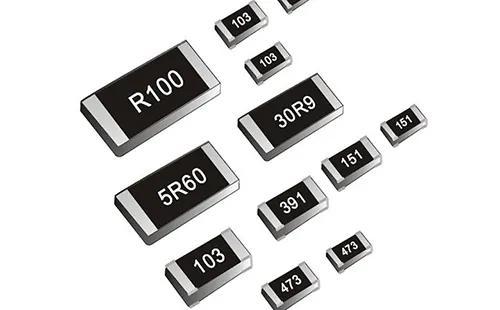

贴片电阻的外观非常单一。方形、黑色，表面有丝印标识元件值，体积较小（如下图）。贴片电阻有各种尺寸，通常用两种尺寸代码来表示，一种是英制代码，另一种是公制代码。在实际生产过程中，为了让所有厂商生产的元件之间有更多的通用性，国际上各大厂商都进行了尺寸要求的规范工作，形成了相应的尺寸系列。其中在不同国家采用不同的单位基准，其公制与英制对应关系可在网络上查询。

贴片电阻

2）贴片电阻参数识别：

贴片电阻的标准阻值有E24、E96系列，阻值范围为0.1Ω—20MΩ。贴片电阻器的阻值精确度允许误差有±1％、±2％、±5％、±10％，应用最广泛的是±1％和±5％。

贴片电阻的阻值通常以数字形式直接标注在电阻器本体上，可以根据电阻表面印刷的数字来读取阻值和精确度。

1）三位数字表示法。这种表示方法的前两位数字代表电阻值的有效数字，第三位数字表示在有效数字后面应添加“0”的个数。例如：

220表示22Ω

221表示220Ω

473表示47000Ω，即47KΩ

105表示1MΩ

2）四位数字表示法。这种表示方法的前三位数字代表电阻值的有效数字，第四位数字表示在有效数字后面应添加“0”的个数。例如：

3903表示390000Ω，即390KΩ

2003表示200000Ω，即200KΩ

1000表示100Ω；0100表示10Ω

当电阻小于10Ω时，代码中用R表示电阻值的小数点位置，如果电阻表面印刷的数字是三位数时，这类电阻阻值的允许误差为±5％；如果电阻表面印刷的数字是四位数时，这类电阻阻值的允许误差为±1％。例如：

4R7表示4.7Ω ±5％

R68表示0.68Ω ±5％

0R95表示0.95Ω ±1％

R100表示0.1Ω ±1％

在电子产品集成度越来越高的今天，很多电子产品中的贴片电阻都是采用0201、0402封装贴片，由于这两类封装的贴片电阻表面积太小，通常上面不印数字。只有0603、0805等表面积较大的封装贴片电阻，表面才会印刷数字。
