插件电阻往往用色环表示电阻阻值，贴片电阻上面的印字绝大部分标识其阻值大小。贴片电阻的阻值通常以数字形式直接标注在电阻的表面，所以读电阻的阻值直接看电阻表面的数字即可。一般会有四种表示方法：
01 常规3位数字标注法

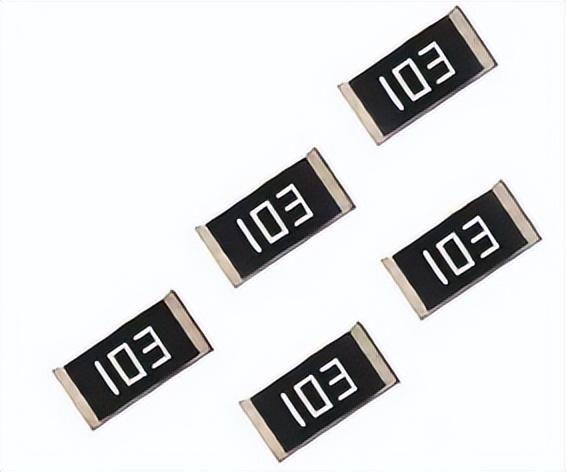

由三个数字组成。前面两位是有效数字，第三位数表示科学计数法中10的幂指数，基本单位是Ω，即：XXY=XX*。例如103，1和0是有效数字直接写下来即可，3表示10 的几次幂，即10的3次方，如图所示。所以103表示的阻值就是10×Ω=10×1000Ω=10000Ω=10kΩ。
常规 3 位数字标注法表示电阻阻值
常规 3 位数标注法表示电阻阻值多用于E-24 系列。精度为±5%(J),±2%(G)，部分厂家也用于±1%(F)。举例如表：

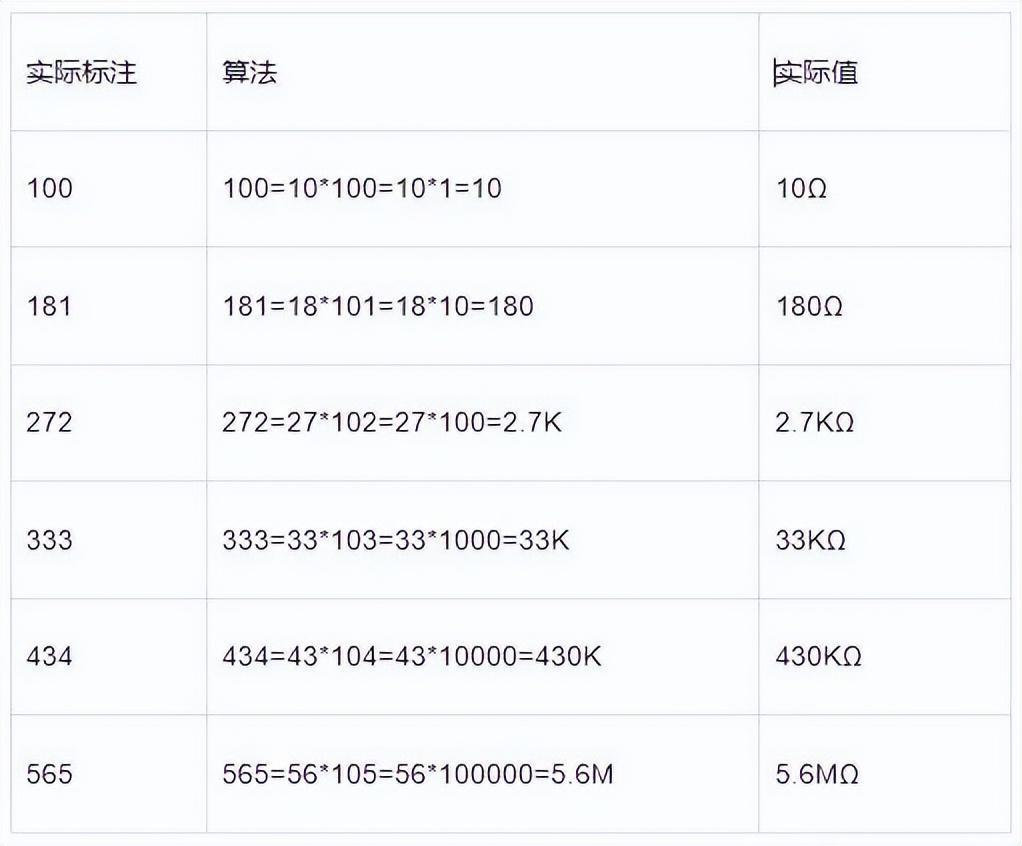

常规 3 位数标注法表示电阻阻值实例：
02 常规4位字数标注法

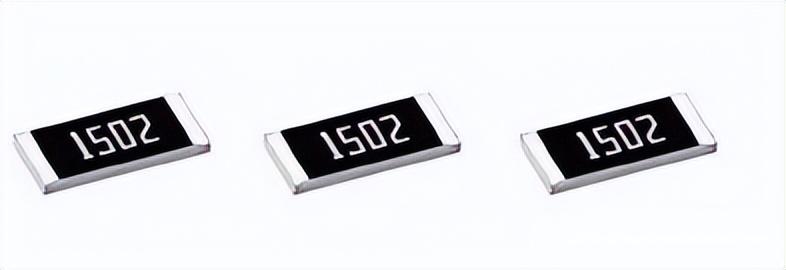

由四个数字组成，一般电阻的误差±1％。前面三位是有效数字，第四位表示科学计数法中10的幂指数。例如1502，150是有效数字， 2表示10的二次方，如图所示。基本单位是Ω，即：XXXY=XXX*，所以1502的阻值就是150×10的二次方=150×100=15000Ω=15KΩ。
常规 4 位数字标注法表示电阻阻值
常规 4 位数字标注法多用于E-24,E-96 系列，精度为±1%(F),±0.5%(D)。举例如表所示。

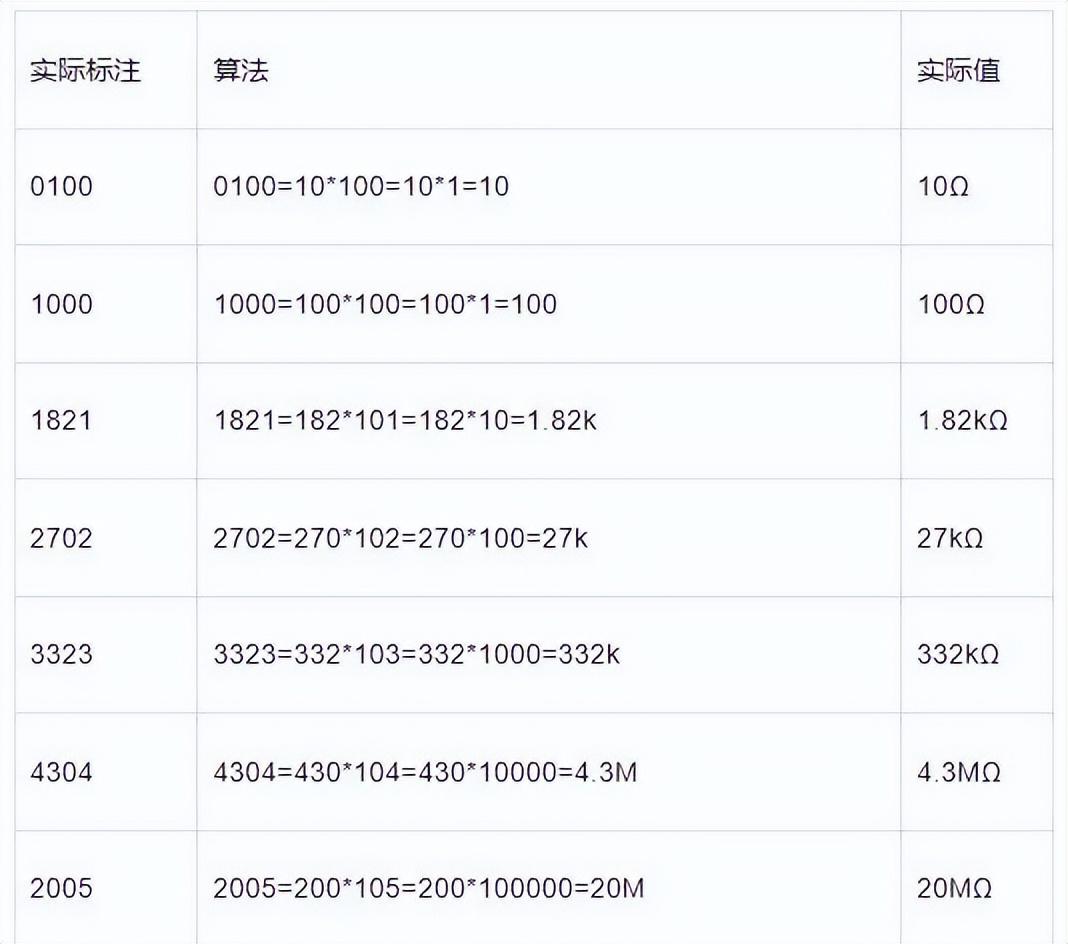

常规 4位数标注法表示电阻阻值实例：
03 字母R小数标注法

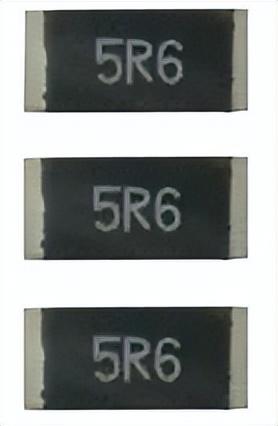

R表示小数点位置的方法是由数字和字母组成，例如5R6、R16等。这里只需要把R换成小数点即可，如图14.3所示。例如：5R6=5.6Ω、R16=0.16Ω。
R表示小数点位置的方法表示电阻阻值
这里应该注意一下，”R”是表示电阻，“Ω”是表示电阻的单位——“欧姆”，在物理概念里面，我们不会也不能把两者混用。但是在工业生产中，由于使用希腊字母不是很方便，所以经常采用R代替“Ω”作为单位。

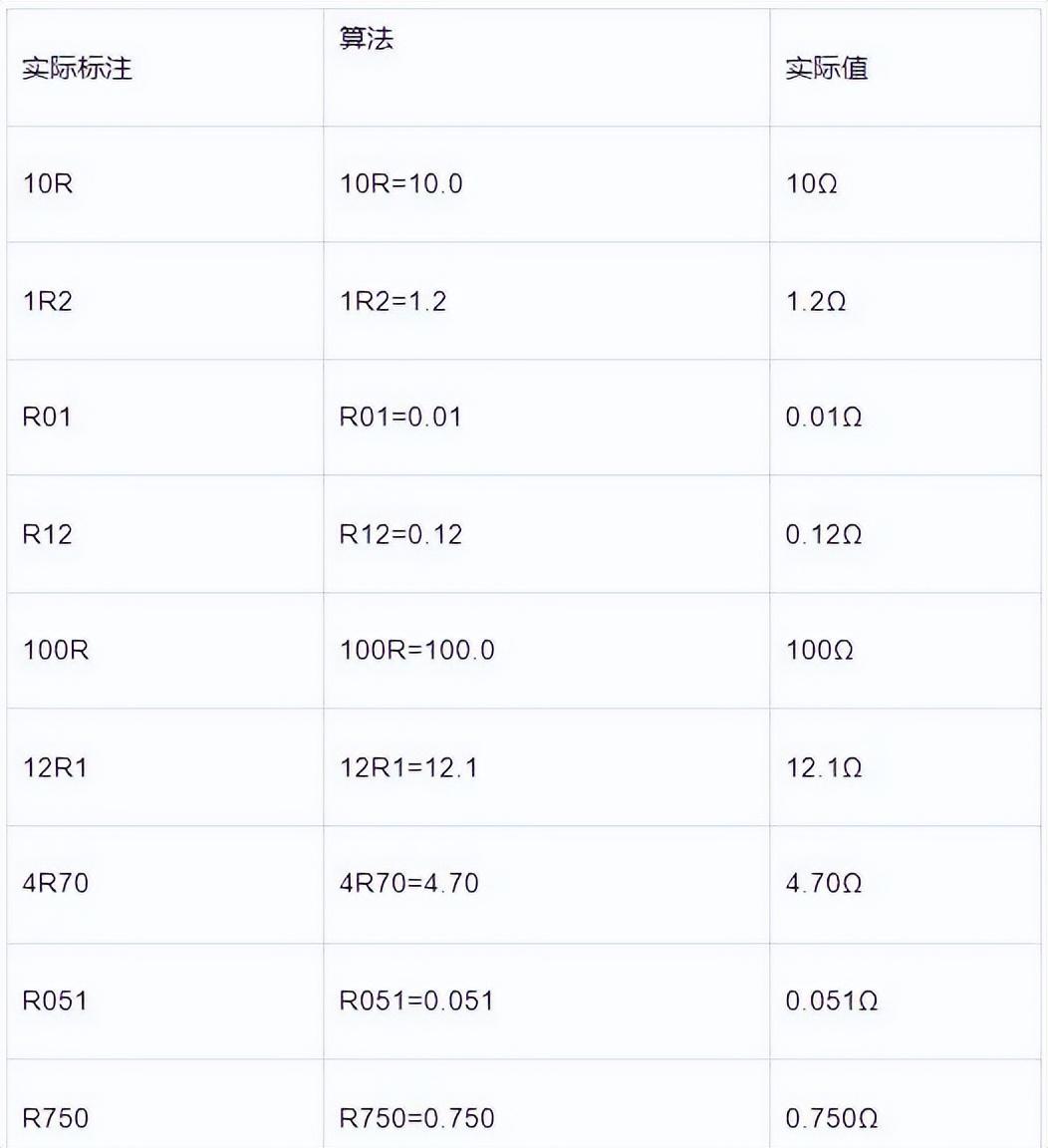

① R 表示小数点位置的方法表示电阻阻值实例：
字母M、k、R、m都可以用来表示小数点。单位为 mΩ时，m 表示小数点位置。m表示小数点位置的方法表示电阻阻值实例如表格所示。
② m表示小数点位置的方法表示电阻阻值实例：
同样，如果单位是MΩ，kΩ，则M、k表示小数点位置。不过这种情况比较少，一般MΩ，kΩ数量级的电阻采用3位数字或者4位数字来表示。
04 乘数代码标注法
以上内容，有些读者应该在学校时已经学习和接触，而且也比较好理解。但是一些小封装的精密电阻由于空间太小，可能不印刷丝印，例如0201封装的电阻往往什么字都不印，如图所示各种封装电阻的丝印对比。
各种封装电阻的丝印对比
但是有些精密电阻印了丝印，但是并不符合我们前面描述的三个方法。而是两个数字加一个字母表示。例如50B、01C，如图14.5所示。这种又是什么方法呢？
3 位数乘数代码(Multiplier Code)标注法表示电阻阻值

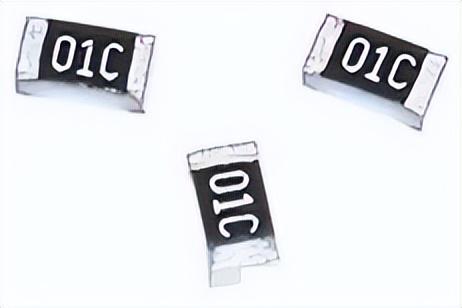

这个方法就是用代码表示数字。丝印为两个数字加一个字母的电阻，一般是精密电阻，这种精密贴片电阻是对某一个优先数进行编码，然后通过代码找到其代表的数值，如01C就是10K。下面是代码，就像查字典一样。又例如：10欧的电阻用代码01X表示，仔细看下表你就会明白的。
这种方法的格式是XXY，前两位 XX 指有效数的代码，转换为科学计算前面的数值；后一位Y指10的几次幂的代码，转换为科学计数法的10的几次幂。
我们查找前两位数字所代表的数值大小，可以查找E-96 阻值代码表，如表所示。查找第三位字母表示的10的几次幂，可以查找E-96 乘数代码表，如表所示。
① E-96 阻值代码表：
代码
阻值
代码
阻值
代码
阻值
代码
阻值
01
100
25
178
49
316
73
562
02
102
26
182
50
324
74
576
03
105
27
187
51
332
75
590
04
107
28
191
52
340
76
604
05
110
29
196
53
348
77
619
06
113
30
200
54
357
78
634
07
115
31
205
55
365
79
649
08
118
32
210
56
374
80
665
09
121
33
215
57
383
81
681
10
124
34
221
58
392
82
698
11
127
35
226
59
402
83
715
12
130
36
232
60
412
84
732
13
133
37
237
61
422
85
750
14
137
38
243
62
432
86
768
15
140
39
249
63
442
87
787
16
143
40
255
64
453
88
806
17
147
41
261
65
464
89
825
18
150
42
267
66
475
90
845
19
154
43
274
67
487
91
866
20
158
44
280
68
499
92
887
21
162
45
287
69
511
93
909
22
165
46
294
70
523
94
931
23
169
47
301
71
536
95
953
24
174
48
309
72
549
96
976

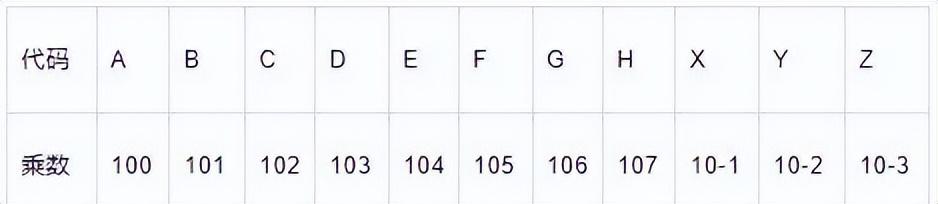

② E-96 乘数代码表：

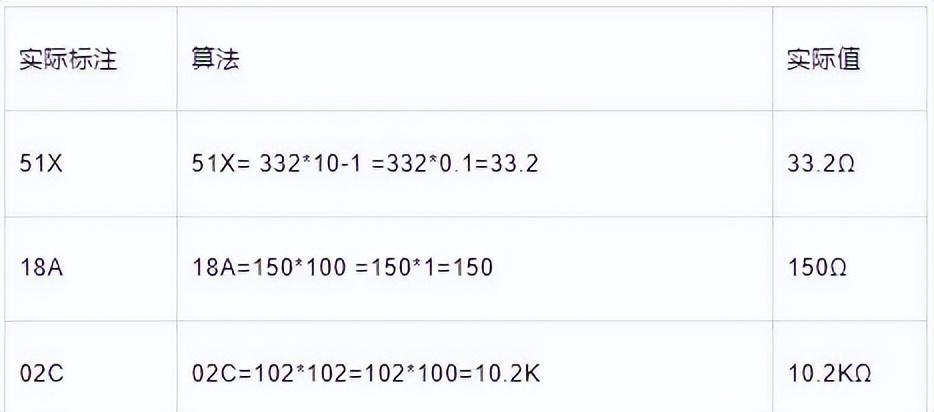

三位乘数代码标注方法表示电阻阻值实例如表格14.7所示。51、18、02所代表的数值，通过查找表得到分别为：332、150、102；X、A、C的含义可以通过查找表格得到，分别为：10-1、100、102。
③ 三位乘数代码标注方法表示电阻阻值实例：
