贴片电阻作为目前应用广泛的电子元器件，而这些放在元器件商城上的电阻很多的人并不是特别了解功率，材质，特性等等。下面就来了解一下那些电子元器件商城中的贴片电阻。

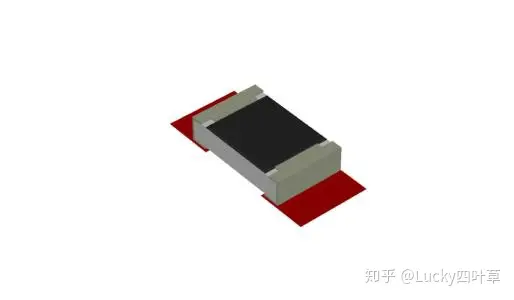

贴片电阻又叫片式固定电阻器，是金属玻璃釉电阻器中的一种。是一种将金属粉和玻璃釉粉混合，采用丝网印刷法印在基板上制成的电阻器。具备了耐潮湿和高温， 温度系数小。可大大节约电路空间成本，使设计更精细化。

首先来讲讲元器件商城中电阻的材料，目前有薄膜和厚膜电阻。薄膜电阻是利用薄膜工艺在玻璃或者陶瓷基片上制作电路元、器件及其接线，并做好封装。薄膜工艺包括蒸发、溅射、化学气相淀积等。

薄膜电阻一般运用于线性电路中，它可以比较精准的控制我们所需要的参数，而且数值范围大，但缺点就集成度不够高。在一些特定的情况下（真空）需要超薄的薄膜电阻进行工作，不说工艺环境复杂，操作成本还高，在电子元器件中的局限性还是很大的。而优点就是具有非常好的温度稳定性、极低的电流噪声，极低的非线性影响。精度也比较容易控制，比如可以很容易实现1%，0.1%的精度和误差。

厚膜电阻一般采用丝网印刷工艺（丝网印刷是指用丝网做为版基，并通过感光制版方法，制成带有图文的丝网印版。），将印刷好的基片放到高温烧杰炉中烧结。使炉中的浆料和基片形成良好的融合和网络互连，并使其电阻稳定。然后用厚膜调阻机将烧好的电路基片的电阻调整到规定的要求。厚膜电阻的优点是成本低，运用广泛。缺点也很明显，精准度、温度稳定性，噪音等不如薄膜工艺电阻。

上面所说的贴片精准度常用的有：20%，10%，5%，1%，0.5%，0.25%，0.1%，0.01%。不常用的有0.2%、0.001%。

电子元器件商城的贴片电阻种类繁多，买家该如何挑选贴片电阻又成为一大难题。电阻精准度越高的，价格越高是不争的事实。如何平衡价格和贴片电阻的设计是一门学问。除了要考虑设计本身之外还需要考虑贴片电阻的维护性和维护成本；使用环境和产品类型；信号要求和误差允许范围；成本和性能；.生产成本和流程的影响。
