1 概要

常见的数字通信电平规格包括TTL/LVTTL/RS232/RS422/RS485/USB电平/CMOS电平/LVCOMS电平，本文介绍了以上电平规格的输出端（driver side）/输入端(receive side)的逻辑值（“1”、“0”）与电平范围的对应关系。

2 电平规格

（TTL/LVTTL/RS232/RS422/RS485/USB电平/CMOS电平/LVCOMS电平）

2.1 TTL

TTL是Transistor-Transistor Logic的简写，是一种电平逻辑。通常采用二进制来表示数据，为了表示二进制（0/1）通常采用高、低电平。TTL电平的接收端/发送端的逻辑“1”/“0”所对应的电平范围略有差异，下面分别介绍。

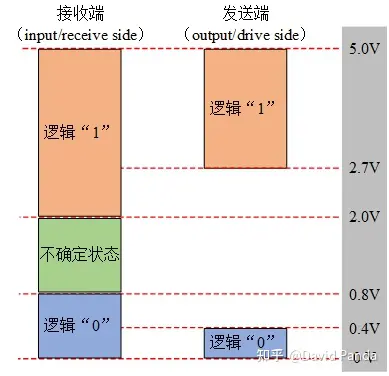

对于发送端而言，逻辑值“1”所对应的电压范围（2.4~5）V；逻辑“0”所对应的电压范围（0~0.5）V；对于接收端而言，当电压范围（2~5）V时，认为是逻辑“1”；当电压范围为（0~0.8）V时，认为是逻辑“0”；当电压＞5V、（0.8~2）V时，无法判断逻辑值。

2.2 LVTTL

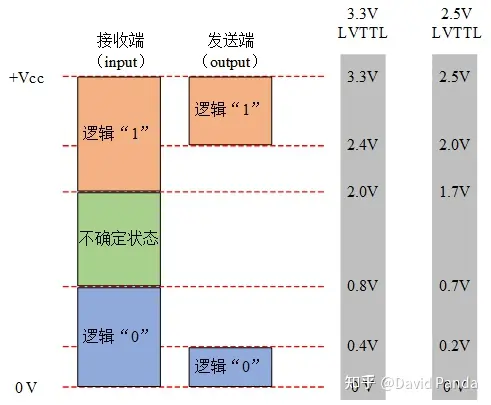

LVTTL（low voltage TTL）这里列举了常见的Vcc为3.3V、2.5V的发送/接收逻辑“1”/“0”与电压范围的对应的关系，如下图所示。

2.3 RS232电平

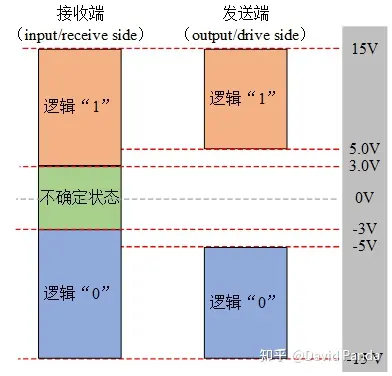

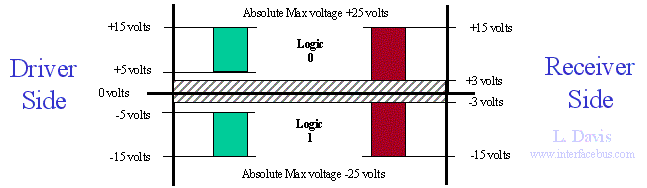

RS232电平的发送端/接收端的电平范围与逻辑值的对应关系略有不同，下面分别一一介绍。下表是发送端，RS232电平范围与逻辑值的对应关系。逻辑值“1”对应的电平范围+（5~15）V；逻辑值“0”对应的电平范围-（5~15）V；对于接收端而言，当电平范围+（3~15）V时，对应的逻辑值“1”；当电平范围-（3~15）V时，对应的逻辑值“0”；电平在-3V~3V、>15V、<-15V的逻辑值处于不确定状态。

如果要与单片机（TTL电平）通信的话，要进行RS232/TTL、TTL/ RS232的电平转换。

2.4 RS485电平

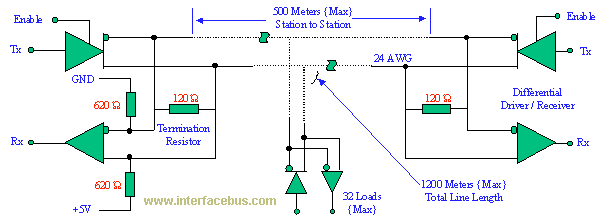

RS485电平，由于采用差分传输（平衡传输）的方式，所以它们的电平方式，一般有两个引脚A、B，以A、B间的电压差作为逻辑值（0/1）的判断依据。发送端/接收端的电压差的范围与逻辑电平的对应关系略有不同，下面分别一一介绍。

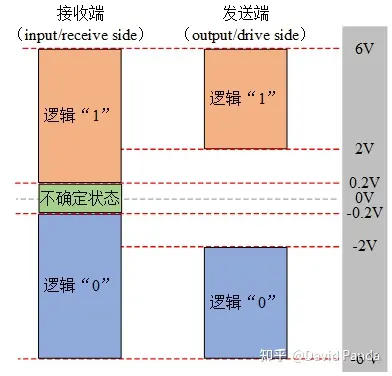

对于发送端而言，逻辑“1”对应的电压差为+（2~6）V；逻辑“0”对应的电压差为-（2~6）V；对于接收端而言，当A、B间电压差+（0.2~6）V，对应逻辑值“1”；当A、B间电压差-（0.2~6）V，对应逻辑值“0”；当A、B间电压差（-0.2~0.2）V、＞6 V、＜6 V时，无法判断逻辑值。

2.5 RS422电平

RS422电平同RS485电平。

2.6 USB2.0电平

USB2.0采用差分传输的方式（低速、全速模式），一般有两个引脚D+、D-,以D+、D-间的电压差作为逻辑电平的判断依据。

对于发送端（driver side）的逻辑值（“1”、“0”）与电平范围的对应关系不清楚，求指教。

2.7 CMOS电平

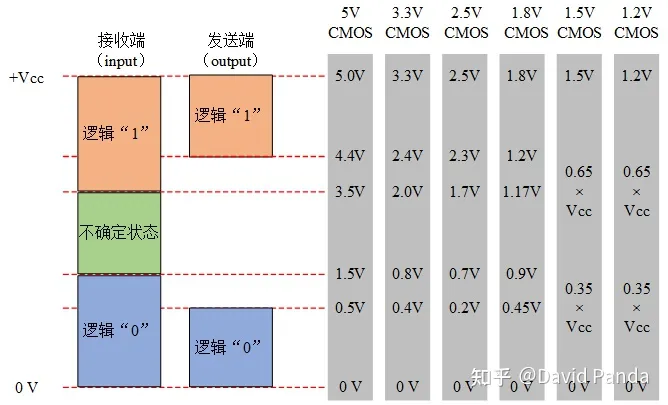

CMOS电平，根据Vcc的不同可以分为5V、3.3 V、2.5 V、1.8 V、1.5 V、1.2 V五个不同的规格（常见的）。每种Vcc规格下，发送端的输出逻辑“1”/逻辑“0”对应的电压范围和接收端的逻辑“1”/逻辑“0”对应的电压范围略有不同，具体如下图所示。

2.8 LVCMOS电平

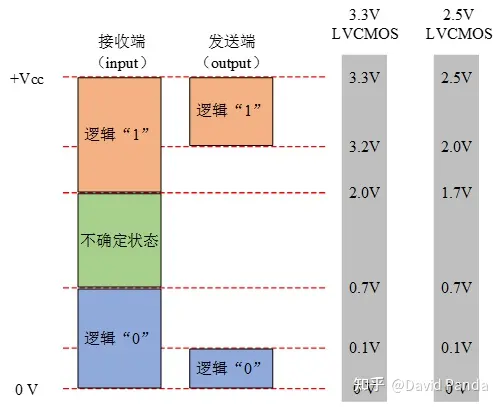

LVCMOS（low voltage CMOS），这里列举了常见的Vcc为3.3V、2.5V的发送/接收逻辑“1”和“0”与电压范围的对应的关系，如下图所示。
