光耦817引脚图及参数

光耦817是一种常用的光电耦合器件，广泛应用于电子设备中。它能够将输入端的电信号转换成光信号，通过光电转换器将光信号转换成输出端的电信号。光耦817的引脚图和参数对于了解和使用该器件至关重要。

1. 光耦817引脚图及参数简介

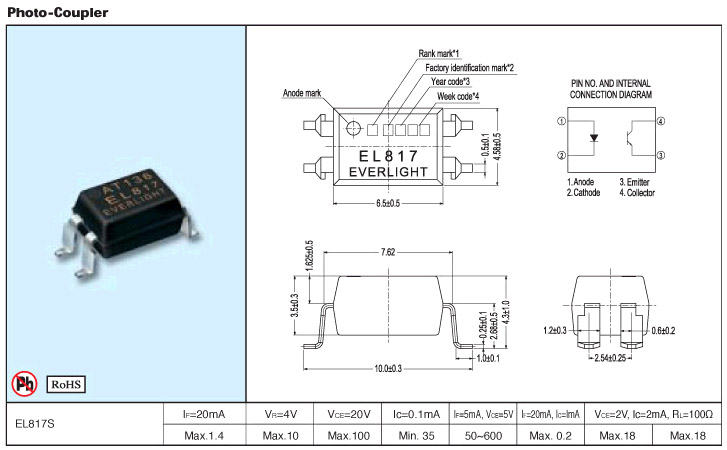

光耦817的引脚图如下所示：

光耦817一般包含4个引脚，分别是输入端的光电二极管（Anode和Cathode）和输出端的光电晶体管（Collector和Emitter）。其主要参数包括输入电流（IF）、输出电流（IC）、最大工作电压（VCEO）等。这些参数决定了光耦817的工作性能和适用范围。

2. 光耦817引脚图及参数详解

2.1 输入端引脚

光耦817的输入端包括Anode和Cathode两个引脚。Anode是光电二极管的阳极，Cathode是光电二极管的阴极。当输入端施加正向电压时，光电二极管将接收到的光信号转换为电信号，并传输到输出端。

2.2 输出端引脚

光耦817的输出端包括Collector和Emitter两个引脚。Collector是光电晶体管的集电极，Emitter是光电晶体管的发射极。当输入端接收到光信号后，光电晶体管将其转换为电信号，并通过输出端输出。

2.3 输入电流（IF）

输入电流是指光电二极管所需的电流。光耦817的输入电流一般在5mA左右，不同型号的光耦817具体数值可能会有所差异。

2.4 输出电流（IC）

输出电流是指光电晶体管输出的电流。光耦817的输出电流一般在50mA左右，具体数值也会因不同型号而有所不同。

2.5 最大工作电压（VCEO）

最大工作电压是指光耦817能够承受的最大电压。光耦817的最大工作电压在30V左右。

3. 光耦817的应用领域

光耦817作为一种常用的光电耦合器件，广泛应用于各种电子设备中。下面从几个方面介绍光耦817的应用领域。

3.1 电力电子领域

光耦817在电力电子领域中常用于隔离控制电路。通过光电耦合的方式，可以实现输入和输出之间的电气隔离，提高系统的安全性和稳定性。

3.2 通信设备领域

光耦817在通信设备领域中常用于信号隔离和调制解调电路。通过光电耦合的方式，可以实现输入信号的隔离和输出信号的调制解调，提高通信设备的性能和稳定性。

3.3 工控设备领域

光耦817在工控设备领域中常用于输入输出隔离和驱动控制电路。通过光电耦合的方式，可以实现输入输出信号的隔离和驱动控制，提高工控设备的可靠性和稳定性。

4. 光耦817的优势和不足

4.1 优势

光耦817具有体积小、功耗低、隔离性好、响应速度快等优点。光耦817还具有耐高温、抗辐射等特性，适用于各种恶劣环境下的工作。

4.2 不足

光耦817的主要不足之处在于灵敏度低、温度漂移大等问题。光耦817的价格相对较高，不适用于一些低成本的应用场景。

5. 光耦817的选型和使用注意事项

5.1 选型

在选择光耦817时，需要根据具体应用场景的需求来确定合适的型号。需要考虑的因素包括输入电流、输出电流、最大工作电压等参数。

5.2 使用注意事项

在使用光耦817时，需要注意输入电流和输出电流的控制，以免超过器件的额定值。还需要注意光耦817的工作温度范围，避免超过其允许的温度范围。

光耦817作为一种常用的光电耦合器件，具有广泛的应用领域。通过了解光耦817的引脚图及参数，我们可以更好地理解和使用该器件。在选型和使用过程中需要注意一些注意事项，以确保光耦817的正常工作和可靠性。希望本文对您了解光耦817有所帮助。
