PWM控制是什么，有哪些关键作用

脉宽调制本质上是一种通过快速开关来控制平均功率的技术。其核心思想是保持信号的频率不变，通过改变每个周期内高电平的持续时间（即脉宽）来调节输出功率。当开关频率足够高时，被控设备会响应这个平均功率而非离散的脉冲信号。

一个完整的PWM周期包含开启时间（Ton）和关闭时间（Toff）两部分。占空比是描述PWM信号特性的关键参数，定义为开启时间与整个周期的比值，通常以百分比表示。50%的占空比意味着信号在一半时间处于高电平，另一半时间处于低电平；80%的占空比则表示高电平持续时间占整个周期的80%。

PWM控制的神奇之处在于其高效率。因为开关元件（如MOSFET或IGBT）在完全导通或完全截止状态下功率损耗都很小，大部分损耗发生在状态切换的瞬间。当开关频率足够高且切换速度足够快时，整个系统的能量效率可以保持很高水平。

PWM信号的生成方法与硬件实现

微控制器是现代PWM生成最常用的工具。几乎所有现代MCU都内置了专门的PWM发生器硬件模块，可以精确地产生多路独立的PWM信号。这些硬件PWM模块通常由定时器驱动，通过比较寄存器设置占空比，能够在不占用CPU资源的情况下输出稳定的PWM波形。

专用PWM控制芯片为复杂应用提供了更专业的解决方案。这些芯片通常集成多路PWM输出、死区时间控制、错误保护等高级功能，特别适合电机控制和电源管理应用。一些高级PWM控制器还支持多种工作模式和同步功能，可以满足特殊系统的时序要求。

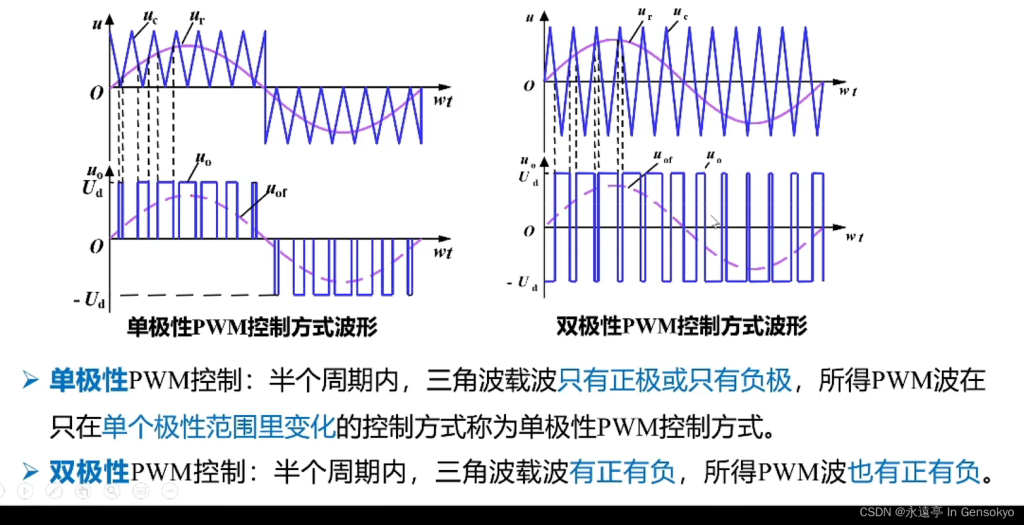

模拟电路也能产生PWM信号，虽然精度和灵活性不如数字方案。经典的三角波比较法是模拟PWM生成的典型方法，将三角波或锯齿波与可调直流电平进行比较，比较器输出即为PWM信号。这种方法在早期电子设备中广泛应用，现在仍见于一些简单的控制电路中。

PWM在电机控制中的应用实践

直流电机速度控制是PWM技术最经典的应用之一。通过调节PWM占空比，可以线性地改变施加在电机上的平均电压，从而实现无级调速。相比传统的电阻调速方法，PWM控制几乎没有能量浪费，且能提供更大的启动扭矩，使电机在低速时运行更加平稳。

步进电机细分驱动也离不开PWM技术。通过精心设计的PWM波形，可以使步进电机在两相绕组的电流按正弦规律变化，实现步距角的细分，显著降低电机振动和噪声，提高运动平滑度。这种技术在精密定位系统中尤为重要。

无刷直流电机（BLDC）控制将PWM技术发挥到更高水平。在三相逆变器中，PWM不仅控制电机速度，还参与换相过程和转矩调节。先进的无刷电机控制器采用空间矢量PWM（SVPWM）技术，能够更有效地利用直流母线电压，减少谐波损耗，提高系统效率。

PWM在电源管理中的关键作用

开关电源是PWM技术的另一个重要应用领域。无论是AC-DC转换器还是DC-DC变换器，PWM都是其核心控制手段。通过调节PWM占空比，开关电源可以维持稳定的输出电压，即使输入电压或负载电流发生变化。这种调节方式相比线性稳压器具有显著更高的效率，特别是在输入输出电压差较大时。

LED驱动电路广泛采用PWM调光技术。与模拟调光相比，PWM调光不会改变LED的工作电流，因此可以保持恒定的色温和亮度一致性，无论亮度设置如何。高频PWM调光（通常高于200Hz）可以避免人眼感知到闪烁，提供舒适的视觉体验。

电池充电系统利用PWM实现精确的充电管理。通过动态调整PWM占空比，充电器可以按照预定的充电曲线（如恒流-恒压模式）为电池提供恰到好处的能量，既能快速充电又不会损害电池寿命。智能充电系统还会根据电池状态和环境温度实时优化PWM参数。

PWM在音频与信号处理中的独特应用

D类音频放大器是PWM技术在音频领域的杰出代表。它将模拟音频信号转换为高频PWM波形，经过功率放大后通过LC低通滤波器恢复出音频信号。这种架构可以达到90%以上的效率，远高于传统的AB类放大器，特别适合便携式设备和大功率音响系统。

数字合成波形也依赖PWM技术。通过精心设计的PWM序列，可以合成出各种复杂的波形，包括正弦波、三角波和任意自定义波形。这种技术在函数发生器、电子乐器和特效声音生成中都有应用。高分辨率的PWM配合过采样技术可以产生质量惊人的模拟信号。

传感器信号调理中PWM同样大显身手。许多现代传感器直接输出PWM格式的信号，其脉冲宽度或频率与被测物理量成正比。这种数字化的输出方式相比模拟信号具有更强的抗干扰能力，可以长距离传输而不损失精度，简化了系统设计。

PWM控制系统的设计考量

开关频率选择是PWM系统设计的首要决策。高频PWM（通常数百kHz以上）可以使用更小的滤波元件，减少输出纹波，但会增加开关损耗和电磁干扰风险。低频PWM则相反，效率更高但需要更大的滤波器。最佳频率取决于具体应用、元件特性和系统成本约束。

死区时间是电机控制和全桥转换器等应用中的关键参数。它指在互补PWM信号切换时故意插入的短暂间隔，防止上下桥臂同时导通造成短路。死区时间过大会导致波形失真，过小则可能引发直通危险。现代PWM控制器通常提供可编程的死区时间设置。

电磁兼容性设计对PWM系统尤为重要。快速切换的PWM信号会产生丰富的高频谐波，可能干扰其他电子设备。合理的PCB布局、屏蔽措施和滤波电路可以显著降低电磁干扰。在敏感应用中，还可以采用随机PWM或频率抖动技术来分散频谱能量。

PWM控制算法与实现技术

比例-积分-微分（PID）算法是与PWM控制完美搭配的调节策略。PID控制器根据系统反馈实时计算所需的PWM占空比，使被控量（如速度、温度或电压）精确跟踪设定值。精心调校的PID参数可以使系统获得快速响应和良好稳定性，适应各种扰动条件。

空间矢量调制（SVPWM）是三相系统的高级PWM技术。与常规正弦PWM相比，SVPWM能够更充分地利用直流母线电压，提高电压利用率约15%，同时降低谐波失真和开关损耗。这种技术在交流电机驱动和三相逆变器中已成为标准解决方案。

谐振PWM技术为高效功率转换开辟了新途径。通过让开关元件在电压或电流过零时切换，可以大幅降低开关损耗，实现MHz级的开关频率。这种软开关技术特别适合高频电源和高效率能量转换系统，虽然控制复杂度较高，但能带来显著的性能提升。

PWM系统的保护与故障处理

过流保护是PWM驱动系统的基本安全措施。一旦检测到电流超过安全阈值，保护电路会立即关闭PWM输出，防止功率器件损坏。先进的PWM控制器集成了逐周期电流限制功能，可以在不切断输出的情况下限制最大电流，保证系统安全运行。

热管理对PWM系统的可靠性至关重要。功率半导体在开关过程中会产生热量，特别是高频率或大电流应用。温度传感器配合PWM占空比限制算法可以防止器件过热损坏。散热设计包括散热片选择、气流优化和热界面材料使用等多方面考虑。

故障诊断功能帮助快速定位系统问题。现代PWM控制器通常提供丰富的状态监测和故障记录功能，如欠压锁定、过压保护、短路检测和热关断等。这些信息对于系统调试和维护非常宝贵，可以显著缩短停机时间，提高设备可用性。

PWM测量与分析技术

示波器是观察PWM波形的首选工具。高质量的示波器可以准确显示PWM信号的频率、占空比、上升时间和过冲等关键参数。对于高频PWM信号，需要足够带宽的示波器和适当的探头，避免测量系统本身引入失真。

功率分析仪为PWM系统提供更全面的性能评估。除了基本的波形参数，还能测量谐波含量、开关损耗、效率等关键指标。这些数据对于优化PWM参数、提高系统效率非常有用，特别是在电源设计和电机控制应用中。

专用PWM分析软件可以深入解析PWM系统的行为。这些工具通常具备频谱分析、调制深度计算、死区时间测量等高级功能，有些还能与仿真模型关联，帮助工程师理解系统特性，快速诊断潜在问题。
