扭力测量仪的类型与应用

扭力测量仪的核心功能是测量扭矩，也就是物体在旋转时产生的扭转力。想象一下用扳手拧紧螺栓的过程，你施加在扳手上的力与扳手长度共同决定了螺栓承受的扭矩大小。扭力测量仪能够将这种难以直观感受的旋转力转化为精确的数字读数，为工程师和技术人员提供可靠的数据支持。

扭力测量仪的工作原理

扭力测量仪的工作基于多种物理原理，其中最常见的是应变片技术。当金属轴受到扭转力时，会产生微小的形变，这种形变虽然肉眼难以察觉，但粘贴在轴表面的应变片能够敏锐地捕捉到。应变片的电阻会随着形变而变化，通过测量电阻变化的大小，仪器就能计算出实际扭矩值。这种技术成熟可靠，测量范围广，被广泛应用于各种工业场景。

另一种常见技术是相位差测量法。这种方法使用两个齿轮和磁性传感器，当轴受到扭矩作用时会产生轻微的扭转，导致两个齿轮之间的相对位置发生变化。传感器检测这种相位差并将其转换为扭矩读数。这种方法特别适合测量动态扭矩，例如旋转中的传动轴。

光学扭矩传感器则代表了更高端的技术路线。它们利用激光或光纤技术检测微小的扭转变形，具有非接触、高精度的特点，常用于实验室环境或对精度要求极高的特殊应用场景。

扭力测量仪的主要类型

根据使用方式和测量对象的不同，扭力测量仪可分为多种类型，每种类型都有其独特的优势和应用场景。

手持式扭力扳手是最常见的类型之一，广泛应用于机械装配、汽车维修等领域。这种工具将传统扳手与扭矩测量功能结合，当达到预设扭矩值时通常会发出”咔嗒”声或其它形式的反馈，确保螺丝或螺母被精确拧紧到规定标准。在汽车制造线上，每个关键螺栓的拧紧扭矩都有严格规定，使用这种工具可以避免因过紧或过松导致的质量问题。

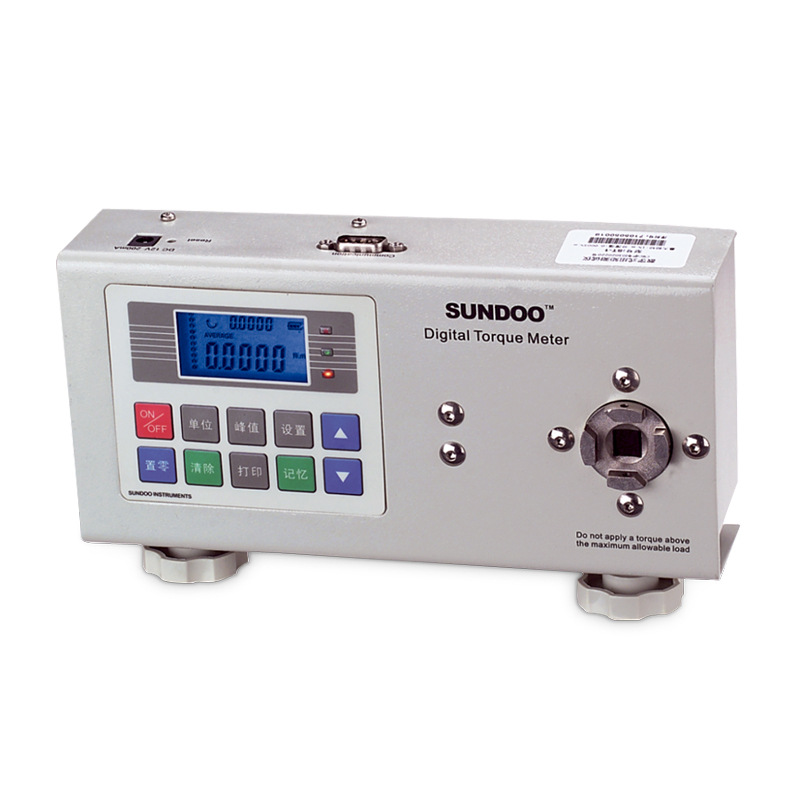

台式扭力测试仪通常固定在实验台或生产线上，用于测试小型旋转部件的扭矩特性。电子产品的微型马达、医疗器械的精密齿轮等都需要在这种设备上进行严格的扭矩测试。这类仪器往往配备数字显示屏和数据记录功能，能够提供详细的测试报告。

在线式扭矩传感器则直接集成到旋转机械系统中，实时监测传动轴的扭矩变化。风力发电机的主轴、船舶推进系统、大型工业搅拌设备等都依赖这种持续监测来确保运行安全和效率。一些高端型号还能同时测量转速和功率，为系统性能评估提供全面数据。

扭力测量仪的关键技术参数

了解扭力测量仪的性能指标对于正确选择和使用至关重要。量程是最基本的参数，表示仪器能够测量的最大扭矩值。选择量程时应考虑实际应用中的最大可能扭矩，一般建议工作扭矩在量程的20%-80%范围内以获得最佳精度。

精度等级决定了测量结果的可靠程度，通常以满量程的百分比表示。实验室级仪器可能达到±0.1%甚至更高，而工业现场使用的型号可能在±1%左右。分辨率是指仪器能够识别的最小扭矩变化，对于微小扭矩测量尤为重要。

采样率对于动态扭矩测量非常关键，高采样率能够捕捉快速的扭矩波动。在发动机测试或冲击扭矩测量等应用中，可能需要每秒数千次甚至更高的采样率才能准确记录扭矩变化过程。

环境适应性也是需要考虑的因素，包括工作温度范围、防护等级（如防尘防水性能）、抗电磁干扰能力等。在恶劣工业环境中使用的扭力测量仪需要具备更强的环境耐受性。

扭力测量仪的应用领域

扭力测量技术几乎渗透到所有涉及旋转机械的工业领域，成为质量控制和产品开发的重要工具。

汽车工业是扭力测量仪的最大应用领域之一。从发动机和变速器的研发测试，到装配线上数以千计的螺栓拧紧控制，都离不开精确的扭矩测量。现代汽车制造中，每个关键连接点的拧紧扭矩都被严格规定并记录，形成可追溯的质量档案。发动机测试过程中，需要实时监测扭矩和转速以计算功率输出，评估发动机性能。

航空航天领域对扭力测量有着极高的要求。飞机发动机、旋翼系统、各种航空器连接件的扭矩控制直接关系到飞行安全。这些应用通常需要使用特殊材料和高精度传感器，能够在极端温度和振动条件下保持测量准确性。

能源行业同样广泛使用扭力测量技术。风力涡轮机的齿轮箱和发电机需要持续监测扭矩以优化发电效率并预防机械故障。石油钻井平台的顶部驱动系统也依赖扭矩监测来控制钻探过程。

在消费品制造领域，扭力测量确保产品质量和一致性。从智能手机的微型马达到家用电器的小型齿轮箱，从运动器材的旋转部件到玩具产品的安全连接，都需要适当的扭矩控制。医疗器械制造对扭力精度要求尤为严格，手术工具和植入设备的装配往往需要在极小的扭矩范围内完成。

使用扭力测量仪的最佳实践

正确使用和维护扭力测量仪对于获得可靠测量结果至关重要。定期校准是保证测量准确性的基础，应根据使用频率和应用要求制定校准计划。对于关键应用，可能需要在每次使用前进行校准检查。

正确的安装方式直接影响测量结果。对于在线式传感器，需要确保与被测轴的良好对中，任何角度偏差都会引入测量误差。使用适当的联轴器并遵循制造商推荐的安装程序可以最大限度地减少这类问题。

环境因素也需要充分考虑。温度变化会影响金属特性和电子元件性能，导致测量漂移。在温度波动较大的环境中，应选择温度补偿性能好的传感器或采取环境控制措施。振动和冲击可能干扰测量信号，必要时需采取隔离措施。

操作人员培训同样不可忽视。即使是最高级的扭力测量仪，如果使用不当也难以获得准确结果。操作人员应理解基本测量原理，熟悉设备操作流程，能够识别常见的测量误差来源。

数据记录和分析往往被忽视，但实际上非常重要。记录历史测量数据有助于发现趋势性问题，为预防性维护和设备优化提供依据。现代扭力测量系统通常配备数据接口和分析软件，应充分利用这些功能。

扭力测量技术的发展现状

随着材料科学和电子技术的进步，扭力测量技术也在不断发展演变。微型化是一个明显趋势，越来越小的扭矩传感器能够满足微机电系统和精密医疗器械的测量需求。一些微型扭矩传感器已经可以测量小至0.001牛顿米的扭矩，同时体积只有指甲盖大小。

无线传输技术的应用解决了旋转部件信号传输的难题。通过蓝牙或其他无线协议，旋转中的扭矩数据可以实时传输到监测系统，避免了滑环接触带来的可靠性和维护问题。这项技术特别适合风力发电机等大型旋转设备的长期监测。

智能传感器概念也被引入扭力测量领域。集成信号处理能力和自诊断功能的传感器能够直接在传感器端完成数据预处理和异常检测，减少对中央处理系统的依赖，提高系统响应速度和可靠性。

新材料应用拓展了扭矩传感器的性能边界。碳纤维复合材料在保持高强度的同时重量更轻，适合需要减轻旋转质量的场合。新型应变材料具有更高的灵敏度和温度稳定性，能够提升测量精度和环境适应性。

选购扭力测量仪的考量因素

面对市场上种类繁多的扭力测量产品，如何选择最适合的型号需要综合考虑多方面因素。应用需求是首要考虑点，静态测量和动态测量对仪器性能的要求截然不同。同样，实验室研究和生产线质量控制也有不同的侧重点。

预算限制是现实考量，高精度、多功能型号自然价格更高，但并非所有应用都需要顶级性能。合理平衡性能需求和成本投入是关键。同时应考虑总体拥有成本，包括维护、校准和潜在停机成本，而不仅仅是初次购买价格。

供应商的技术支持和服务能力同样重要。可靠的校准服务、及时的维修响应、充足的技术咨询都能显著提高设备使用体验。一些供应商还提供应用工程支持，帮助客户解决特定的测量挑战。

系统集成需求也不容忽视。现代工业环境越来越强调设备互联和数据整合，选择能够与现有控制系统无缝集成的扭力测量解决方案可以避免后续的接口难题。开放通信协议和标准化数据格式在这方面具有明显优势。

扭力测量中的常见误区

即使经验丰富的技术人员，在扭矩测量中也可能陷入一些常见误区。过度依赖数字读数而忽视测量原理就是其中之一。了解基本的扭矩测量原理有助于识别不合理读数并排除简单故障。

忽视扭矩工具的人机工程学是另一个常见问题。操作人员的姿势、施力方式都会影响实际传递到紧固件的扭矩值。设计合理的工位和工具能够减少人为误差，提高测量一致性。

另一个容易被忽视的因素是摩擦力的影响。螺纹连接中的摩擦力会消耗部分施加的扭矩，导致实际夹紧力与扭矩读数不一致。在一些关键应用中，可能需要同时监测扭矩和转角，或使用直接测量螺栓伸长量的方法来确保连接质量。

认为”越大越好”的误区也时有出现。选择远大于实际需要的量程会牺牲测量精度。合理的做法是根据应用需求选择适当量程，必要时使用不同量程的工具应对不同范围的测量任务。

扭力测量仪在日常生活中的应用

虽然扭力测量仪主要应用于工业领域，但其原理和技术也渗透到我们的日常生活中。自行车脚踏板的扭力传感器帮助骑行爱好者监测踩踏力量，优化训练效果。一些高端电动自行车利用扭矩传感技术实现自然的助力控制，根据骑行者施加的踏力智能调节电机输出。

健身器材中的旋转阻力装置也应用了扭矩测量原理，让使用者能够精确控制训练强度。物理治疗和康复设备通过监测关节活动扭矩来评估康复进度，制定个性化治疗方案。

甚至在家用电器中也能找到扭力控制的身影。洗衣机的滚筒平衡检测、食品加工机的过载保护、自动门的安全防夹功能等都利用了扭矩监测技术。这些应用虽然不像工业领域那样精确，但同样基于相同的基本原理。

扭力测量技术的挑战与解决方案

尽管扭力测量技术已经相当成熟，但在某些特殊应用中仍面临独特挑战。高速旋转下的扭矩测量就是一个典型例子。当转速极高时，离心力会影响传感器性能，传统的滑环信号传输方式也难以满足要求。针对这种情况，发展出了非接触式扭矩测量技术，如利用无线电遥测或感应耦合方式传输信号。

极端环境下的扭矩测量同样具有挑战性。核电站、深井钻探或航天器中的传感器需要承受高温、高压、强辐射等恶劣条件。特种材料和密封技术的应用使这些极端环境测量成为可能。例如，某些高温扭矩传感器采用特殊合金和陶瓷绝缘材料，可在数百度的高温下正常工作。

微型系统的扭矩测量面临空间限制和信号干扰问题。微机电系统和精密医疗器械中的扭矩传感器需要在毫米甚至微米尺度上实现精确测量。微加工技术和集成电路技术的结合催生了新一代微型扭矩传感器，能够满足这些苛刻要求。

动态扭矩测量中的信号处理也是一大挑战。旋转机械中的扭矩往往不是恒定值，而是包含各种频率成分的动态信号。先进的数字信号处理算法和高速数据采集系统能够从复杂的动态信号中提取有意义的扭矩信息，为设备状态监测和故障诊断提供依据。

从精密的实验室研究到大规模的工业生产，从微型医疗器械到巨型风力涡轮机，扭力测量仪以其精确可靠的性能支持着现代技术的各个领域。了解这些仪器的原理、类型和应用，不仅有助于正确选择和使用它们，更能让我们认识到精确测量在现代工程中的核心地位。随着技术的不断进步，扭力测量将继续在确保产品质量、提高生产效率和推动技术创新方面发挥关键作用。
