LC低通滤波器原理、设计与应用

在电子电路中，滤波器是一种重要的组成部分，用于去除或限制不需要的信号频率，同时允许需要的信号频率通过。LC低通滤波器作为其中一种广泛使用的滤波器类型，因其响应速度快、可靠性高、成本低廉等优点，在电源输入、信号处理等多个领域发挥着关键作用。

LC低通滤波器的原理

LC低通滤波器通过将电感（L）与电容器（C）进行组合设计，构成了一个能够有效滤除高频信号而保留低频信号的滤波电路。这一原理基于电容和电感的基本特性：电容具有隔直流通交流的特性，且交流频率越高越容易通过；而电感则具有隔交流通直流的特性，且交流频率越高越不易通过。因此，当电容和电感组合在一起时，它们能够相互协作，形成对高频信号的衰减作用，同时允许低频信号顺利通过。

电容与电感的特性

• ‌电容‌：电容在电路中的作用主要是存储电荷。对于交流信号，电容的阻抗（XC）随频率的升高而减小，因此高频信号容易通过电容。在低频时，电容的阻抗较大，对信号的衰减作用明显。
• ‌电感‌：电感在电路中的作用主要是储存磁场能量。对于交流信号，电感的感抗（XL）随频率的升高而增大，因此高频信号难以通过电感。在低频时，电感的感抗较小，对信号的阻碍作用较弱。

LC低通滤波器的工作原理

当交流信号进入LC低通滤波器时，电容和电感会相互作用。对于高频信号，电容的阻抗很小，信号大部分通过电容直接流向地，而电感对高频信号的阻碍作用有限，因此高频信号被有效衰减。相反，对于低频信号，电容的阻抗较大，信号在电容上产生较大的电压降，此时电感对信号产生足够的反压力，使得低频信号能够顺利通过滤波器。通过这种方式，LC低通滤波器实现了对高频信号的滤除和对低频信号的保留。

LC低通滤波器的设计

LC低通滤波器的设计需要考虑多个因素，包括谐振频率、电容器的耐压和电抗器的耐流等。选择合适的电感和电容数值是实现良好滤波效果的关键。

截止频率

LC低通滤波器的截止频率（fc）是指滤波器开始显著衰减信号的频率点。截止频率的公式为：

[ f_c = \frac{1}{2\pi\sqrt{LC}} ]

其中，L为电感值（单位：亨），C为电容值（单位：法拉）。通过调整L和C的值，可以改变滤波器的截止频率，以满足不同的滤波需求。

品质因数

品质因数（Q）是衡量滤波器性能的一个重要参数，它反映了滤波器在截止频率附近的选频特性。品质因数的公式为：

[ Q = \frac{f_c}{BW} = \frac{\sqrt{L/C}}{R} ]

其中，BW为滤波器的3dB带宽（单位：赫兹），R为负载电阻（单位：欧姆）。品质因数越高，滤波器的选频特性越好，但通带内的信号衰减也会增大。

滤波电路类型

LC低通滤波器根据电感和电容的连接方式，可以分为不同的电路类型，如L型、π型和T型等。不同类型的滤波器在噪声去除效果上有所不同。例如，π型和T型滤波器相比L型滤波器具有更好的噪声去除效果。因此，在实际应用中，需要根据具体需求选择合适的滤波电路类型。

LC低通滤波器的应用

LC低通滤波器在电子电路中有着广泛的应用，以下是一些典型的应用场景：

电源输入滤波

在汽车电子控制器中，LC低通滤波器被广泛应用于电源输入部分，以滤除电源线路中的高频噪声和干扰信号，提高系统的电磁兼容性（EMC）。通过合理的滤波器设计，可以显著降低电源输入端的噪声水平，保护后续电路免受干扰。

信号处理

在音频处理、通信系统等领域，LC低通滤波器也发挥着重要作用。例如，在音响系统中，LC低通滤波器可以用于剔除高音扬声器中的中音和低音成分，使音质更加纯净。在通信系统中，LC低通滤波器可以用于滤除信号中的高频噪声和干扰，提高信号的传输质量。

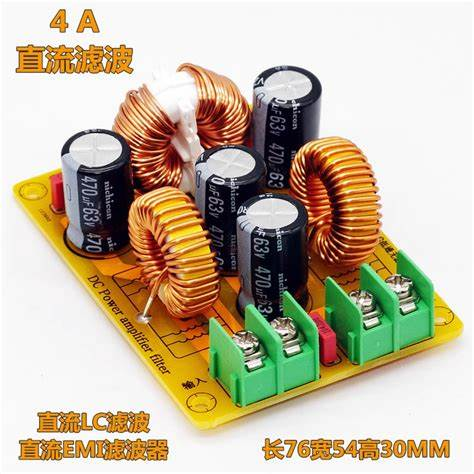

直流电源平滑

在需要平滑直流输出的场合，LC低通滤波器也可以与其他滤波电路组合使用，形成复式滤波器。通过电感和电容的双重滤波作用，可以进一步降低直流输出中的交流分量，使直流电压更加稳定和平滑。

LC低通滤波器作为一种重要的电子元件，在电源输入、信号处理等多个领域发挥着关键作用。其原理简单而有效，通过电感和电容的组合设计，实现了对高频信号的滤除和对低频信号的保留。在实际应用中，需要根据具体需求选择合适的滤波电路类型和参数值，以获得最佳的滤波效果。随着电子技术的不断发展，LC低通滤波器将继续在电子电路中发挥重要作用，为各种电子设备的稳定运行提供有力保障。
