RH850架构详解

RH850是一种高性能32位微处理器架构，由日本的Renesas Electronics（日立和三菱电机合并后成立的公司）开发和推出。该架构以其强大的处理能力、丰富的外设接口和高可靠性，广泛应用于汽车电子、工业控制和消费电子等领域。

一、RH850架构特点

RH850系列微控制器（MCU）基于哈佛架构，具有独立的指令和数据总线，可以同时进行指令和数据的读取，从而提高了处理效率。以下是RH850架构的主要特点：

1. 高性能CPU：
   • 32位RISC架构：RH850采用32位精简指令集计算（RISC）架构，具备强大的计算能力。
   • 多核设计：RH850系列支持多种内核配置，如单核、双核和四核，可以根据应用需求选择合适的配置。例如，RH850/D1M系列采用双核架构，每个核心可以达到100MHz的主频，提供卓越的计算性能。
2. 丰富的外设接口：
   • 通信接口：RH850配备了多种通信接口，包括CAN（控制器局域网）、LIN（本地互连网络）、FlexRay等，满足汽车电子系统对复杂网络通信的需求。
   • 模拟和数字外设：RH850还提供了ADC（模数转换器）、DAC（数模转换器）、PWM（脉宽调制器）等模拟和数字外设，支持多种传感器和执行器的接口。
3. 高可靠性：
   • 安全功能：RH850系列MCU包括满足EVITA Full的安全功能，以增强对网络攻击的保护。例如，RH850/U2A系列MCU配备了广泛的网络接口，支持安全快速的全无等待无线（OTA）软件更新，使设备能够随着安全需求的发展而不断升级。
   • 冗余设计：RH850架构中的多核设计和丰富的外设接口提供了冗余路径，增强了系统的容错能力。
4. 实时性能：
   • 高精度的定时计数器：RH850架构具备高精度的定时计数器，支持实时控制任务。
   • 快速中断响应：RH850的中断处理机制能够迅速响应外部事件，满足汽车电子系统对实时性的要求。

二、RH850的应用领域

RH850系列MCU因其高性能、高可靠性和丰富的外设接口，广泛应用于汽车电子领域。以下是RH850的主要应用领域：

1. 发动机控制单元（ECU）：
   • RH850的强大计算能力和实时性能使其成为发动机控制单元的理想选择。ECU通过采集传感器数据，实时计算发动机的工作状态，并控制燃油喷射、点火等执行器，实现发动机的高效、稳定运行。
2. 刹车系统：
   • 刹车系统需要高可靠性和实时性，以确保车辆行驶的安全性。RH850架构中的多核设计和丰富的通信接口，支持刹车系统对多个传感器和执行器的实时监控和控制。
3. 驾驶员辅助系统：
   • 驾驶员辅助系统如自适应巡航控制（ACC）、车道保持辅助（LKA）等，需要高性能的处理器来实时处理传感器数据，并做出决策。RH850的高计算能力和丰富的外设接口，支持驾驶员辅助系统的复杂算法和实时控制。
4. 车身控制系统：
   • 车身控制系统包括车窗升降、灯光控制、空调调节等功能，需要稳定的处理器来支持多个外设的协同工作。RH850架构中的高可靠性和丰富的外设接口，满足车身控制系统的需求。
5. 工业控制和消费电子：
   • 除了汽车电子领域，RH850还广泛应用于工业控制和消费电子领域。例如，工业控制系统中的PLC（可编程逻辑控制器）、传感器网络等，以及消费电子中的智能家居、智能穿戴设备等，都可以采用RH850系列MCU来实现高效、稳定的控制。

三、RH850的内存配置

RH850系列MCU的内存配置灵活，支持多种内存类型和容量，以满足不同应用的需求。以下是RH850内存配置的主要特点：

1. 物理空间：
   • Local RAM和Global RAM：RH850芯片在物理空间上提供了Local RAM和Global RAM。Local RAM是每个CPU专用的本地内存，访问速度更快；Global RAM则挂在内部总线上，可以被CPU和DMA等外设访问。
   • 多CPU配置：在多CPU配置的RH850芯片中，每个CPU都有相同大小的Local RAM空间。例如，RH850/D1M系列采用双核架构，每个核心都有独立的Local RAM空间。
2. 内存访问权限：
   • CPUn和self区域：Local RAM空间被划分为CPUn和self两个区域。CPUn区域是特定CPU的专用内存区域，可以被该CPU和DMA等特定外设访问；self区域则是多个CPU共享的内存区域，通过镜像映射实现多个CPU对同一内存区域的访问。
   • Global RAM的访问权限：Global RAM作为外扩外设，具有最宽的访问权限，可以被CPU和DMA等外设访问。
3. Flash Memory：
   • Code Flash和Data Flash：RH850系列MCU配备了Code Flash和Data Flash两种类型的闪存。Code Flash用于存储程序代码，Data Flash用于存储数据和配置参数。
   • 多bank配置：RH850的Flash Memory支持多bank配置，可以灵活配置程序和数据存储区域。例如，RH850/U2A系列MCU的Code Flash用户区最大可达16Mbytes，用户引导区最大可达2x64Kbytes。
4. 内存初始化：

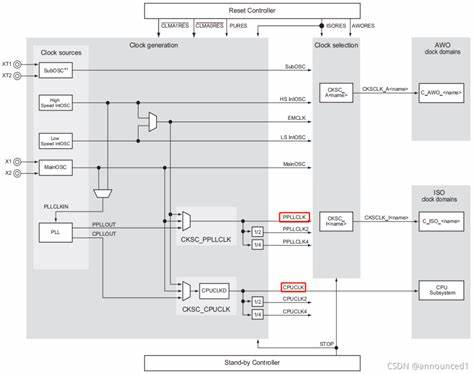

   • 启动过程：RH850的启动过程包括上电（复位中断）、时钟Gearup设置、模块备用设置、PE使能、RAM区域初始化、中断处理程序地址设置、指针设置等步骤。在启动过程中，RH850会初始化本地RAM和集群RAM，为系统的正常运行做准备。
   • 数据复制和清零：在启动过程中，RH850还会将ROM中的程序代码和数据复制到RAM中，并将未初始化的RAM区域清零。这一步骤通过调用__INITSCT_RH例程来实现，确保系统能够正确加载和运行程序代码。

四、RH850架构的未来发展

随着汽车电子技术的不断发展，对微控制器的性能、可靠性和安全性要求越来越高。RH850架构作为汽车电子领域的佼佼者，将不断演进以满足未来的需求。以下是RH850架构未来可能的发展方向：

1. 更高性能：
   • 提高主频和计算能力：通过优化CPU架构和制造工艺，提高RH850的主频和计算能力，以满足更复杂的控制算法和实时性要求。
   • 增加内核数量：通过增加内核数量，实现更高的并行处理能力和容错能力。
2. 更丰富的外设接口：
   • 增加通信接口种类和数量：随着车联网和自动驾驶技术的发展，RH850将增加更多种类的通信接口，如以太网、Wi-Fi等，以支持更复杂的网络通信。
   • 扩展模拟和数字外设：通过增加ADC、DAC、PWM等模拟和数字外设的数量和种类，支持更多传感器和执行器的接口。
3. 更高的安全性：
   • 加强安全功能：RH850将进一步加强安全功能，如增加硬件级别的安全模块、支持更高级别的安全认证等，以提高对网络攻击和物理攻击的防护能力。
   • 支持OTA软件更新：通过支持安全快速的全无等待无线（OTA）软件更新，使设备能够随着安全需求的发展而不断升级。
4. 更低的功耗：
   • 优化功耗管理：通过优化电源管理模块和降低功耗设计，降低RH850在待机和运行状态下的功耗，延长电池寿命。
   • 支持低功耗模式：增加低功耗模式的选择和配置，以适应不同应用场景的需求。

RH850作为一种高性能32位微处理器架构，在汽车电子领域具有广泛的应用前景。通过不断演进和优化，RH850将进一步提高性能、可靠性和安全性，满足未来汽车电子技术的需求。同时，RH850也将拓展其应用领域，为工业控制和消费电子等领域提供更高效、稳定的解决方案。
