开关电源中的共模电感如何选型

开关式电源，作为生活中一种常见的高频化电能转换装置，广泛应用于军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备电子冰箱，液晶显示器，通讯设备，视听产品，LED灯带，电脑机箱，数码产品和仪器类等领域。

这样一款常用的装置，却有着让不少人为之头疼的一个问题：关于开关电源中所需要的共模电感，究竟应该如何选型呢？本篇就将为大家进行讲解。

首先分享一个案例：来自广东的客户曾经就开关电源中共模电感安装以后无法正常使用感到困惑，怀疑是电感质量问题。技术部进行测试研究后发现是原厂商在加工工艺上出现了问题导致漏磁，但未必代表电感就是坏的，最终技术人员为客户提供了EMI滤波器来解决问题。

针对不同的问题，我们需要有不同的方针去应对，根据客户的实际情况来“对症下药”。但是在选型时，我们可以围绕以下三点来展开：

1、封装体积

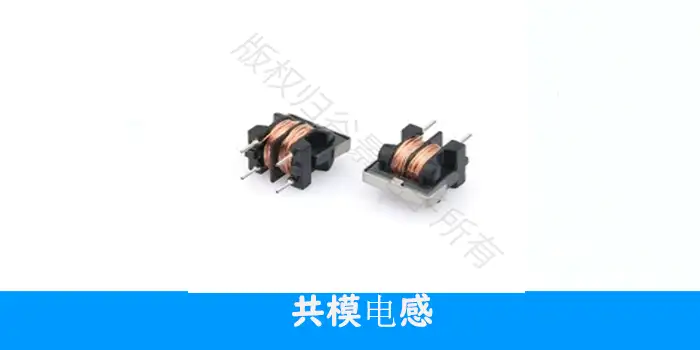

共模电感有插件也有贴片，也有一体成形，要根据实际电路选择，插件的安装不了就只能是贴片的。

2、阻抗特性

这是主要考虑的因素，一般在选择时候特别注意所需滤波的频段，需要看共模电感规格书，主要看阻抗频率曲线，一般共模阻抗越大越好。

3、漏感大小

正如我们上述案例所述，由于共模电感加工工艺等问题导致共模电感的线圈绕制不可能一模一样，这就会导致漏磁，产生所谓的“漏感”。需要注意考虑差模阻抗对信号的影响，尤其是高速信号，但是产生漏感有时候也不一定就是坏的，利用共模电感产生的漏感有时候可以省去增加差模电感元器件的费用。

4、品牌

优秀的电感品牌，会根据客户的需要来制定不同规格、不同类型的电感，以解决客户的实际需求为出发点，提供更加优质的服务，现谷景电子推出了一站式电感定制服务，欢迎前来咨询哦!
