共模电感的工作原理其实非常简单，就是利用电流在电感中产生变化的磁场，而共模电感的使用一般都是接信号或者电源正负极的，因此电流信号是反向的，因此产生的磁场也是反向的，因此相互抵消。但是由于都不是完美器件，不可以完全抵消，因此用阻抗表示消弱磁场的能力。
二、使用环境
主要就是应用于EMC的场景，更多是对于信号线和电源线的传导实验，和部分的辐射实验
三、参数
1、阻抗

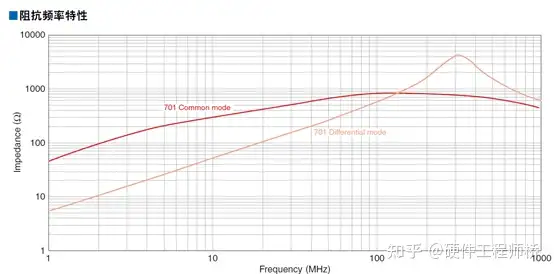

阻抗看标称一般意义不大，主要看咱们出现问题的位置，通过曲线看，问题频率阻抗越大越好。基本上我们都是试一试，直接在仪器上面看下，就直接能对比出那个参数有效了。
2、额定电流满足工作的最大电流一般就可以，如果希望更加安全，也会稍微加一定量的余量。
3、 应用环境
就是根据具体的需求进行选择相应的共模电感，在实验室测试效果即可。
4、 其他参数
额定电压，绝缘电阻，直流电阻等参数和电感基本一样，一般这些参数都会没有问题，除非你的使用环境是特殊的。
四、分类
常用的共模电感就分为两大类：
1、电源用共模电感
一般用于电源入口或者高功率负载输出口。
2、信号用共模电感
主要针对信号使用的共模电感，很多都是专用的共模电感
注：很多情况下通讯的共模电感不能通用的，如果混用，很有可能造成通讯失败。

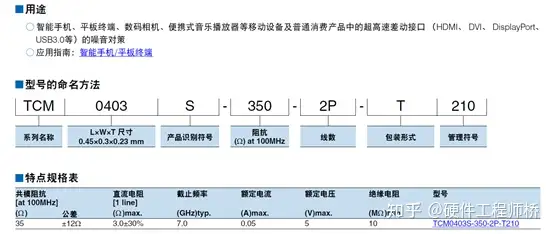

例如用USB2.0的共模电感，给USB3.0使用很有可能导致通讯不正常。如下表，这个共模电感就是给HDMI、DVI、DisplayPort、USB3.0等高速信号使用的。
五、常用厂家
TDK、村田、还有一些其他品牌和国产的一些厂家。我这边一直用的是TDK的，很好用，也就没用过其他品牌的了免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
