山东厂家为您介绍电容触摸屏的结构与工作原理及类别

电容式触摸屏作为一种智能化的人机界面，应用广泛。其特点是功耗低、使用寿命长、运行平稳，操作简单。那么电容触摸屏的结构如何？它又有什么样的工作原理呢？具体又有哪些类别呢？

首先利豪捷小编简单介绍一下电容式触摸屏的结构：

电容式触控屏可以简单地看成是由四层复合屏构成的屏体：最外层是玻璃保护层，又称盖板；接着第二层是导电层，第三层又是不导电的玻璃屏，最内的第四层也是导电层。最内导电层是屏蔽层，起到屏蔽内部电气信号的作用，中间的导电层是整个触控屏的关键部分，四个角或四条边上有直接的引线，负责触控点位置的检测。其中最上面的覆盖层是钢化玻璃或者聚对苯二甲酸乙二醇酯（PET）。PET 的优势在于触摸屏可以做到更薄,另一方面也比现有的塑料和玻璃材质更加便宜。绝缘层是玻璃(0.4～1mm) 、有机薄膜(10～100um)、粘合剂、空气层。其中最重要的一层是氧化铟锡（ITO）层，ITO 的典型厚度 50～100nm, 其方块电阻大约 100～300欧姆范围。ITO 的工艺三维结构对电容式触摸屏的影响很大，它直接关系到触摸屏的 2 个重要电容参数:感应电容(手指与上层 ITO)和寄生电容(上下层 ITO 之间,下层 ITO 与显示屏幕之间)

其次，电容式触摸屏的工作原理：

当手指接触在金属层上时，因为人体电场，用户和接触屏外表构成以一个耦合电容，关于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。这个电流分从接触屏的四角上的电极中流出，而且流经这四个电极的电流与手指到四角的间隔成正比，控制器经过对这四个电流份额的精确核算，得出接触点的方位。电容式触摸屏接收到触摸信号之后,将触摸数据转换成电脉冲,传送到触摸屏控制IC进行处理。信号先经过一个低噪声放大器LNA进行放大,然后通过模数转换和解调,最后送到一个DSP进行数据处理。

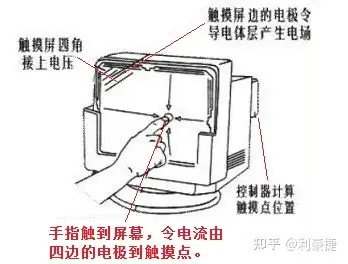

原理如下图：

第三，介绍一下电容触摸屏的类别，电容触摸屏发展到今天，从不同角度，大致有以下几种分类方式：

第一，根据触摸点数可以分为单点触摸与多点触摸；

第二，根据材质结构不同，可以分为单层ITO，单面双层ITO，双面单层ITO；

第三，根据感应方式可以分为表面式触摸，投射式触摸。
