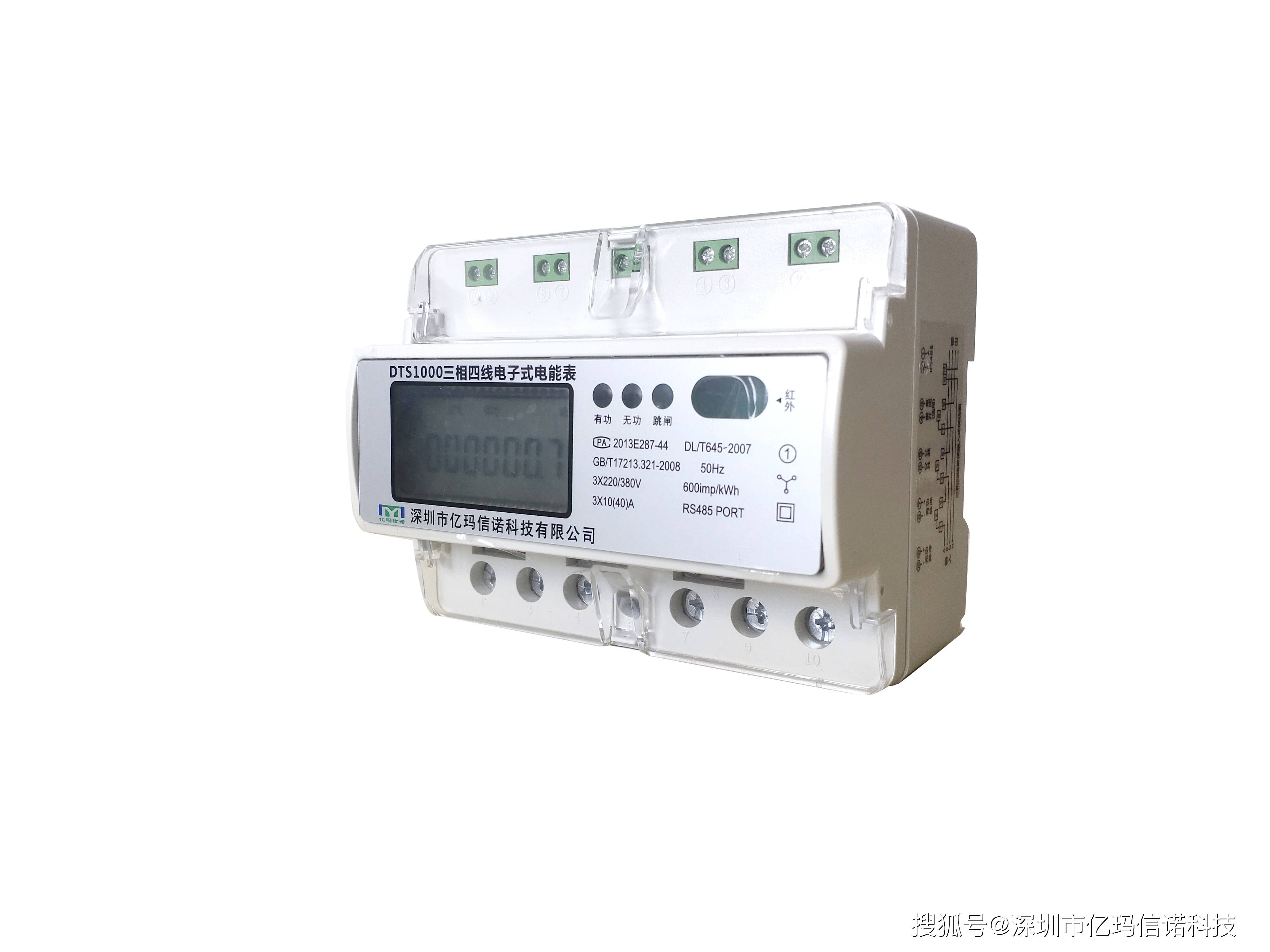

导轨式电能表是一种广泛应用于工业、商业和住宅领域的电能计量设备，具有体积小巧、安装方便、可靠性高等优点。本文将详细介绍导轨式电能表的接线方式和接线流程，帮助用户正确安装和使用电能表。

导轨式电能表接线方式如下：

根据电网类型的不同，导轨式电能表的接线方式主要分为单相接线和三相接线。接下来分别介绍两种常见的接线方式。

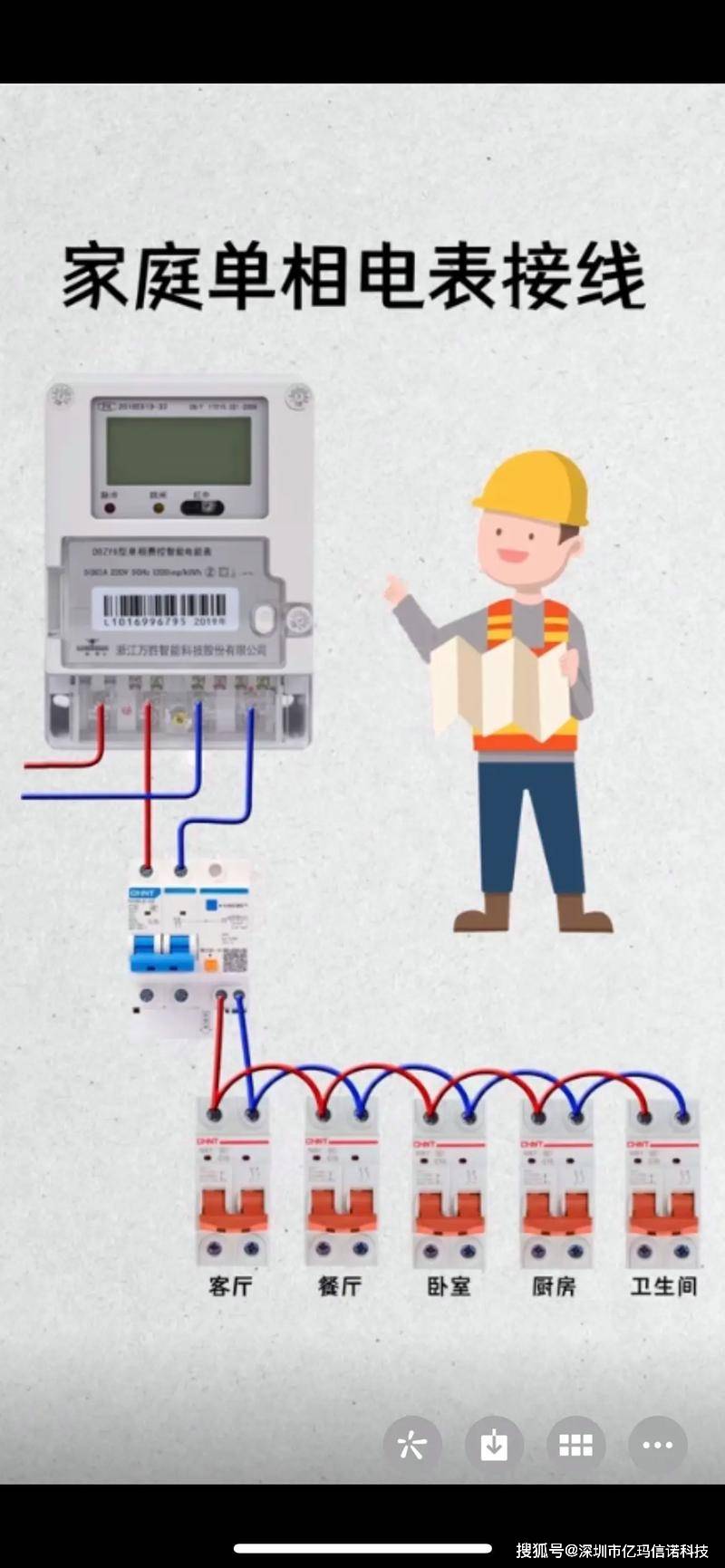

单相表通常采用“两进两出”跳入式接法，端子编号为1~4，接线规则如下1214：

输入火线：接1号端子；

输入零线：接3号端子；

输出火线：接2号端子；

输出零线：接4号端子。

部分电表需通过外壳图示确认接线顺序，避免因型号差异导致错误。

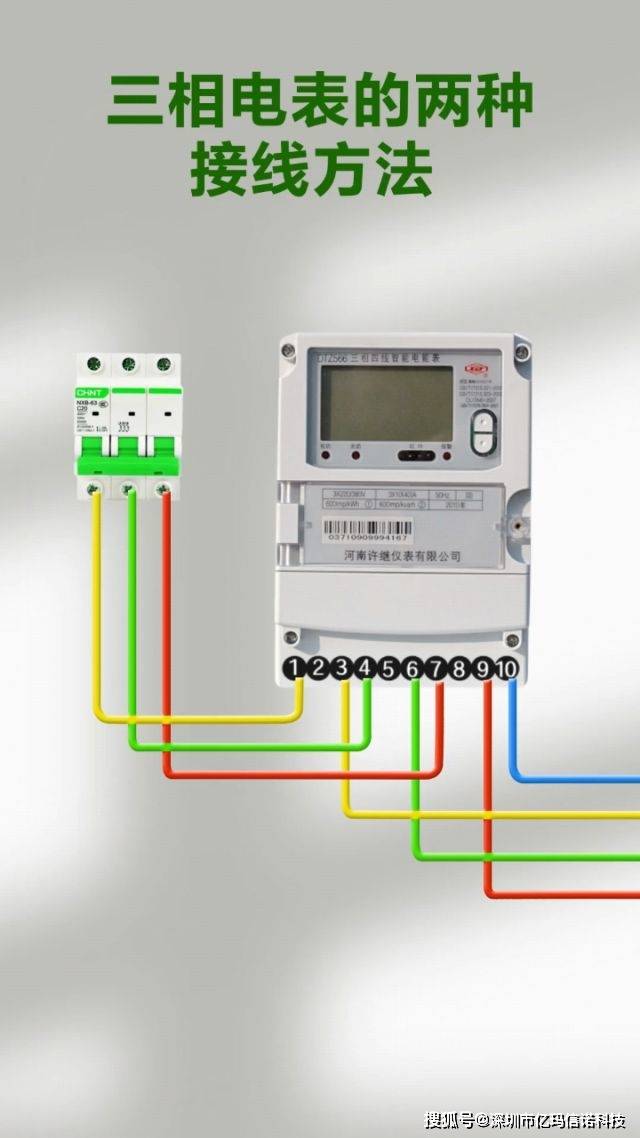

三相表需区分中性点绝缘系统（三相三线）和非绝缘系统（三相四线），接线示例如下：

直接接入式：适用于50A以下电流，电压线与电流线分别接入对应端子（如UA、UB、UC）；

互感器接入式：50A以上需经电流互感器接入，二次侧接线需注意极性（如K1接1、4、7端子，K2接3、6、9端子）。

三相表的电压线圈连接片需在互感器接入时拆除，否则可能引发短路。

需要特别注意，三相电能表的接线应严格按照火线的顺序进行，以确保电表的正常计量，否则可能导致计量错误或电器损坏。

拓展资料：接线注意事项

接线规范：在进行电能表接线时，务必遵循电力系统接线规范，确保电源线路与电能表端子连接正确，避免误接火线和零线。

安全第一：接线前确保断电，避免触电事故的发生。

选择合适的电能表型号：根据用电设备的功率选择合适的电能表，避免超负荷运行。

定期检查：电能表接线后应定期检查，尤其是在电力系统发生故障或设备维修后。返回搜狐，查看更多
