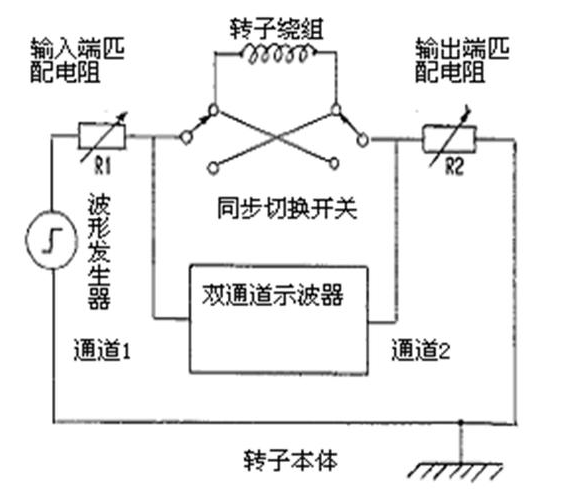

发电机转子 RSO 测试仪测试原理图

武汉奇绩电子专业生产发电机转子 RSO 测试仪，发电机转子匝间短路故障脉冲（RSO）诊断仪是武汉奇绩电子开发生产的，它基于行波原理，利用高频重复脉冲信号，对转子绕组内部的匝间短路缺陷进行检测，具有操作简单、诊断结果清晰、准确度高、重复性好等特点。无论转子是在发电机定子膛内还是膛外、也无论转子是静止或是在高速转动，该仪器均仅可实现对转子金属性或非金属性匝间短路、以及稳定性或非稳定性匝间短路故障的高效、准确的诊断，是及早发现转子匝间绝缘缺陷、确保大型发电机转子安全运行的重要手段。

在电力系统中，发电机是核心设备之一，其运行状态直接关系到整个电力系统的稳定性和安全性。转子绕组作为发电机的关键部分，承担着电能转换的重要任务。然而，在运行过程中，由于各种原因（如高温、高压、振动等），转子绕组匝间的绝缘材料可能会逐渐老化、破损，导致绝缘性能下降。一旦绝缘失效，就可能引发短路、火灾等严重事故，对电力系统造成巨大损失。因此，定期进行RSO试验，及时发现并处理绝缘问题，对于保障发电机的安全可靠运行至关重要。

RSO试验的原理是利用一个快速的陡波注入发电机转子线圈，并在转子线圈的注入端监测转子线圈的反射波的波形来判断转子线圈是否存在匝间短路点的方法。

其试验方法通常是用一个波形发生器轮流在转子线圈的两端触发陡波（一般触发的频率是60ms），然后比较在转子线圈两端测得的波形。如果两者波形完全一致，则说明转子不存在匝间短路，反之，则说明转子可能在某处存在匝间绝缘缺陷。

武汉奇绩电子专业生产发电机转子 RSO 测试仪。
