几年前的一个项目，差点让电阻加热给整报废了。 客户要一套烘干设备，温度控制在180±1℃，听起来简单吧？结果第一批货出来，糊的糊，潮的潮。折腾三天，最后发现是加热元件功率密度算错了——这玩意儿真不是通上电就能热那么简单。 说实话，电阻加热这行，门槛看似低，但要把热场做均匀、寿命做长、能效做高，里面的学问大了去了。

原理：别被“焦耳热”仨字骗了

都知道 Q=I²Rt，对吧？电热丝通电就发热。可实际工程设计时，你盯着这个公式发呆没一点用。 关键点在于热传导、热对流、热辐射的综合作用。比如高温炉里，辐射占主导；风道加热器，强制对流是主要方式。材质选择直接影响热效率——镍铬合金（Cr20Ni80）电阻率高、抗氧化好，但高温强度差；铁铬铝合金（0Cr25Al5）便宜耐温高，可脆得像饼干，一碰就断。 电阻加热元件镍铬合金丝缠绕工艺 前几天还有人问我：“为啥我的加热管没几天就烧断？”一看照片，管表面结了一层厚垢。得，热量散不出去，局部过热，不烧才怪。介质的热导率、粘度、流速，都得考虑进去，尤其是加热液体时，流速过低极易导致膜态沸腾——啪，干烧。

选型：功率算得准，不如经验调得细

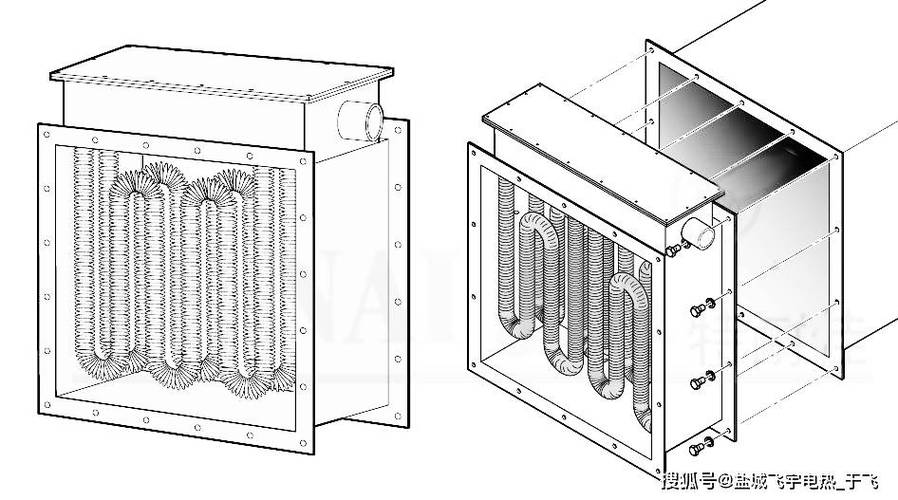

手册上的功率计算公式，多是理想状态。实际你得看：启动电流冲击、电压波动、散热条件变化。比如加热静止的油，和循环流动的油，所需功率能差30%以上。 有效功率估算我习惯这样： 对于液体循环加热，P ≈ 1.16 × 流量(m³/h) × ΔT(℃) / 热效率系数。热效率系数保温好的取0.9，裸管取0.7。 但注意！这只是个起点。最终还得现场微调。用调功器或者晶闸管移相触发，配合PID控制，才是正经做法。 问：加热管表面负荷（功率密度）到底选多大？ 答：这没有万能答案，看介质和流速。水加热一般10-15 W/cm²；空气自然对流2-4 W/cm²；油加热1.5-3 W/cm²；静止重油甚至要低于1 W/cm²。高表面负荷必然缩短寿命，尤其是有结焦风险的介质。见过一个失败案例：导热油加热器，设计时表面负荷3 W/cm²，结果油品劣化快，半年堵管，整个系统废掉。最后改成1.2 W/cm²，并加大循环流量，问题解决。 材质方面，除了刚才说的金属电热丝，还有PTC陶瓷加热元件，自带恒温特性，适合小功率恒温应用；硅碳棒（SiC）用于高温炉，但易氧化，需气氛保护；二硅化钼（MoSi2）能到1800℃，贵得要死。 工业管道加热器内部结构示意图

那些让你半夜惊坐起的故障

问：设备漏电跳闸，换了加热管也没用？ 答：大概率不是加热管本身，而是冷端密封出问题。接线端子受潮或氧化，绝缘电阻下降。尤其在高湿度环境，必须用氧化镁粉封口胶做好密封，甚至要加伴热带驱潮。还有一点常忽略：测温热电偶如果外壳不接地，会感应电势，导致温控表读数乱跳，引发误动作——我就被这个坑过，在PLC上看到温度曲线像心电图，查了一天才找到祸根。 另一个常见坑：交流电磁场对热电偶信号的干扰。加热电源线和补偿导线必须分开走，间距至少30cm，还要用屏蔽线，屏蔽层单端接地。这些细节，书本上很少讲。 还有人抱怨SCR调功器谐波大，干扰其他设备。没错，移相触发确实谐波高，这时可以考虑过零触发（周波控制），虽然响应慢点，但谐波少，适合惯性大的系统。 更要命的——多个加热管并联时，电流不均！由于引线长度、接触电阻差异，某根管子电流可能是别的1.5倍，很快烧断。所以，每根管最好串个小阻值均流电阻，或分组控制。

最新实践：能效与智能

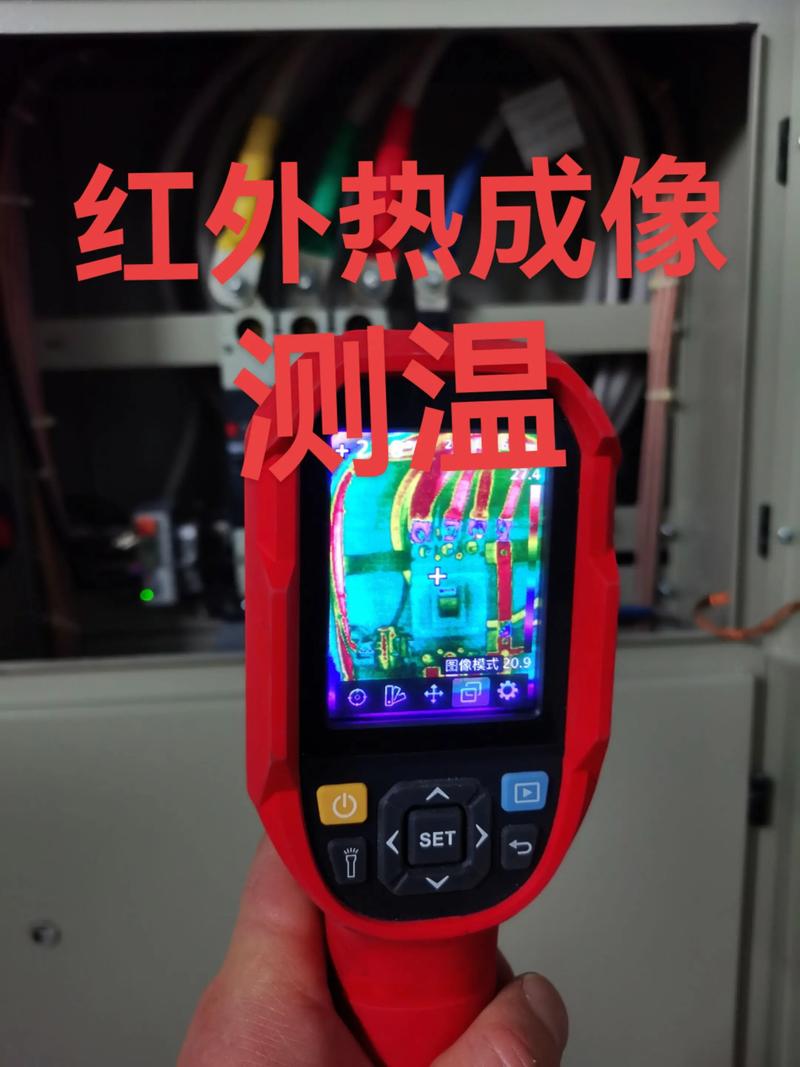

现在都讲碳中和，电阻加热的能效怎么提？第一是保温，第二是余热回收。炉体保温层加厚10%，年省电费可能不算多，但几万度电的差距，累加起来可观。 有些厂子开始用智能温控算法，不是简单的PID，而是结合模糊控制或自整定，能自动适应负载变化，减少过冲和振荡。配合物联网云平台，远程监控加热器状态，提前预警寿命。比如检测加热器电阻值的变化趋势，能预测断管时间。 💡有个实用技巧：定期用红外热像仪扫描加热器表面，发现高温点就赶紧处理，别等烧断了再停机。这玩意也不贵。 红外热像仪检测工业加热器温度分布 最后啰嗦一句：电阻加热看似传统，但深钻下去，材料、热力学、电气控制、工艺学都得懂一点，才能做出靠谱方案。那些动不动就说“加热还不简单”的，八成没吃过亏。 ❗切记：安全第一。高温设备必须有过温保护、漏电保护、接地保护，并且要定期校验。人命关天的事，马虎不得。
