我知道，搞设备的都喜欢盯着参数表上的“抗拉强度”。高就是好，对吧？错。大错特错。链条这玩意儿，如果只认准强度一条，那你库房备件堆积如山、产线隔三差五趴窝，一点都不冤。

你猜怎么着，链条失效里头，因为强度不够拉断的，连10%都占不到。绝大多数——超过80%——都是磨损、疲劳、还有狗啃似的腐蚀。我见过一个厂，输送带链条用了不到仨月，节距拉长跟橡皮筋似的，链轮齿也磨尖了，查下来居然是润滑脂里混了细砂———车间粉尘太大，密封又没做好。老板一拍桌子：“不是买的最高强度的吗？” 好笑，这是强度的事儿吗。

工业滚子链因磨损导致节距拉长对比图

磨损才是头号杀手，别不服气

磨损才是头号杀手，别不服气

链条传动，本质上就是一堆金属零件在互相摩擦。销轴和套筒之间、滚子和链轮齿之间，每天都在进行“亲密接触”。一旦润滑不到位，或者有硬颗粒侵入，接触面就变成微型磨床，几微米几微米地啃掉你的链条寿命。你肉眼看着还挺亮，其实间隙已经超差了。节距一变大，链轮跟着遭殃，啮合冲击力飙升，噪声震天响，最后要么跳齿，要么断掉——这时候倒确实是强度不够，可那是被磨损给坑的。

怎么破？首先，密封和润滑方案比链条本身更关键。在粉尘环境，双密封结构的链条是基本操作；高温场合呢，必须用高温润滑脂，别拿普通黄油糊弄。其次，张紧，张紧，张紧！重要的事说三遍。链条松垮垮地跑，垂度过大不仅加剧多边形效应（这个等下聊），还会在启动瞬间产生巨大冲击，瞬间磨损量顶你平稳运行大半天。

多边形效应，看不见的振动源

多边形效应，看不见的振动源

很多人觉得链条传动很平稳，其实大错特错。链传动的瞬时传动比是周期性波动的，这就是所谓的“多边形效应”。链节围绕链轮像多边形一样啮合，导致链条线速度忽快忽慢，产生横向和纵向振动。转速越高、节距越大，这效应越明显。新手常常纳闷：明明对中做得挺准，怎么跑起来还是抖？一测振动频谱，凸现链轮齿数太少的锅。少齿数链轮省钱省空间，但多边形效应带来的附加动载荷，能把链条和轴承寿命砍掉一半。

我的土办法：能用奇数齿链轮尽量用奇数，配合偶数节链条，让磨损均匀些。要是必须用偶数齿，那就勤快点检查，前几节链条会磨损特别快。另外，增加张紧力能部分抑制振动，但别过头，否则加剧磨损，有点跷跷板的意思。

问：设备空间实在有限，只能用直径最小的链轮，怎么办？
答：那就别死磕滚子链了，去看看齿形链。齿形链的啮合方式和链轮接触更平滑，多边形效应小得多，噪声也低，允许更高转速。当然价格贵不少，但相比换轴承和轴，还有停机损失，还是划算的。还有，可以适当降速，或者加一个减震装置，比如液压张紧器，吸收部分波动。

输送链和传动链，根本不是一路货

名字都带“链”，可你用错试试。传动链（比如滚子链）追求精确传动比、高速和耐久；输送链（比如板式链、模锻链）重点是承载能力、耐磨、抗冲击。我不止一次看见有人拿标准滚子链去吊重物或者拖拽东西，链条没断但销轴被剪切力搞变形了，链板孔也被拉成椭圆。更离谱的是把输送链当传动链用，那多边形效应简直是噩梦，设备跳得跟筛糠一样。

所以，选型时先搞清楚：你是要传递动力，还是要输送物料？对于传动，仔细计算设计功率，查额定功率曲线，考虑工况系数。对于输送，侧重极限拉伸载荷，考虑摩擦系数、物料重量、甚至是温度引起的热膨胀。另外，链条的安全系数别卡着国标下限，特别是输送链，取到6～8倍不过分，余量就是你停机的保险费。

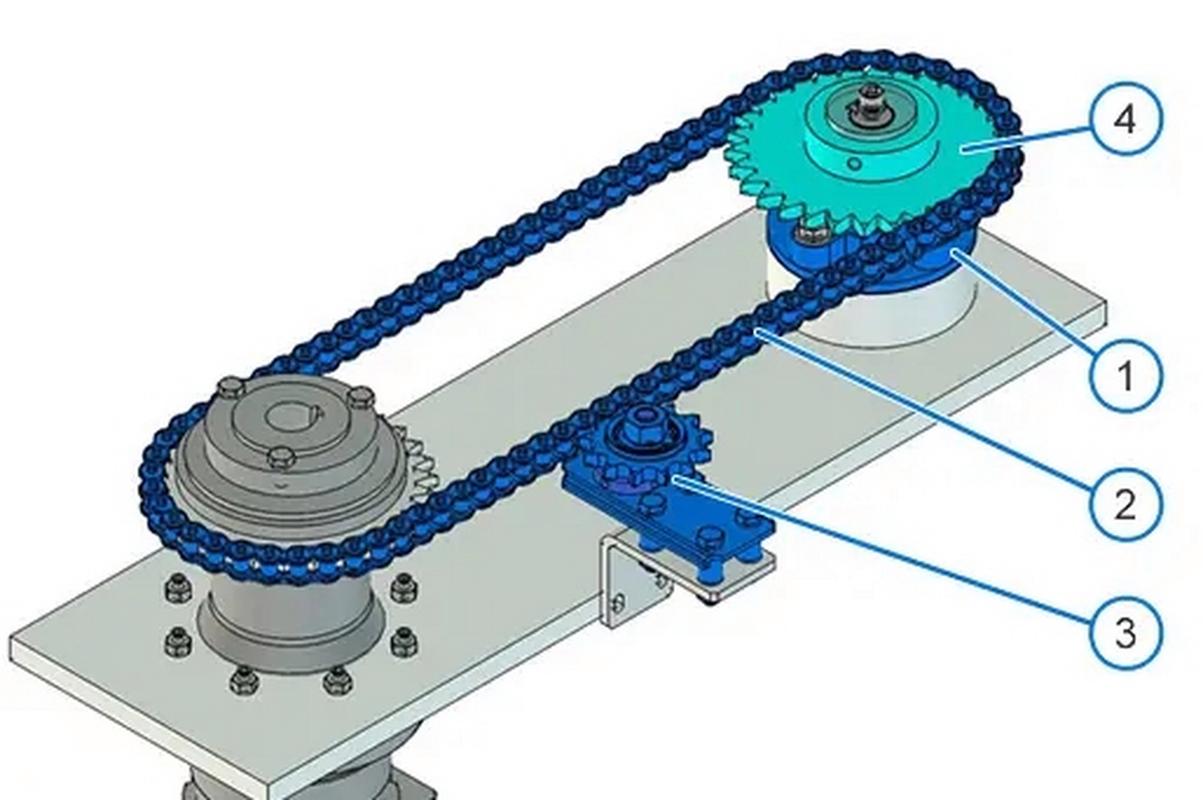

工业链条传动与输送应用场景对比示意图

安装手艺差，链条变“死链”

我见过最惨的事故——一条新换的链条，跑了两小时就断成三截。原因？安装时用铁锤硬敲，把外链板和销轴的过盈配合敲松了。还有用砂轮机打磨销轴头为了方便穿链的，简直暴殄天物。链条的销轴和外链板是过盈配合，靠压力机或专用工具压入，一旦松动，那节链节就是个定时炸弹。

还有对中。链轮不对中，受力不均，单边磨损，还容易脱链。用激光对中仪当然好，没有的话，一把平尺加塞尺也能凑合，但得细心。我记得有回自己调一对链轮，拿平尺靠上面，然后趴在联轴器那儿瞅半天……最后还是偏了。后来学乖了，调完再盘几圈，看链条在轮齿上的印痕，渐渐修正。

安装完，初始张紧要合适。一般两轮中心距可调的话，垂度取中心距的1%~2%。用手压链条中段，感觉有弹性但不松垮。跑合一段时间后再检查，新链条会有初期磨损伸长，必须及时张紧。

问：链条跑了一段时间后，发现其中几节转动不灵活，像“死结”一样，怎么处理？
答：多半是润滑脂干结或进入了粘性杂质。先用柴油或专用清洗剂泡，然后用刷子把每个关节刷透，别用钢丝刷伤镀层。清洗后晾干，再浸入热润滑脂中充分润滑，让油脂渗进销轴间隙。要是清洗后还是僵硬，那就是内部磨损或生锈，赶紧换掉那几节，别将就，否则会啃坏链轮。

选材和热处理，你没留意过的猫腻

我不是材料专家，但吃过的亏够多。很多国产链条标着40Cr、42CrMo，但热处理一塌糊涂，心部硬度不够，表面脱碳。怎么辨别？简单——锉刀试硬。用细平锉在链板侧面轻轻锉一下，如果打滑吃不住，硬度还行；要是轻易锉下铁末，退货没商量。销轴表面通常要渗碳淬火或高频淬火，硬度至少HV550以上。链板冲孔后的孔内光洁度也关键，粗糙的孔会加剧应力集中，疲劳断裂的起点就是那儿。

有家供应商给我吹他们的链条“淬火技术多先进”，结果我拿两根销轴互相敲击，断口晶粒粗大，一看就是淬火温度过高，韧性全无。当场就退了。所以，验货不能只看表面，得稍微破坏性测试一下——当然征得同意后。

问：不锈钢链条据说耐腐蚀但强度低，能用重载场合吗？
答：分型号。304不锈钢链耐腐蚀可以，强度只有碳钢的6~7成，链条板线切割感十足，容易断裂。可以考虑双相不锈钢或沉淀硬化不锈钢，如17-4PH，强度能与碳钢媲美，但价格贵几倍。或者用碳钢链条做表面达克罗或特氟龙涂层，性价比高很多，前提是涂层不磨损。

几个懒得写在报告里的小经验

1️⃣ 听声音：链条正常运转是均匀的“唰唰”声，一旦出现周期性的“咔哒”，多半是节距不均或链轮齿形磨损。哪天变成“咯嘣咯嘣”的撞击声，赶紧停，别犹豫。

2️⃣ 看润滑脂颜色：如果链条里挤出的旧脂发黑并且带银粉，那是金属磨损粉末，磨损已很严重。如果发红，可能是水汽侵入生锈了。

3️⃣ 新旧链条混用？千万别。旧链条已拉长，和新链条节距不同，导致受力严重不均，新链条那几节死的快。

4️⃣ 链轮比链条更重要。很多人频繁换链条，链轮却用到齿形尖了还舍不得换。新链条挂上磨损链轮，啮合位置跑偏，寿命用不到三成。💡 所以，换链条时务必检查链轮，磨损超过齿厚的5%果断换。

5️⃣ 存储别随意。链条要悬挂或盘圈平放，不能乱堆，更别被雨淋。我有一次发现库房链条锈得一塌糊涂，原来是屋顶漏水顺着钢梁滴到包装上，包装纸箱吸潮……后来全部用密封袋加干燥剂。

好了，啰嗦这么多，总归一句话：链条这玩意儿，机械设计里的“小角色”，但能让你产线瘫痪的，往往是它。选型、安装、保养，处处是细节。别等停了机才想起来翻手册。
