电子元器件可靠性：那些年我们掉过的坑
我至今忘不了那个下午——产线突然停摆，显示屏上红光闪烁，PLC通信中断。排查了整整两天，最后发现罪魁祸首竟是一颗小小的贴片电容。短路。烧得面目全非。价值不到一分钱的东西，让我们损失了十几万的产能。
这事儿说起来挺丢人的。但做工业设备的，谁还没被元器件坑过几次？
说实话，选元器件这事儿，一开始大家都不太当回事。规格书看看参数，价格比比，差不多就定了。然后呢？现场高温一烘，湿度一蒸，振动一颠，各种妖蛾子就出来了。
元器件的可靠性，不是设计出来的，是试错试出来的。这句话我常跟新来的工程师讲——虽然他们总以为我在危言耸听。
电子元器件失效分析显微镜照片
很多供应商给的测试报告，漂亮得像美颜过的自拍。什么MTBF几百万小时，什么通过AEC-Q200认证……打住。仔细一看，测试条件全是25°C常温。可咱们的设备呢？要么在赤道附近的矿山上暴晒，要么在北方冬天的室外冻得邦邦硬。
我就吃过这个亏。一批连接器，报告上写得好好的，结果在云贵高原的潮湿环境下，不到半年就氧化发黑，接触电阻从毫欧级飙到了几十欧。传感器信号漂得一塌糊涂。现场工程师直接骂娘。
所以现在我看报告，先翻到环境测试那几页。高温高湿、温度循环、振动冲击——这些才是工业应用的命门。尤其是温度循环，从-40°C到+85°C，来回几十次，有多少元器件扛得住？很多廉价的贴片电阻，焊点热胀冷缩几次就微裂了，阻值飘到天上去。
问：为什么有些元器件规格书参数完美，上机就出问题？
答：这就是典型的“纸上谈兵”。规格书里的参数是特定条件下的“静态”指标，但实际工况是动态的、复杂的。比如一颗运放，手册上失调电压很低，但温度一变化，温漂就大得离谱；或者电源纹波稍高，PSRR直接就崩了。更别提那些连规格书都藏着掖着的小厂货——某些参数故意不写，等你去踩坑。
所以，可靠性验证必须模拟真实工况。我是强烈建议在研发阶段就跑HALT试验的。别怕把板子搞坏，这时候坏总好过到了客户那里再坏。❗

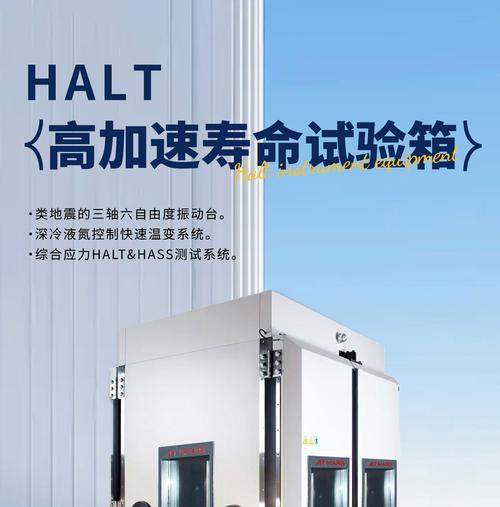

电子元器件HALT高加速寿命试验箱
聊到供应商，有句吐槽我憋了很久了——现在的市场，水太深！尤其这三年，缺芯闹得，什么牛鬼蛇神都冒出来了。翻新件、拆机件、甚至假的贴牌货，防不胜防。
有一次我们急缺一颗进口DC-DC电源模块，采购从某电子市场调了货。焊上去测试，输出纹波大得吓人，效率还低。一查，是拆机件，重新丝印的。气得我差点摔了烙铁。
元器件的渠道管理，绝对是个严肃话题。很多人只盯着价格，却忽略了背后的风险。我总结了几条血泪经验：
✅ 对代理商做背调：查原厂授权，看他们的库存系统是不是连到了原厂数据库。那种发邮件询价半天回不来的，十有八九是倒货的。
✅ 批次一致性：别以为同一个型号就一样。不同批次可能改过制程，甚至换过晶圆厂。我们吃过亏：上一批MLCC电容没事，下一批同样规格的，直流偏压特性差了一大截，导致滤波器失效。
✅ 存储条件：很多代理商把MOS管扔在普通货架上，仓库比我家地下室还潮。这种器件，焊接的时候就是“爆米花”效应——内部受潮，高温爆裂。要问他们要干燥包装的证明，甚至要求发货前重新烘烤。
问：如何快速判断一个元器件供应商是否靠谱？
答：可以试试“灵魂三问”。第一，能提供完整批次溯源信息吗？从原厂到你的桌面，每一步都有记录。第二，有专门的质量工程师对接吗？还是只有一个销售？第三，敢不敢签质量保证协议，明确失效赔偿？如果这三条都含含糊糊，趁早换掉。另外，也可以要求做一次小批量的DPA（破坏性物理分析），切几个样品看看内部结构，有没有明显的工艺缺陷。这样做一次，基本能筛掉那些乱七八糟的渠道。
说到这儿，忍不住再啰嗦一句：某些国产被动元器件，这几年进步是真的快，性价比超高，但也要分品类。电容我认准风华高科和三环，电阻偏好国巨，连接器倒是觉得长江连接器挺能打。这算不算打广告？哈哈，好东西忍不住分享。💡
每次评审原理图，我最爱问的一句话：“你选的这个料，留够余量没有？”
不是开玩笑。工业现场可不是实验室。假定24V供电，你以为稳稳的？现场的浪涌和过冲，可能让你测到40V。所以我定了个规矩：所有电源接口的电容，耐压至少得是标称电压的1.5倍；关键信号线上的TVS管，更是要仔细算箝位电压。
降额设计是可靠性的第一道防线。很多人不理解为什么电阻也要降额？你以为0805封装标称功率1/8W就真的可以长期跑1/8W？环境温度70°C的时候，功率曲线早就滚降了。不降额的话，电阻体温度轻松过百，老化速度指数级上升，没两年阻值就偏了。
还有一件事，特别容易被忽视：元器件与PCB的匹配。有个项目，用了大封装的钽电容，直接贴在板边。结果震动测试时，板子形变导致电容的应力过大，陶瓷体微裂。后来改成了软端子类型，又把电容转了个90度放置，才解决。这些细节，书里没有，全靠哭着交学费换来的。
另外，再提个醒：千万别迷信“一颗料包打天下”。某款MCU，商业级能跑-20~70°C，但工业现场要求-40~85°C，你就得老老实实选工业级。还有晶振，普通的无源晶振温飘大，关键通信就得上有源温补晶振（TCXO）。这些“不起眼”的地方，往往是系统稳定的终极短板。
说实话，现在工业物联网、预测性维护这些概念很火，但我更在意底层元器件的健康。比如，传感器的长期漂移，继电器触点粘连，电容的ESR升高……这些才是机器换人之后真正的“慢性病”。我见过不少智能工厂，上位机界面炫得不行，底层一个光电开关误触发就能让整条线停机。数字化的第一步，先把模拟量和功率器件的可靠性搞定吧。
最后，送大家一句话：元器件是工业设备的细胞。想做出皮实的设备，就多一点敬畏心，少一点侥幸心。毕竟，每一次深夜接到客户故障电话的懊恼……都是当初选型时脑子进的水。现在流的泪，可都是那时候的锅啊。
这事儿说起来挺丢人的。但做工业设备的，谁还没被元器件坑过几次？
说实话，选元器件这事儿，一开始大家都不太当回事。规格书看看参数，价格比比，差不多就定了。然后呢？现场高温一烘，湿度一蒸，振动一颠，各种妖蛾子就出来了。
元器件的可靠性，不是设计出来的，是试错试出来的。这句话我常跟新来的工程师讲——虽然他们总以为我在危言耸听。
电子元器件失效分析显微镜照片
一、可靠性测试的「假象」
很多供应商给的测试报告，漂亮得像美颜过的自拍。什么MTBF几百万小时，什么通过AEC-Q200认证……打住。仔细一看，测试条件全是25°C常温。可咱们的设备呢？要么在赤道附近的矿山上暴晒，要么在北方冬天的室外冻得邦邦硬。
我就吃过这个亏。一批连接器，报告上写得好好的，结果在云贵高原的潮湿环境下，不到半年就氧化发黑，接触电阻从毫欧级飙到了几十欧。传感器信号漂得一塌糊涂。现场工程师直接骂娘。
所以现在我看报告，先翻到环境测试那几页。高温高湿、温度循环、振动冲击——这些才是工业应用的命门。尤其是温度循环，从-40°C到+85°C，来回几十次，有多少元器件扛得住？很多廉价的贴片电阻，焊点热胀冷缩几次就微裂了，阻值飘到天上去。
问：为什么有些元器件规格书参数完美，上机就出问题？
答：这就是典型的“纸上谈兵”。规格书里的参数是特定条件下的“静态”指标，但实际工况是动态的、复杂的。比如一颗运放，手册上失调电压很低，但温度一变化，温漂就大得离谱；或者电源纹波稍高，PSRR直接就崩了。更别提那些连规格书都藏着掖着的小厂货——某些参数故意不写，等你去踩坑。
所以，可靠性验证必须模拟真实工况。我是强烈建议在研发阶段就跑HALT试验的。别怕把板子搞坏，这时候坏总好过到了客户那里再坏。❗
电子元器件HALT高加速寿命试验箱
二、供应商的「小九九」
聊到供应商，有句吐槽我憋了很久了——现在的市场，水太深！尤其这三年，缺芯闹得，什么牛鬼蛇神都冒出来了。翻新件、拆机件、甚至假的贴牌货，防不胜防。
有一次我们急缺一颗进口DC-DC电源模块，采购从某电子市场调了货。焊上去测试，输出纹波大得吓人，效率还低。一查，是拆机件，重新丝印的。气得我差点摔了烙铁。
元器件的渠道管理，绝对是个严肃话题。很多人只盯着价格，却忽略了背后的风险。我总结了几条血泪经验：
✅ 对代理商做背调：查原厂授权，看他们的库存系统是不是连到了原厂数据库。那种发邮件询价半天回不来的，十有八九是倒货的。
✅ 批次一致性：别以为同一个型号就一样。不同批次可能改过制程，甚至换过晶圆厂。我们吃过亏：上一批MLCC电容没事，下一批同样规格的，直流偏压特性差了一大截，导致滤波器失效。
✅ 存储条件：很多代理商把MOS管扔在普通货架上，仓库比我家地下室还潮。这种器件，焊接的时候就是“爆米花”效应——内部受潮，高温爆裂。要问他们要干燥包装的证明，甚至要求发货前重新烘烤。
问：如何快速判断一个元器件供应商是否靠谱？
答：可以试试“灵魂三问”。第一，能提供完整批次溯源信息吗？从原厂到你的桌面，每一步都有记录。第二，有专门的质量工程师对接吗？还是只有一个销售？第三，敢不敢签质量保证协议，明确失效赔偿？如果这三条都含含糊糊，趁早换掉。另外，也可以要求做一次小批量的DPA（破坏性物理分析），切几个样品看看内部结构，有没有明显的工艺缺陷。这样做一次，基本能筛掉那些乱七八糟的渠道。
说到这儿，忍不住再啰嗦一句：某些国产被动元器件，这几年进步是真的快，性价比超高，但也要分品类。电容我认准风华高科和三环，电阻偏好国巨，连接器倒是觉得长江连接器挺能打。这算不算打广告？哈哈，好东西忍不住分享。💡
三、实战选型：从「能用」到「皮实」
每次评审原理图，我最爱问的一句话：“你选的这个料，留够余量没有？”
不是开玩笑。工业现场可不是实验室。假定24V供电，你以为稳稳的？现场的浪涌和过冲，可能让你测到40V。所以我定了个规矩：所有电源接口的电容，耐压至少得是标称电压的1.5倍；关键信号线上的TVS管，更是要仔细算箝位电压。
降额设计是可靠性的第一道防线。很多人不理解为什么电阻也要降额？你以为0805封装标称功率1/8W就真的可以长期跑1/8W？环境温度70°C的时候，功率曲线早就滚降了。不降额的话，电阻体温度轻松过百，老化速度指数级上升，没两年阻值就偏了。
还有一件事，特别容易被忽视：元器件与PCB的匹配。有个项目，用了大封装的钽电容，直接贴在板边。结果震动测试时，板子形变导致电容的应力过大，陶瓷体微裂。后来改成了软端子类型，又把电容转了个90度放置，才解决。这些细节，书里没有，全靠哭着交学费换来的。
另外，再提个醒：千万别迷信“一颗料包打天下”。某款MCU，商业级能跑-20~70°C，但工业现场要求-40~85°C，你就得老老实实选工业级。还有晶振，普通的无源晶振温飘大，关键通信就得上有源温补晶振（TCXO）。这些“不起眼”的地方，往往是系统稳定的终极短板。
说实话，现在工业物联网、预测性维护这些概念很火，但我更在意底层元器件的健康。比如，传感器的长期漂移，继电器触点粘连，电容的ESR升高……这些才是机器换人之后真正的“慢性病”。我见过不少智能工厂，上位机界面炫得不行，底层一个光电开关误触发就能让整条线停机。数字化的第一步，先把模拟量和功率器件的可靠性搞定吧。
最后，送大家一句话：元器件是工业设备的细胞。想做出皮实的设备，就多一点敬畏心，少一点侥幸心。毕竟，每一次深夜接到客户故障电话的懊恼……都是当初选型时脑子进的水。现在流的泪，可都是那时候的锅啊。
