一块指甲盖大小的芯片，里面能塞进上百亿个晶体管。这事儿搁三十年前，没人敢信。但今天——2025年，3纳米芯片都已经量产了。然而，造出这样的集成电路，难度堪比在头发丝上雕出一座城市，还得保证每条街道畅通无阻。说实话，从沙子到成品芯片，中间要趟过的雷区，多得让人头皮发麻。 半导体硅晶圆在无尘室中传输

前道工艺：一场和原子的残酷博弈

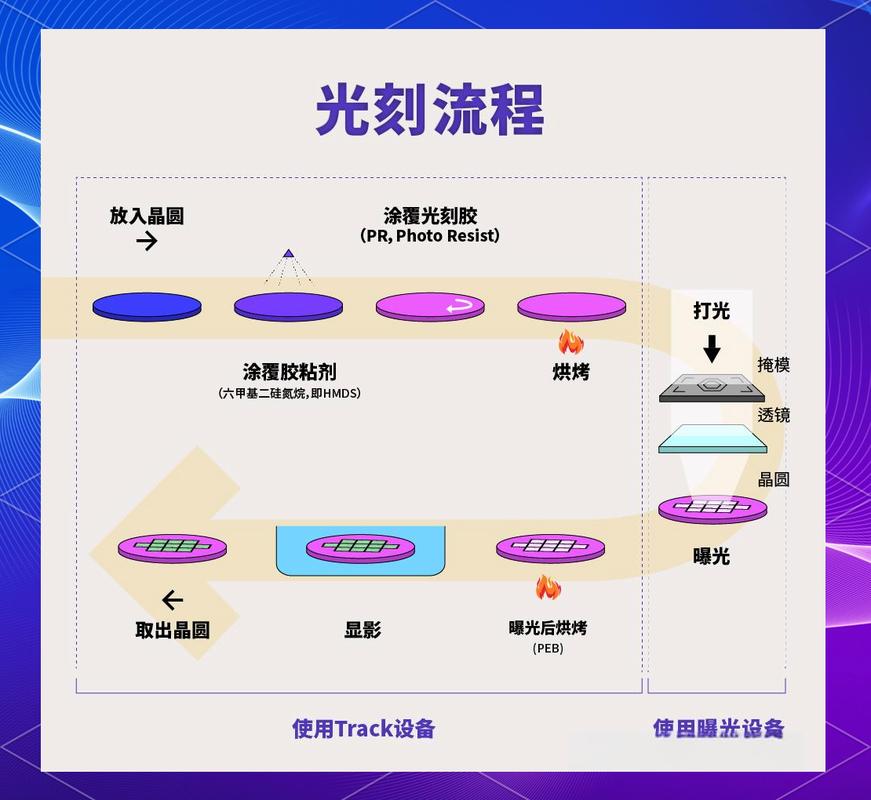

集成电路制造，前道工艺是大头。氧化、光刻、刻蚀、沉积、掺杂……听起来像化学课，实际上每一步都是烧钱的祖宗。就拿光刻胶来说，一桶日本产的ArF光刻胶，比同体积的黄金还贵。更憋屈的是，有些材料，有钱也未必买得到。 问：一枚芯片到底要经历多少道工序？ 答：粗略算，从裸硅片到可测试的晶圆，大约要过3000道工序。听着都晕。其中最核心的，当属光刻，它决定了晶体管的尺寸。但其他步骤同样致命——刻蚀不均匀？整片报废。薄膜应力不对？晶圆翘曲，后面没法弄。这个行业，良率就是命。新晶圆厂投产头两年，良率能爬到90%就算祖上烧高香了。 集成电路光刻工艺曝光系统示意图

光刻之痛：EUV不是万能药

光刻之痛：EUV不是万能药 EUV光刻机，工业皇冠上的明珠，这话不假。ASML一家独大，一台卖到三四亿欧元，还得排队求着买。可即便有了EUV，事情也没那么顺。光源功率、镜头污染、光刻胶灵敏度……每个环节都在拖后腿。而且，随着尺寸缩到2纳米以下，EUV也开始力不从心。多重曝光次数越来越多，成本飙升。有工程师私下吐槽：“再这么搞下去，芯片真要变成奢侈品了。” 问：那不用光刻行不行？ 答：理论上可以。纳米压印、定向自组装、电子束直写……这些技术喊了十几年，至今没一个能真正替代光学光刻。纳米压印模板寿命短，缺陷率高；电子束直写慢得让人绝望，一片晶圆能画一整天。所以，至少未来五年，光刻还是王道——哪怕它又贵又难伺候。

封装革命：3D堆叠的野望与缝合难题

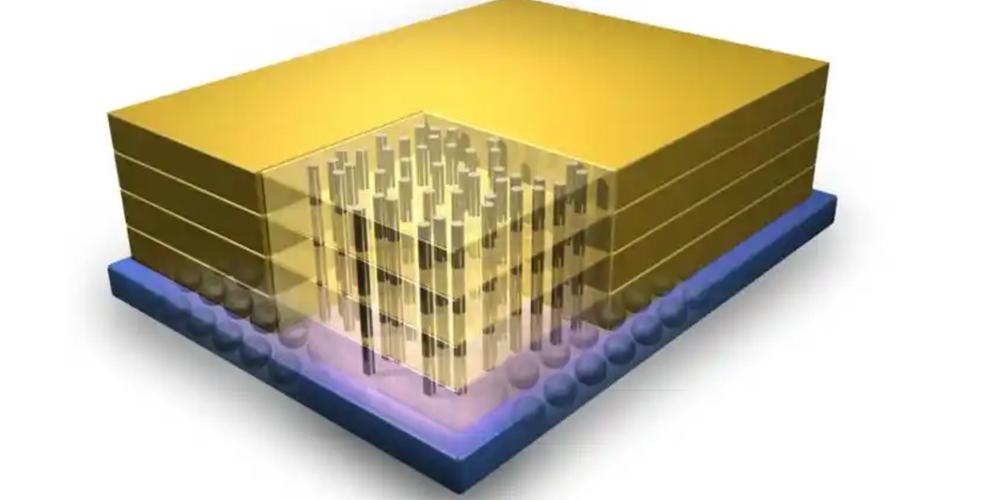

封装革命：3D堆叠的野望与缝合难题 以前，封装就是个“包工头”，把芯片包起来，连上引脚。现在？先进封装直接成了性能救星。台积电的CoWoS、英特尔的EMIB、三星的X-Cube……说白了，就是把芯片像乐高一样堆起来。逻辑芯片、存储芯片、硅桥，全都塞进一个巴掌大的封装基板里。散热？串扰？应力？问题一箩筐。最近有个案例，某大厂的AI加速器因为封装基板翘曲，良率直接腰斩。损失的钱，够一个小国家吃一年。 问：为什么先进封装突然火了？ 答：摩尔定律放缓，大家只能从平面转向立体。堆叠之后，带宽暴增，功耗反而降低。但封装的门槛一点不比前道低。微凸点间距要从40微米缩到10微米，混合键合技术连原子级平整度都要求。感觉就像让两座摩天大楼严丝合缝地对接，还不能用胶水。这活儿，没点强迫症干不了。 夜深了，晶圆厂的无尘室里，机械臂还在不知疲倦地抓取晶圆。光刻机的激光脉冲，每秒数万次，雕刻着肉眼看不见的世界。集成电路这场制造马拉松，没有终点。
