去年在展会上摸到一块碳纤维增强PEEK板，轻得像铝，硬得像钢——当场我就爆了粗口。这玩意，简直就是金属的噩梦。💡 PEEK，聚醚醚酮，高分子材料里的高冷品种。耐温260度，化学稳如狗，自润滑，还特轻。说实话，十年前我用它做过一个石油井下传感器外壳，单价贵得老板直皱眉。但现在，情况变了。

国产化砸价太狠。以前一吨七八十万，现在金发、沃特这些厂能压到四五十万。下游跟疯了一样，从航空紧固件到人骨植入，全在试。不过话说回来，这材料娇气得很，注塑温度要上到380，模具水路设计错了，缩水坑能让你怀疑人生。❗

从螺丝到航天：PEEK的疯狂跨界

你很难想象，同一类高分子材料，既能拧在战斗机襟翼上，又能塞进人体脊椎。PEEK的跨界能力，是建立在一组矛盾上的：比铝轻30%，强度却追平淬火钢。更变态的是它的耐疲劳性——做个旋转关节，两千万次循环，磨损量几乎测不出来。这不就是给工业旋转密封件预备的吗？

但别急着拍板。我见过一个哥们，拿PEEK齿轮替掉青铜件，噪音降了10分贝，结果三个月后齿面点蚀，因为载荷算错了。高分子材料的蠕变特性，在高温时是坑。你要拿它当万能药，准栽。

航空发动机PEEK密封环安装测试场景

现在连3D打印都在抢注塑的活。FDM工艺打PEEK，层间结合力能到注塑件的85%，小批量做复杂流道模具，七天交货。可打印参数调试，那真叫玄学——喷嘴温度400度，热床120度，还得扣个恒温罩，稍有不慎就翘曲。我上次调了三天，打废两公斤线材，最后发现是干燥没到位。PEEK吸湿率虽低，但加工要求含水量必须小于0.02%，不然水解啪一下就裂。

问：PEEK和普通工程塑料比，强在哪？
答：打个比方，尼龙是家轿，PEEK是F1赛车。普通工程塑料碰到浓硫酸就跪，PEEK在200度蒸汽里泡半年，性能掉不到5%。而且它自带阻燃V-0级，不用加卤素阻燃剂。但你要是一扳手砸下去，它的缺口敏感性会让你哭——必须做圆弧过渡设计，锐角等于找死。

所以航天那帮人爱它。猎鹰火箭的星链卫星支架，全换成短切纤维增强PEEK，单颗减重200克，发射成本省出几辆特斯拉。还有石油钻探的密封球，下井深度8000米，温度180度，金属密封变形就漏，PEEK球却游刃有余。✅

注塑还是打印？工艺选择里的坑与路

大批量生产，注塑没跑。但PEEK的注塑，不是老师傅调调锁模力就能搞定的。它结晶速率快，模具必须用油温机控温在160-200度之间，热流道还要做绝热垫。有次帮朋友调机，看到浇口处银丝不止，查了三天才发现是螺杆压缩比不对——普通PP料3:1，PEEK要1.5:1，剪切热太大就降解。那批货全废，损失二十万。

更邪门的是后处理。PEEK注塑件必须退火，慢慢升到200度保温两小时，再随炉冷。跳过这步？内应力分分钟让你变形。❗

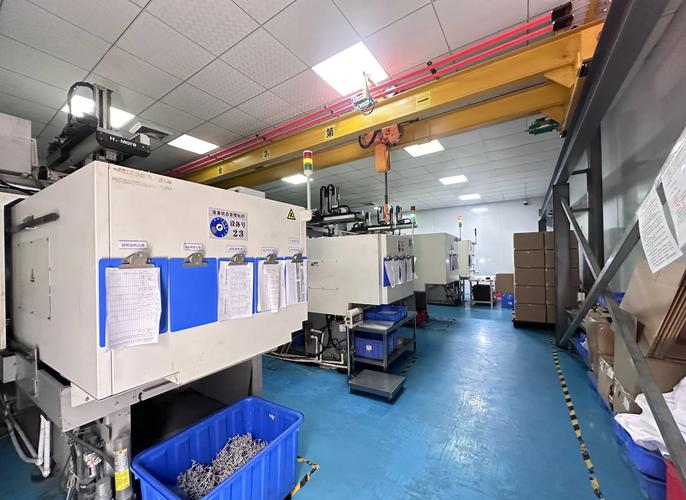

PEEK注塑车间高温模腔与机械手取件实拍

如果只做几十件，3D打印反而省钱。省模具费，省时间。但打印件表面粗糙，做密封配合面还得精加工。有人用铬酸洗PEEK打印件，想增加表面活性，结果洗出微裂纹，得不偿失。我的土办法：砂纸从600目磨到2000目，再超声波清洗，比等离子处理还稳。

问：小批量生产PEEK件，注塑和机加加工怎么选？
答：这个坑我踩过。图便宜买PEEK棒料自己上车床，刀具磨损快得一批，切削热把材料烧成焦黄色，性能全完。后来改注塑，模具才三万元，比报废的棒料还便宜。但前提是你的件要有足够的壁厚均匀度，否则缩水率会让你怀疑人生。建议壁厚控制在2-4mm，加筋过渡。

成本与性能的博弈：值不值？

都说PEEK贵，但算全寿命成本，常有惊喜。一个化工厂的离心泵口环，原来用哈氏合金，半年腐蚀穿孔，换成PEEK，用了三年只换一次。采购价贵三倍，但停机损失一算，总成本降了80%。💡

不过医疗级那价格，真他妈黑。普通工业级颗粒五百一公斤，医疗级直接翻三番。你问差在哪？无非是ISO 13485认证和批次追溯。有家器械厂耍小聪明，买工业级料自己注塑髋关节臼杯，被FDA罚了三千万。高分子材料这行，合规红线碰不得。

还有个趋势：回收料掺用。PEEK废料粉碎重注，力学性能掉15%，但有些非关键结构件完全够用。现在欧洲搞循环经济，逼着供应商承诺30%回收料比例。国内呢？大部分小厂还是不敢用，怕批次一致性被查。

实话讲，PEEK不是万能药。它怕紫外线，户外用必须加碳黑；它不耐强氧化酸，电镀前处理要避开硝酸。但在这个追求极致轻量化、耐苛刻工况的时代，高分子材料正从配角走向核心。下一场革命？我看好连续纤维增强PEEK热塑性预浸带，用在风电叶片主梁上，比环氧树脂的可回收性高不止一个档次。可那又是另一个战场了。
