南京PCBA代工：12层板叠层⽅案
12层PCB板叠层方案是一种常见的电路板设计方案，适用于需要较高复杂度和性能的电子设备。它具有更多的层次和更高的密度，可以提供更好的电信号传输和功耗管理能力。云恒小编将详细介绍12层PCB板叠层方案的设计原理和应用场景。

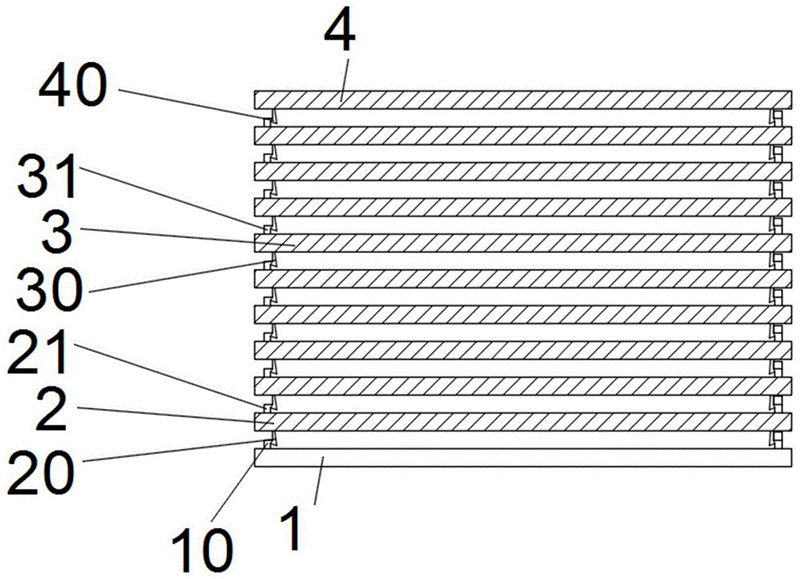

首先，让我们了解什么是12层PCB板叠层方案。PCB，全称是Printed Circuit Board，即印刷电路板，是一种用于机电设备上布线和支撑电子元件的基板。12层PCB板叠层方案是将电路设计分布在12个不同的层次上，每一层都有不同的电路图案和电路连接。这种方式可以提供更多的信号传输通道，并减少电路之间的干扰。
接下来，我们来了解12层PCB板叠层方案的设计原理。在12层PCB板叠层方案中，每一层都可以分为信号层、电源层和地面层。信号层主要用于传输信号，电源层主要用于电源供应，地面层主要用于接地。通过将电路设计分别布局在不同的层次上，可以避免信号之间的相互干扰，并提供更好的信号完整性和电源稳定性。另外，在12层PCB板叠层方案中，还会设计内部层，用于连接不同的层次和提供更多的电路间连接。
在实际应用中，12层PCB板叠层方案常用于需要高性能和高密度的电子设备中。例如，通信设备、计算机服务器、工业自动化设备等。这些设备通常需要处理大量的数据和信号，并要求高速传输和稳定性。通过使用12层PCB板叠层方案，可以提供更多的信号层，以支持更高的数据传输速率；同时，通过电源层和地面层的设计，可以提供更稳定的电源供应和减少电磁干扰。
除了提供更好的性能和稳定性外，12层PCB板叠层方案还具有更高的设计自由度和灵活性。由于有更多的层次可用，设计师可以更好地布局和分隔电路，以避免干扰和交叉干扰。此外，12层PCB板叠层方案还可以实现更小的尺寸和更高的集成度，使得整体设备更紧凑和轻便。
然而，12层PCB板叠层方案也存在一些挑战和限制。首先，设计和制造12层PCB板的成本较高。由于需要多层次的布线和连接，制造过程更加复杂，需要更高的工艺水平和更长的制造周期。此外，12层PCB板叠层方案还需要高质量的材料和可靠的制造技术，以确保电路板的性能和可靠性。因此，在选择12层PCB板叠层方案时，需要综合考虑成本、性能和制造可行性等因素。
12层PCB板叠层方案是一种常见的电路板设计方案，适用于需要较高复杂度和性能的电子设备。它通过将电路设计分布在不同的层次上，可以提供更多的信号传输通道，并减少电路之间的干扰。12层PCB板叠层方案在通信设备、计算机服务器、工业自动化设备等领域得到广泛应用。然而，它也面临着制造成本高和技术要求高的挑战。在实际应用中，需要综合考虑成本、性能和制造可行性等因素，选择合适的电路板设计方案。
