我在成套厂干了十五年，最近被一个项目气得不轻。 起因很简单：一客户指定要 KYN28 中置柜，方案图来回改了七版——最后现场安装空间不够，电缆拐弯半径直接傻眼。说实话，那瞬间我脑子里就四个字：何苦来哉。 很多人觉得开关设备就是个铁壳子加几个断路器，能合闸能分断就行。大错特错。你去看 2024 年国网新发布的技术规范，光是针对 12kV 开关柜的凝露试验要求就改了三次。更别提环保气体绝缘设备这条新赛道，几乎把 SF6 柜子逼到了墙角。

中压开关柜的“两难”：AIS 真的过时了吗？

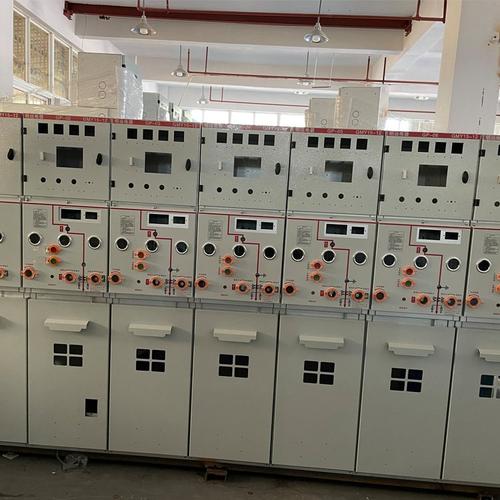

空气绝缘开关设备——也就是大家平时说的 AIS——最让人头疼的是占地面积。一个典型的 10kV 配电室，用 KY N61-40.5 柜型，单排布置八台柜子，净深少说 2.5 米，加上操作通道，没有五米纵深根本转不开身。但它的好处也是一目了然：故障点肉眼可见，母线检修方便，散热靠自然对流就够了，连风机都省了。 中压空气绝缘开关柜AIS内部结构 反观气体绝缘开关设备（GIS），充气柜那套密封结构能把空间缩到 AIS 的三分之一。可代价呢？SF6 气体泄漏不光是环保问题——一公斤六氟化硫的温室效应是 CO₂ 的两万三千倍——更致命的是微水控制。我见过一组 35kV C-GIS 因为密封圈老化，内部凝露导致相间短路，整段母线烧成麻花。 ❗所以千万别迷信“充气柜一定比空气柜先进”。这句话我打印出来贴在办公室墙上了。

固体绝缘：那个被吹上天的技术，实际用起来怎样？

前年行业里刮起一阵“固体绝缘开关设备”旋风，说什么彻底替代 SF6、环保又紧凑。确实，采用固封极柱和环氧树脂浇注主回路的结构，理论上把气体泄漏风险降到了零。但问题来了：固体绝缘材料一旦发生局部放电，碳化痕迹会沿着绝缘表面爬升，最终演变成贯穿性击穿——这个过程往往是不可逆的，根本没有气体绝缘那种“自恢复”特性。 固体绝缘开关柜环氧树脂浇注极柱 有个同行在西部风电场用了某品牌固体柜，海拔 3000 米，运行两年后 PT 柜炸了。解剖一看，环氧件内部有细微气孔，高海拔低气压下局部放电量超标十倍。厂家说是“运行环境超出设计工况”——得，又是一笔烂账。

开关设备选型的 QA：那些你不敢问供应商的问题

开关设备选型的 QA：那些你不敢问供应商的问题 问：既然 SF6 被管控得越来越严，为什么市场上充气柜反而卖得更多了？ 答：这得拆开看。一方面存量项目指定 SF6 柜的习惯还没改过来，设计院照抄图纸的毛病你懂的；另一方面，所谓“环保气体”绝缘柜（比如用干燥空气、氮气或 C5 混合气体）这两年的成熟度确实上来了。比如某外资品牌的 12kV N2 绝缘开关柜，额定充气压力才 0.02 MPa，泄漏后直接用瓶装氮气补充就行，运维比 SF6 省心。不过话说回来，这类柜子的成本目前还是偏高——一台二级能效的真空断路器气体柜，单价比同等配置的空气柜贵 40%。 问：用在化工厂那种腐蚀性环境，开关设备咋选？户内柜当户外柜用行不行？ 答：千万别！我参与过一个农药中间体项目，业主为了省钱把 GGD 低压柜直接装在露天平台下，结果三个月铜排腐蚀成绿毛怪——那味道冲得……算了不提。正经做法是：先看防腐蚀等级。如果只是轻微化学气氛，可以用加强型五防联锁中置柜，母排套热缩套管，二次插件镀金处理。如果是强酸强碱环境，最好上全密封气体绝缘开关设备，甚至用不锈钢气箱加航插转接。额外提醒一句，柜内除湿器必须用半导体冷凝式，别选加热型——后者把潮气赶到冷端，反而会在绝缘件表面结露。 💡还有个冷知识：开关设备铭牌上那个“凝露试验”通过标识，不代表你就可以高枕无忧。那个试验是在温度骤变条件下做的，和你现场稳定的潮湿起露是两码事。

智能化，别被花里胡哨的功能晃了眼

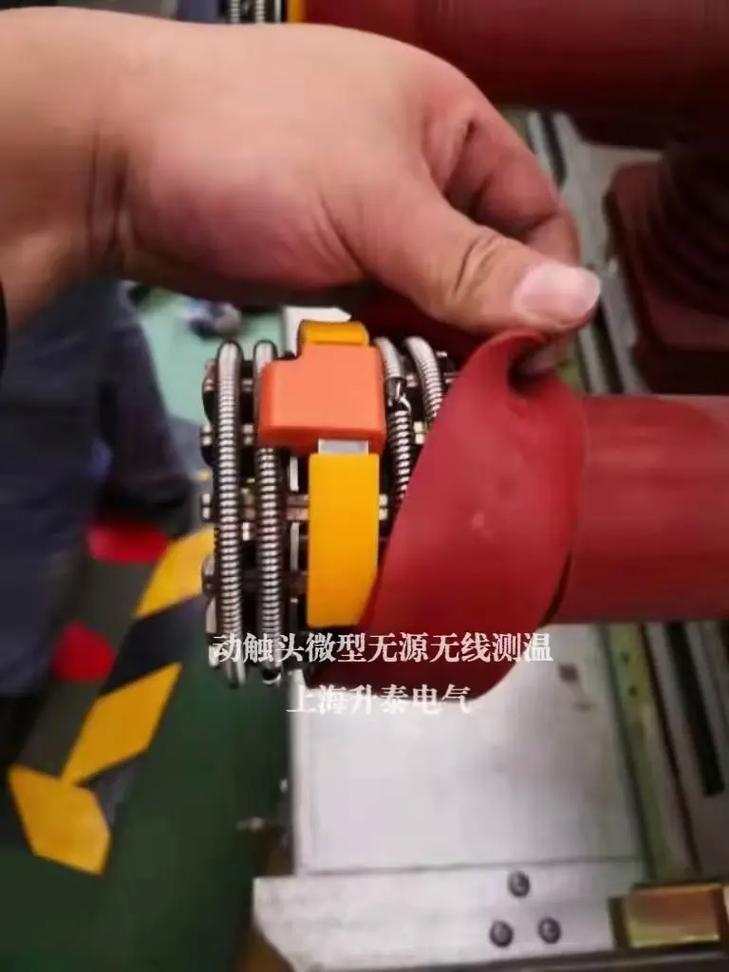

这两年开关设备的在线监测功能简直卷上天：特高频局放、SF6 微水密度、断路器机械特性、触头测温……一套传感器下来，价格快赶上半个柜体。可实际用起来呢？我见过最离谱的案例：某数据中心配电间，智能开关柜的局放监测天天报警，运维人员后来直接把告警声关掉——因为传感器太灵敏，连隔壁工地电焊干扰都捕捉成异常脉冲。 真正的智能化核心应该是主回路温度实时上传和断路器电寿命评估。触头测温只要用无源无线传感器，配合边缘计算网关做趋势分析，提前预警发热点就够了。至于分合闸线圈电流波形那些，对于 90% 的工业用户纯属锦上添花。 开关柜触头无线测温传感器安装 最后扯几句实话。选开关设备，本质上是在可靠性、占地、维护成本三者之间做权衡。别听厂家吹什么“免维护”——真空断路器灭弧室都会慢性漏气，只是时间长短问题。建议你在技术协议里明确写入“机械寿命实测次数”和“额定短路开断次数后的状态检查标准”，这比要一堆资质证书实在。 毕竟，柜子是你用，不是销售用。
