工业电缆选型与维护:那些参数表上没有的致命细节
干了二十年电气,最怕什么?不是高压电,不是设备故障——是选错电缆。一根线选错,轻则跳闸停产,重则火灾爆炸。可偏偏,太多人只看价格,不看参数。甚至有人照着上一张图纸直接下单。图纸十年没更新了?不管。能用就行。结果出事了,拍大腿。
说实话,电缆这玩意儿,70%的故障都源于选型和安装。厂家给你的参数表,全是理想环境下的实验室数据。到了现场呢?高温、潮湿、腐蚀、机械应力……谁给你保证?
1. 截面积不是越大越好,载流量才是命门
先纠正一个误区:电缆截面积选大一点,安全。错!盲目加大截面积,不仅浪费铜材,还会导致端子连接过热——因为接触电阻与截面积不匹配。更关键的是敷设方式。同一根电缆,明敷和穿管,载流量能差30%以上。你看过那个修正系数表吗?环境温度每升高5℃,载流量就要打9折。但实际车间里,夏天温度飙到45℃,有几个设计师会在计算时乘0.8的?
工业厂房电缆桥架密集敷设高温场景
问:现场用变频器,电缆怎么选?
答:变频器输出端电缆,必须用对称屏蔽电缆,屏蔽层要360°接地。普通四芯电缆没屏蔽,高频谐波会辐射干扰周围仪表,我就见过一个案例,某化工厂因为变频电缆没屏蔽,DCS信号乱跳,差点误开阀门。另外,电缆长度超过50米,建议加输出电抗器,否则电机绝缘扛不住尖峰电压。
还有铠装层。有人以为铠装就是保护机械损伤,其实它还影响涡流。单芯电缆如果用钢带铠装,涡流能让电缆烧红——必须用非磁性材料铠装,比如铝合金。这些小字,参数表最底下才有。不看?等着出事吧。
2. 阻燃与耐火:一个要命的概念混淆
火灾事故调查报告里,经常出现一句话:“电缆延燃导致火势扩大”。一问,买的都是“阻燃电缆”。阻燃就能不烧吗?天真。阻燃电缆只是延缓燃烧,离开火焰会自熄,但根本扛不住高温火焰长时间烧烤。真要保证火灾时消防设备继续工作——消防泵、排烟风机、应急照明——必须用耐火电缆。
怎么选?看标准。阻燃看GB/T 18380,成束燃烧试验;耐火看GB/T 19216,在750℃火焰下烧90分钟还能通电。有些厂家玩文字游戏,标“阻燃耐火”,其实是普通阻燃电缆加了一层云母带,根本没做过耐火试验。认准独立耐火试验报告,别信口头承诺。
阻燃电缆成束燃烧试验对比图
问:新建厂房,消防干线用什么电缆合适?
答:矿物绝缘电缆(BTTZ)最可靠。氧化镁绝缘,铜护套,真防火,950℃都能用3小时。但施工难度大,接头贵。退而求其次,用柔性矿物绝缘电缆(YTTW/RTTZ),施工方便些。千万别用普通耐火电缆代替,我亲眼见过一场火,耐火电缆的云母带烧成粉末,导线短路,消防泵全停了。
顺便吐槽一句:有人拿阻燃电缆走消防桥架,理由是省钱。省钱?那是拿人命省钱。规范GB 50016明确要求消防线路用耐火电缆,怎么到现场就打折了?
3. 敷设的“潜规则”:弯曲半径与热胀冷缩
买了好电缆,敷设不当也白费。最常犯的错:弯曲半径太小。交联聚乙烯绝缘电缆,最小弯曲半径是电缆外径的15倍。但现场为了美观,硬弯90度,绝缘层内伤,几年后击穿。还有固定夹具——单芯电缆的夹具必须用非磁性材料,否则涡流发热,电缆寿命打对折。
还有个冷知识:电缆会呼吸。负荷变化引起热胀冷缩,如果没有伸缩弧,接头会松动。去年某数据中心停电,就是因为电缆井里没留伸缩弯,冬天冷缩把接线端子拉断了。这种设计细节,图纸上从来不标,全靠老师傅经验。

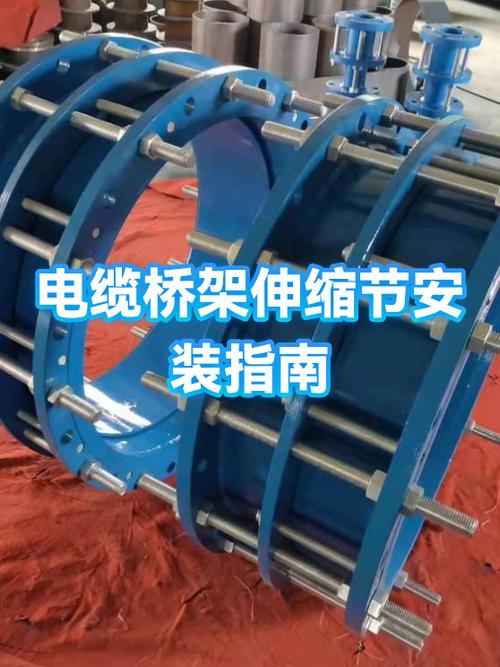

电缆桥架内热胀冷缩伸缩弧安装示意
问:户外敷设电缆,防水怎么做?
答:中间接头最怕水。哪怕有铠装,接头盒里灌胶必须饱满,而且要埋地后加沙砖保护。我见过一个项目,电缆井积水,接头泡了半年,绝缘电阻降到0。后来加了自动排水泵,但接头已经腐蚀了。所以,户外电缆首选全密封防水接头,成本高点,但省心。
……说到底,电缆的坑,都是因为“看不见”。看不见载流量修正,看不见燃烧试验报告,看不见热胀冷缩。选型时对着参数表勾选最便宜的,结果运维成本翻几倍。下次招标,别光盯着单价,全生命周期成本才是王道。
最后透露个行业内幕:有些电缆厂偷铜。2.5平方毫米的线,实际截面积只有2.2,电阻超标,发热严重。怎么防?到货后抽样送检,测导体直流电阻。别怕麻烦,这是最后一道防线。
