在现代数字电子领域中，ASIC（Application-Specific Integrated Circuit）和FPGA（Field-Programmable Gate Array）是两种常见的集成电路设计技术。尽管它们都可以满足特定应用需求，但在频率方面有明显的差异。本文将解析ASIC频率可以达到GHz级别，而FPGA仅能达到几百MHz的原因。

　　一、工艺差异

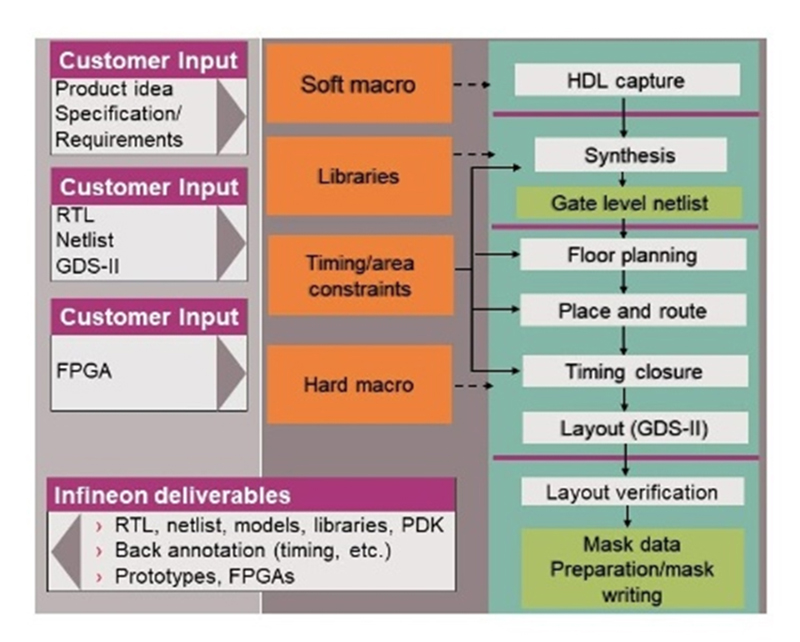

　　ASIC和FPGA在制造工艺上存在明显的差异，这直接影响了它们的频率能力。ASIC芯片是通过工艺流程进行生产的，允许在设计过程中优化电路结构和参数。相比之下，FPGA是可编程的芯片，其电路结构由可重构逻辑单元（CLBs）组成，这限制了其频率优化的自由度。

　　ASIC制造过程中采用了更先进的制造工艺，如7纳米、5纳米甚至更细微的工艺节点。这些工艺提供了更小的晶体管和更短的信号传输路径，减少了信号延迟和功耗。相比之下，FPGA的制造工艺相对较旧，常用的工艺节点可能在20纳米以上。因此，ASIC在频率方面具有明显的优势。推荐阅读：振动传感器是什么

　　二、电路结构和布局

　　ASIC和FPGA在电路结构和布局方面的不同也是频率差异的关键因素。ASIC芯片在设计时可以定制电路结构，从而在时序和布线方面进行优化。这使得ASIC能够通过缩短信号路径、优化时钟网络和减少干扰等方式，提高芯片的工作频率。

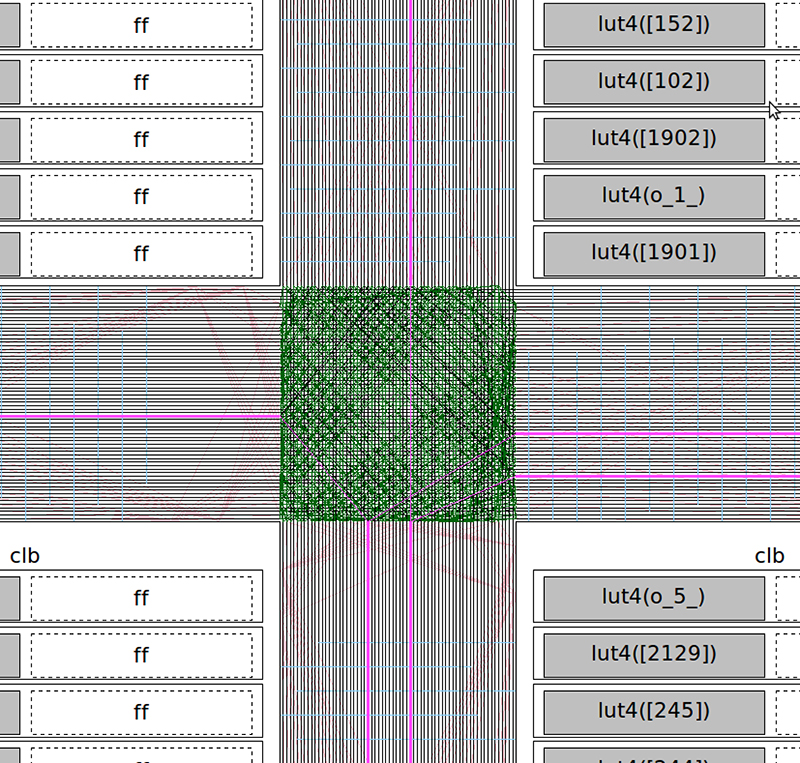

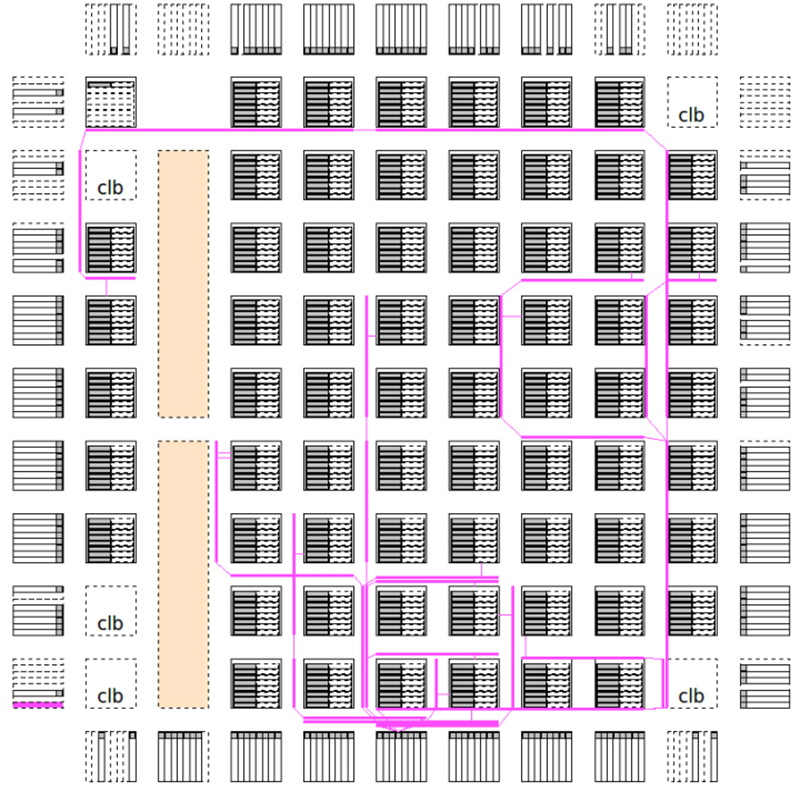

　　而FPGA芯片的电路结构是由可编程逻辑单元（CLBs）和可编程互连资源组成的。这种灵活性和可编程性为FPGA带来了广泛的应用和可定制性，但也意味着其电路结构和布局不够紧凑。由于可编程逻辑的存在，信号的传输路径较长，时钟网络的布线也相对复杂，这限制了FPGA的频率性能。

　　三、功耗和热管理

　　频率的提高常常伴随着功耗的增加，而功耗的增加会导致芯片的温度升高。ASIC芯片在设计阶段可以针对特定应用进行高效优化，包括功耗和热管理方面的优化。通过采用更先进的工艺、设计低功耗电路和优化电源分配，ASIC可以在保持较高频率的同时保持较低的功耗和温度。

　　然而，FPGA的可编程性使其难以在功耗和热管理方面进行精细优化。由于充分考虑到可编程性和灵活性，FPGA可能无法像ASIC那样进行频率优化。高频率通常需要更大的功耗和更复杂的热管理措施，这可能限制了FPGA的最高工作频率。

　　ASIC和FPGA之间的频率差异可以归因于多种因素。ASIC利用先进的制造工艺、优化的电路结构和布局以及功耗和热管理的优化，使其频率达到GHz级别。而FPGA由于可编程性和灵活性，受制于较旧的制造工艺、限制复杂布局和较高的功
