销连接选型避坑:工业机械里容易被忽略的隐形核心

2026-10-02 10:26:55东方不败杂谈37
很多做机械设计的朋友,上来就把大半精力花在主轴、齿轮、轴承这些核心大件上。谁会多看销连接一眼?不就是一根小铁棍子,插进去固定完事? 我干了十几年工业配件,见过太多离谱的事。几百万的生产线停摆,拆开来找问题,最后发现就是一根几块钱的销断了。亏几十万。真的扯。

什么场景下你必须重视销连接?

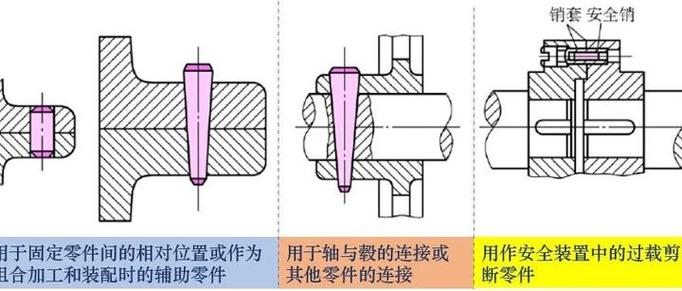

销连接的核心作用说穿了就三个:零件定位、固定连接、传递载荷。不同场景对销的要求差出十万八千里,新手最容易犯的错就是一概而论。 比如箱体类零件的合箱定位,这个活本来就是定位销干的,要求就是用一辈子精度不飘。很多新手图好加工,随便选个间隙配合的圆柱塞进去,用不了半年,振动磨大了销孔,箱体错位,加工出来的零件直接废。 工业减速机箱体定位销连接实物图工业减速机箱体定位销连接实物图 问:定位用的销连接和传递扭矩用的销连接,选的时候核心区别是什么? 答:定位销的核心要求是配合精度,本身不承担主要载荷,所以选标准圆柱销或者圆锥销,做过盈配合就够了,不用瞎升级材质。传递载荷的销不一样,它要直接扛剪切、抗冲击,必须提前算许用剪切应力,材质、直径、配合方式都得重新选,不少人把定位销当传力销用,不出事才怪。

2024工业制造最新实践里,销连接的常见选型误区

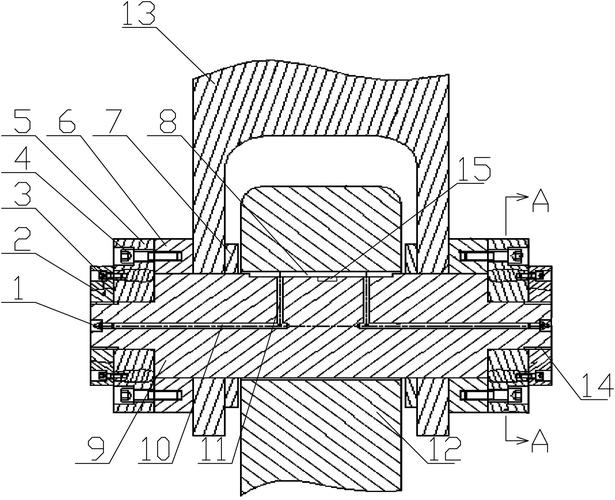

说实话,现在很多老设计师的选型经验,都跟不上新场景的要求了。我整理了两个踩坑最多的误区: 第一个误区:为了省成本,所有销都用普通45钢。重载场景下的传力销连接,普通45钢根本扛不住。现在风电塔筒连接、盾构机刀盘、工程机械动臂这些地方,都换用合金结构钢渗碳淬火处理的销轴,表面硬度能达到HRC55以上,耐磨抗剪能力是普通45钢的三四倍。上个月我接触一个做盾构机配件的老板,原来用普通销三个月换一次,换成渗碳钢销之后能用三年,算下来总成本反而降了一半多。 第二个误区:圆锥销拆过一次,接着用。很多工厂维修的时候,拆下来的锥销擦干净就装回去,能省一块是一块。但锥销的定位精度就是靠第一次装配的过盈挤压贴合出来的,拆过一次,配合面就已经变形了,再装回去,定位误差至少涨3倍,要求高精度的场合,绝对不能省这个钱,该换就换。 工程机械液压机构销轴连接装配图工程机械液压机构销轴连接装配图 问:现在卖得很火的弹性圆柱销,到底比传统刚性销好在哪?什么场合绝对不能用? 答:弹性销最大的优势就是能自动补偿销孔的加工误差,加工销孔的时候不用做到IT7那么高的精度,能省不少加工费,而且本身有弹性,抗冲击吸振的效果比刚性销好很多,适合轻载的连接件用。但是!高精度定位和重载大扭矩的销连接场景,绝对不能用弹性销。弹性销本身是空心开口的,受载会变形,用不了半年定位精度就飘了。我之前听过一个段子,有家机床厂图省事儿,床身定位用了弹性销,出货半年后客户加工精度超差,整台机床返厂重修,赔了几十万,够买几万根刚性销了。

高负载场景下销连接的实用优化技巧

高负载场景下销连接的实用优化技巧高负载场景下销连接的实用优化技巧 给大家整理几个我这些年攒的干货,都是踩坑踩出来的经验: 💡 需要经常拆装的定位销连接,直接选带拆卸螺纹的圆锥销,拔的时候直接拧螺纹就能拉出来,不会伤销孔也不会断销,比硬敲出来方便太多,也能保护定位精度。 ❗ 潮湿、腐蚀场景下的销连接,别只做发黑镀锌处理,至少要上达克罗,海上风电、水工机械这些场景,现在都用渗锌处理,抗腐蚀寿命能翻五倍以上,不用每年拆下来检查换销。 ✅ 振动大的工况,销连接一定要做防松处理,销轴用开口销加锁紧螺母,弹性销选带止动结构的,别觉得销插紧了就不会掉。我早年见过矿山破碎机的主销轴没装开口销,运行的时候销掉出来,整个传动机构被打烂,维修花了上百万,说出去都没人信,就是这么点小事。 不过话说回来,也不是越贵越高配置就越好。普通的机架定位、轻载连接,用几块钱的标准圆柱销就够了,没必要追什么进口合金销,适合自己的工况才是对的。 做工业这行,从来都是细节定生死。大零件出问题,设计的时候都会做冗余,反而就是销连接这种不起眼的小玩意,没人在意,一出事就是大问题。别不当回事。
