干冲压这行，谁没在拉深上栽过跟头？ 上周刚帮佛山一个老板处理完烂摊子，二十万开的拉伸模，拉出来的不锈钢锅身一半裂一半皱，试了半个月出不了货，差点赔客户违约金。 说白了，拉深这活儿，教科书上写的都是干条条，真到车间调机开模，全是经验堆出来的坑。

到底什么是拉深？别被理论绕晕

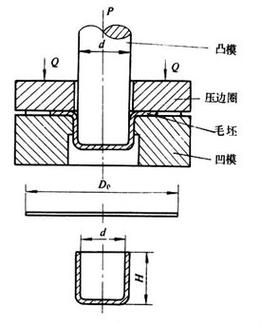

说白了，拉深就是把平平的一块金属板，靠模具压成带底的空心件。 小到你手里的不锈钢保温杯、易拉罐，大到汽车的车门内板、油箱，甚至航天用的异形壳体，全是拉深加工出来的。 它是冲压工艺里变形最复杂，也最容易出问题的工序，没有之一。

冲压车间不锈钢保温杯内胆拉深加工现场

很多新手刚接触，上来就背公式，其实没必要，你只要记住核心：拉深就是让金属材料乖乖顺着模具流动，变形均匀不聚堆，就成了。要么聚堆起皱，要么拉太狠开裂，就是这俩问题，跑不出去。

拉深最常见的坑，十个新厂九个踩

我干了快二十年，见过的废模废件没有一万也有八千，总结下来坑就那么几个，挨个说。

• 压边力乱调。压边圈的作用就是压住毛坯边缘，不让料流的时候皱起来。很多新手调机，怕起皱就死命往紧了拧，结果料流不动，直接从口部拉裂，跟撕纸片似的，一扯就开。要是压太松，边缘直接起波浪，修都修不掉。

问：拉深件起皱一般是哪出问题了？ 答：90%都是压边力不够，剩下10%要么是凹模圆角太大，要么是毛坯定位偏了，料流进模具不均匀。别一上来就拆模具改参数，先把压边力调个半圈，再挪挪定位块试试，百分之八十的小问题当场就能解决，瞎改模具纯粹浪费时间和钱。

• 最小拉深系数瞎选。拉深系数就是拉深后工件直径比上毛坯直径，这个数越小，变形程度越大。很多老板为了省工序，本来需要两次拉深的，硬要一次拉成，结果十有八九拉裂，得不偿失。

问：拉深系数选择有什么固定标准吗？ 答：哪有什么万能标准，全看材料说话。塑性越好、强度越低，最小拉深系数就能越小。比如普通冷轧低碳钢，最小拉深系数大概0.48-0.5左右，换成304不锈钢，就得提到0.55以上，硬铝更夸张，得0.6起步。别拿拉低碳钢的经验拉不锈钢，不出问题才怪。

• 润滑随便对付。很多小厂图省钱，拉深就随便抹点废机油，你猜怎么着？拉个几十件就粘模，工件表面全是划痕，抛光都抛不掉，直接成废品。现在做高端拉深件，谁还用废机油？专用拉深润滑油，甚至干膜润滑剂，涂一次拉几百件，表面光洁度直接提两个等级，省下的抛光钱早就够买油了。
• 毛坯尺寸算错。拉深毛坯是等面积计算，简单旋转件还好，异形件要是直接按面积套公式，十有八九不对，得加修正量。要么料太大，切边剩好多废料浪费钱，要么料太小，拉到最后高度不够，整个零件废了。

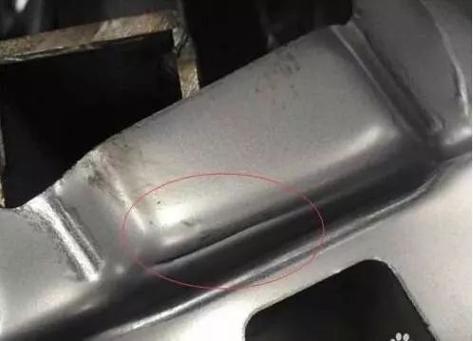

开裂起皱缺陷的不合格拉深件样品对比

现在拉深工艺都更新了，老经验也得迭代

现在拉深工艺都更新了，老经验也得迭代

说实话，现在早就不是靠老师傅手摸眼猜试模的年代了，新工具新技术能省好多事。

现在大一点的冲压厂，开拉深模之前都会先做CAE有限元模拟，把材料参数、压边力、模具圆角全输进去，直接就能算出哪里会起皱哪里会开裂，提前改模具参数，不用开三次五次试模，我见过最多的，一次试模就成，省下几十万开模试模费，香不香？

还有伺服压力机用在拉深上，这个是最近三五年普及开的，伺服压机能随意控制滑块的速度，拉深的时候快进，到变形量大的地方慢拉，保压的时候停住，大大降低拉裂的概率，拉深高难度的不锈钢、铝合金零件，成品率能从70%涨到95%以上，这就是实打实的利润。

还有逐步拉深工艺，现在做那种大型的异形拉深件，比如风电的塔筒接头，不用做整体大模具，小吨位压机一步步拉就行，一下子把模具成本降了三分之一还多，很多小厂现在也能接以前不敢碰的大单子了。

不过话说回来，新技术再牛，基础的坑还是得避，你压边力都调不对，给你再好的压机也白搭。 我见过太多厂，花大价钱上了伺服买了CAE，结果调机的师傅还是老一套乱调，最后说新技术没用，这不冤吗？ 拉深这活儿，就是七分经验三分工具，新技术是帮你省力气，不是帮你省基本功，对吧？
