大部分人提到陶瓷，第一反应就是餐桌上的碗，客厅里的花瓶。没人会把这种一碰就碎的东西，和高端机床、半导体芯片、新能源汽车绑在一起。 错得离谱。 现在高端制造领域，工业陶瓷抢了太多金属和高分子的饭碗，甚至很多核心部件，离开了陶瓷根本造不出来。

别拿日用陶瓷对标工业陶瓷，根本不是一个东西

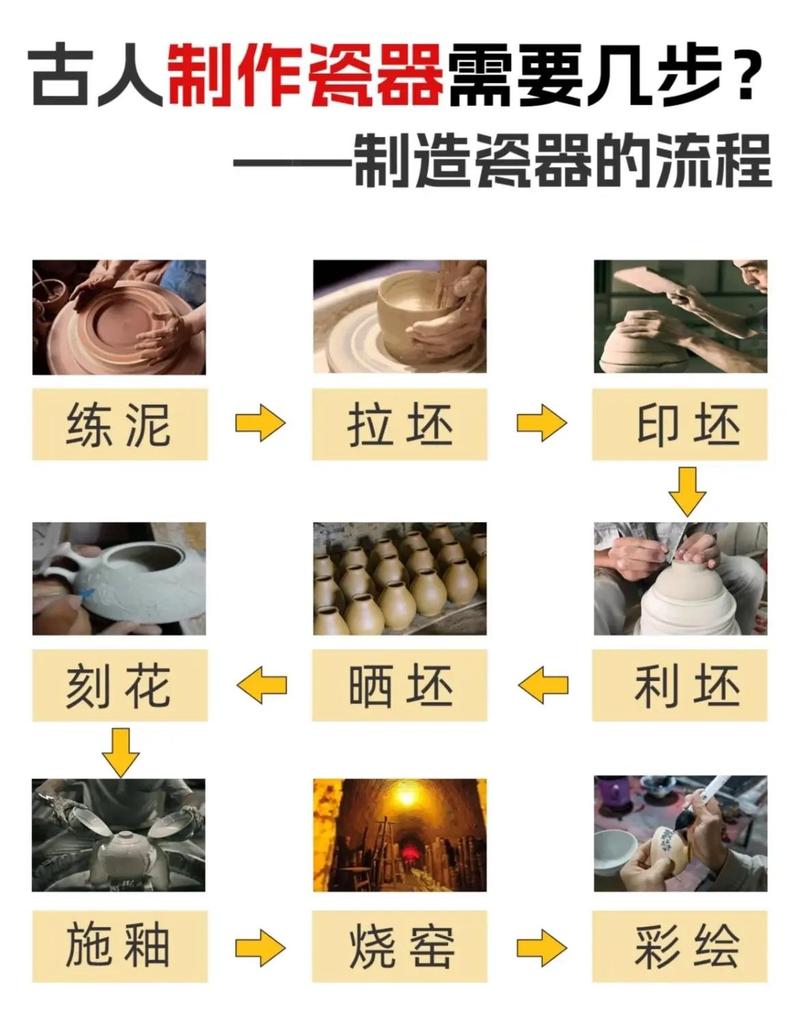

说白了，两者从原料到生产工艺，差了快一百年。 日用陶瓷用的就是天然陶土、高岭土，磨碎成型烧制，杂质多，孔隙大，强度低，能扛日常用，碰到点冲击、高温就废了。 工业陶瓷不一样。用的是人工提纯的粉体，氧化铝、氧化锆、氮化硅、碳化硅……纯度动辄99.9%以上，有的甚至到99.999%。 烧结工艺更是五花八门，热压烧结、放电等离子烧结、气压烧结……温度普遍超过1600℃，烧出来的致密度能做到99.9%以上，别说透气，连气体分子都钻不进去。 工业氮化硅陶瓷结构件加工成品 问：普通陶瓷和工业陶瓷最核心的性能差别在哪？ 答：最直观的三个指标：强度、耐高温、绝缘/导电可控性。普通陶瓷的抗弯强度一般也就几十MPa，好点的工业氧化铝陶瓷能到400MPa以上，碳化硅陶瓷直接干到700MPa，比很多低牌号的钢材都高。耐高温这块更不用说，普通陶瓷800℃就开始变形软化，碳化硅陶瓷能在1600℃的环境下长期工作，金属里能做到这点的都没几种，更别说高分子了。 实话实说，现在很多新材料吹得玄乎，真拿到高温腐蚀环境里，还得看工业陶瓷。 不过话说回来，工业陶瓷也不是完美的，确实存在加工难的问题，硬度太高，只能用金刚石刀具切割打磨，加工成本比金属高不少。

最新的工业陶瓷应用，都在哪些高增长赛道？

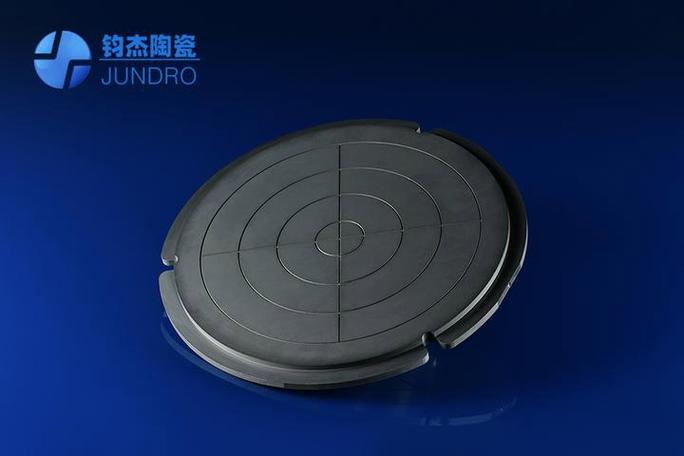

我接触到的最新数据，去年国内工业陶瓷市场规模增速超过18%，大部分增量都来自三个新赛道：半导体、新能源汽车、光伏。 先说半导体，晶圆加工过程中，所有和晶圆直接接触的承载部件，几乎全是陶瓷。为什么？金属会析出金属离子，污染硅片，直接导致芯片良率下降。高分子扛不住1000℃以上的工艺温度。只有碳化硅陶瓷，纯度高，耐高温，热膨胀系数和硅片接近，不会把晶圆掰变形，完美匹配需求。 再说新能源汽车，现在上车的IGBT模块，核心散热部件就是氧化铝陶瓷基板和氮化硅陶瓷基板，既要绝缘又要导热，还得扛得住车用的震动，这个需求其他材料替代不了。去年国内IGBT扩产潮里，陶瓷基板曾经断货三个多月，很多中小厂商拿到货的时候，价格已经涨了快一倍，足以见得需求有多猛。 还有光伏，光伏电池片的烧结炉辊道，用的就是碳化硅陶瓷辊，耐高温，不变形，寿命比之前的普通陶瓷辊长两三年，现在新建的产线几乎全换了。 半导体晶圆加工用碳化硅陶瓷承载盘 问：陶瓷那么脆，用在汽车、机床这些经常受冲击的地方，不会碎吗？ 答：这是很多外行对工业陶瓷最大的误解。你说的脆，是没有经过增韧处理的普通陶瓷。现在工业陶瓷的增韧工艺已经非常成熟了，纳米复合增韧、晶须增韧、相变增韧，随便拿一种出来，都能把断裂韧性翻个两三倍。比如氧化锆陶瓷，利用相变增韧，碰到裂纹能自己填补，韧性比普通氧化铝陶瓷高四五倍。只要受力设计合理，正常工况下根本不会碎。现在很多高端高速机床的主轴轴承，全用的氮化硅陶瓷轴承，转速比全钢轴承高30%，寿命长两倍，还不怕腐蚀，已经用了很多年了。 ❗ 提醒一下，选陶瓷结构件，一定要提前和厂家说清楚你的工况，温度、受力、腐蚀介质都讲明白，不同陶瓷配方的性能差很多，别拿氧化铝陶瓷去扛氮化硅的活，很容易出问题。

国产工业陶瓷现在走到哪一步了？

国产工业陶瓷现在走到哪一步了？ 前十年，高端工业陶瓷几乎全是海外厂商的天下，日本京陶、德国赛琅泰克，占了国内大半高端市场。 这几年不一样了，下游需求起来了，国内厂商砸钱搞研发，突破了不少卡点。 我去年去东莞参加先进制造展，看到一家国内厂商展出的12英寸碳化硅陶瓷晶圆承载盘，平整度误差控制在0.01mm以内，纯度达到99.99%，当时围了一圈半导体行业的采购，那场面，真的挺提气。现在中小尺寸的陶瓷基板、结构件，国产的份额已经超过70%了，性价比比进口高太多。 当然，差距也得承认。顶尖的高纯粉体、大尺寸高精度结构件的烧结工艺，我们和海外头部厂商还有5-10年的差距。比如用于高端轴承的高纯氮化硅粉体，大部分还是靠进口，价格卡得很死。 不过话说回来，这个领域的需求现在全在国内，我们有最大的新能源汽车市场，最大的半导体产能，资本也愿意投，每年都有新突破，赶上只是时间问题。 💡 很多人做制造的，现在找新的降本或者性能突破方向，不妨多看看工业陶瓷的方案，很多原来解决不了的问题，换陶瓷材料可能一下子就通了。我见过好几个做高温炉的厂家，把加热室构件换成氧化铝陶瓷之后，寿命直接翻了三倍，运维成本降了快一半，赚了不少钱。
