现在去任何一家千万吨级的钢铁厂，转炉出来的1600度钢水，下一步十有八九就是进连铸机。没人再把几十年前的模铸开坯当主流了。 这不是什么新鲜事，但很多圈外人根本想不通，连铸到底好在哪，能把用了上百年的模铸彻底挤掉？

连铸到底解决了模铸的哪些致命痛点？

原来用模铸的时候，流程有多麻烦？ 钢水先得浇进一个个钢锭模里，冷却凝固，脱模，然后再运到初轧厂，把几十吨重的钢锭轧成能送下工序的坯料。光这来回倒腾，就要花掉两三天，金属损耗还高得吓人——光是切头切尾、烧损，就要吃掉10%左右的钢料。 说实话，一年一千万吨钢产量，就是一百万吨钢平白无故没了，那都是真金白银啊。 传统模铸开坯生产车间旧照片 连铸从根上改了这个流程。直接把钢水通过连铸机连续浇铸成接近成品尺寸的连铸坯，冷却切割完直接就能送轧钢工序，省了整整一大段开坯流程，能耗直接降了三成，金属损耗也降到2%以内。 问：连铸是不是就是少了几道工序，成本低而已，铸坯品质不如模铸？ 答：真不是。早期连铸确实有品质不稳的问题，发展到今天，连铸坯的均匀性、纯净度早就超过普通模铸了。核心是连铸的冷却结晶过程可以全程动态控制，通过电磁搅拌、轻压下这些技术，能大幅减少偏析、疏松这些内部缺陷，给后续轧制高品质钢材打好基础。 问：那是不是所有钢种都适合用连铸生产？ 答：目前95%以上的钢种都能连铸，只有极少数极特殊的超级合金、大规格特殊锻件，还在用模铸生产，占比极低。

现代连铸工艺的最新工业实践

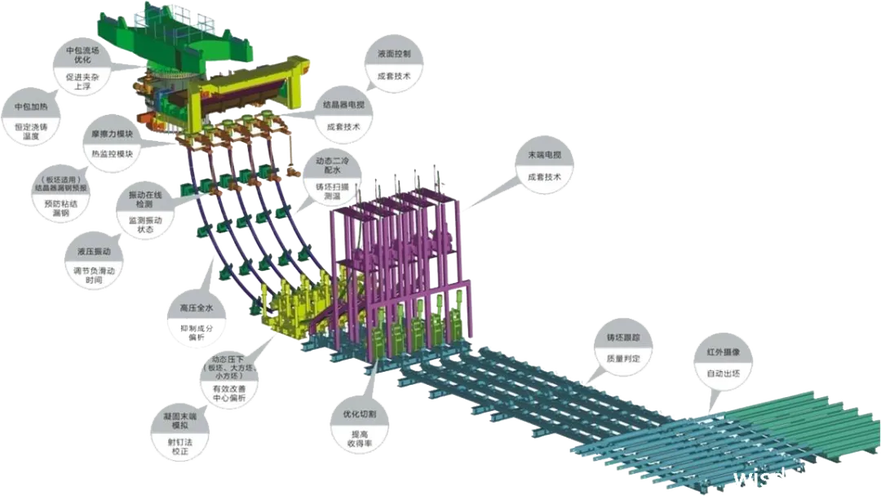

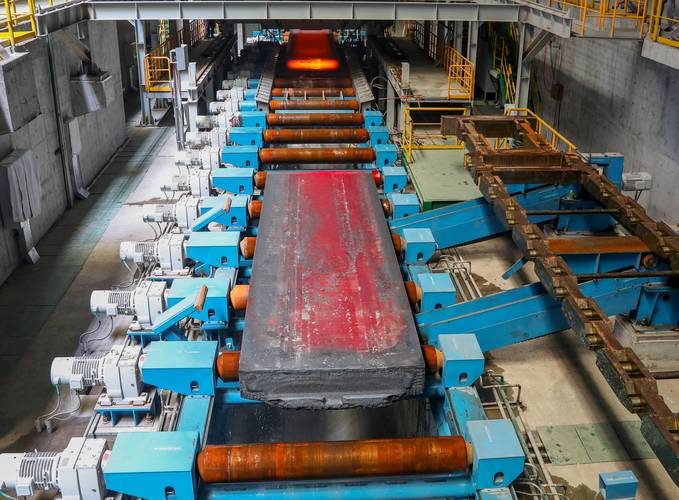

别觉得连铸是几十年的老工艺，这几年国内的连铸技术进步快得超出你想象。 我前年跟着行业协会去唐山的某千亿级钢企参观，他们刚投产的宽板坯连铸机，拉速稳定在2.2米/分钟，在线自动检测裂纹，精度能到0.5毫米，整条线只用三个巡检工人，自动化程度比很多电子厂都高。 现代钢铁厂高效宽板坯连铸生产线实拍 现在行业里玩得最多的几个新技术，个个都是真金白银降本提效： 💡 薄板坯连铸连轧：直接浇出50毫米左右的薄板坯，直接连轧，比传统连铸再热轧，省了近一半的投资，能耗降20%，生产薄规格钢板的成本直接砍了一大块。 💡 动态轻压下技术：在铸坯凝固末端用轧辊精准压下，能把中心偏析等级从B级升到C级以上，生产高强度汽车板、管线钢的时候，成材率直接提了两个点。 ❗ 变频电磁搅拌：比传统的恒定功率搅拌，能适配不同钢种的结晶需求，生产高碳钢的时候，中心疏松减少了三成，后续轴承钢的使用寿命能提10%以上。 不过话说回来，不是所有钢厂都能用上顶级连铸设备。很多中小钢厂的老连铸线，还是十多年前的配置，拉速上不去，参数靠师傅经验调，合格率比先进线差两三个点，一年下来亏掉几千万都很正常。

连铸接下来的进化方向是什么？

连铸接下来的进化方向是什么？ 连铸工艺工业化已经快七十年了，还有进化空间吗？当然有。 第一个方向就是极致近终形。现在国内已经投产了薄带连铸工业化生产线，直接浇出2-5毫米厚的钢带，浇完直接送冷轧，连热轧工序都直接省了。投资只有传统热轧线的三分之一，能耗降一半以上，太适合生产高端硅钢、不锈钢这些品种了。 第二个方向就是低碳化。现在钢铁行业都在挤碳排放，连铸本身就是比模铸低碳得多的工艺，现在业内还在搞连铸坯余热回收，把连铸坯出来的显热回收发电，能再降10%左右的工序碳排放，完全贴合双碳的要求。 第三个就是数字化孪生。现在国内不少龙头钢厂已经搞出了连铸数字孪生模型，能实时模拟钢水凝固的全过程，提前预判哪里会出裂纹、哪里会有偏析，自动调整参数，不用等出了问题再切坯浪费料，合格率能提到99.8%以上。 💡 给想入行或者采购连铸坯的朋友提几个醒： ✅ 买连铸坯先看有没有动态轻压下工艺，没有的话，中心偏析大概率不合格，做高端产品别碰。 ❗ 不同钢种的连铸工艺参数完全不一样，别拿普碳钢的连铸坯标准要求特种钢，不然吃亏的是自己。 ✅ 找正规大钢厂的连铸坯，品质稳定性比小厂高太多，后期轧制出问题的概率少一半。 钢铁是所有工业的底子，连铸就是钢铁生产里承上启下的核心。我们从建国初期只能靠模铸，到后来引进连铸，再到现在能出口全套自主研发的连铸生产线，这一步一步走得真不容易。 未来更多高端钢材的突破，绕不开连铸技术的升级。这条路，还得接着往下走。
