干注塑这行快二十年，见过太多踩坑的厂。好好的订单，就因为注塑件翘曲变形，整批退货，老板蹲在车间门口抽烟，一包接一包。 很多人觉得翘曲是小问题，调调机就好，可真轮到自己，换了料改了参数，该翘还是翘。说白了，很多人都是只碰得到表面问题，找不到根因。

为什么你的注塑件翘曲，换了料调了机还是没用？

翘曲的本质，就是注塑件内部收缩不均匀，不同位置收缩率不一样，拉扯变形，就翘了。 大部分新手的误区，就是一上来就死磕保压压力，要么加要么减，根本没考虑其他地方的问题。 比如模具冷却水路堵了，模腔温差能差二十度，靠近进水口的地方冷得快，出水口的地方还软着，收缩能一样吗？不翘才怪。

注塑合格件与翘曲不良件对比图 问：我开的模具花了几十万，刚投产前几批就翘，不可能改模吧？有没有不用动模的解决办法？ 答：这种情况太常见了，真不用上来就动模。先查料烘干了没有，再查模具温度均匀性，拿测温枪打一遍模腔各个位置的温度，要是温差超过10度，先通一通冷却水路，几十块钱的事，就能解决大半问题。水路通了还是翘，再调保压分段，别一上来就全压到底，浇口位置保压拉高，远离浇口的位置降压力，让收缩差尽可能缩小，十台有七八台能救回来。 说实话，我去年还帮一个东莞的厂救过一套开错浇口位置的模，就是改了分段保压，把不良率从30%降到3%不到，省了几十万改模费，老板请我吃了顿烧鹅，味道真不错。 不过话说回来，真要是模具设计错了，那该改还是得改，别硬扛。

从原料到脱模，全流程能直接落地的调优要点

我整理了几个亲测有用的点，照着试就行：

💡 原料端先排雷
哪怕是同一个牌号的料，不同批次的结晶度、流动性都有细微差别，别死抱着老参数不放。吸湿性强的料，比如PA、PET、PC，一定要按要求烘干，别省那几度电。我见过太多厂，为了省时间，烘干时间砍一半，打出来的件不光翘，还银纹气泡，亏得底裤都没了。 问：我用再生料注塑，怎么降低翘曲概率？ 答：再生料本身性能不稳定，收缩率波动大，最好的办法就是按比例掺新料，别全用再生料，掺个20%-30%的新料，性能稳定很多，收缩率波动就小了，翘曲自然少。实在要全用再生料，就把模温稳定提高5度，保压时间拉长2秒，也能改善不少。 💡 模具端找问题

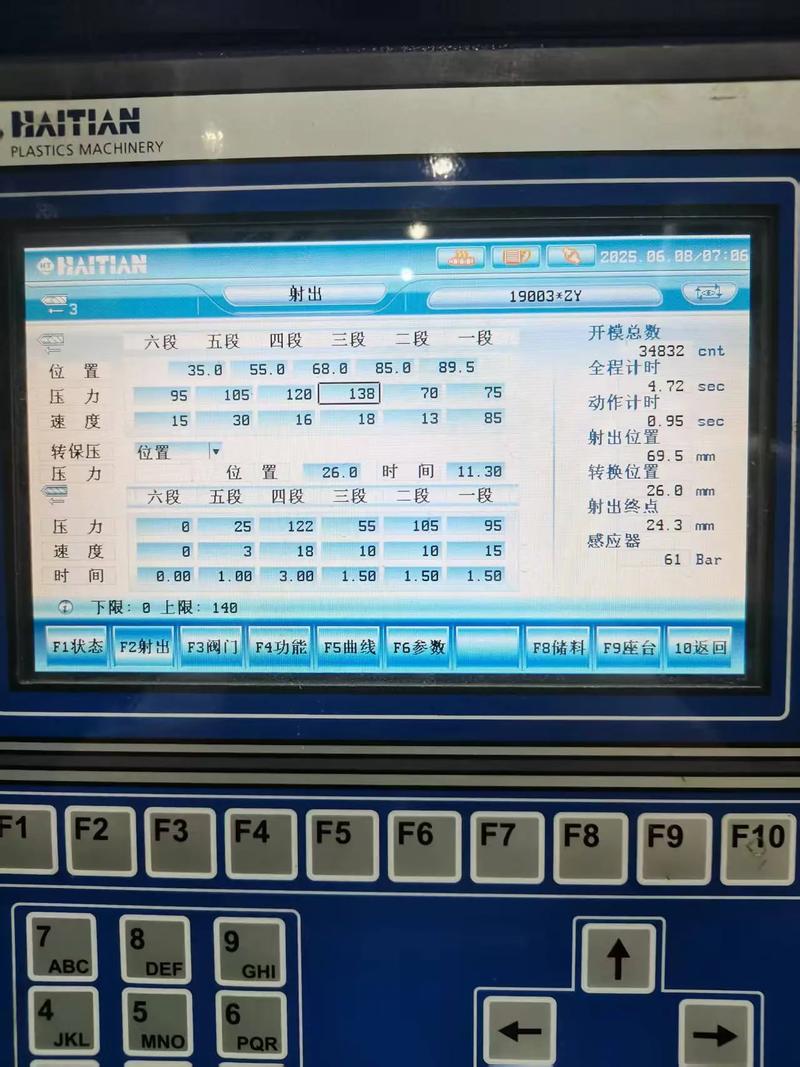

先查冷却，再查浇口。冷却水路结垢堵了，赶紧通，半年至少通一次，别等出问题才动。浇口太小，补缩不够，收缩就大，扩0.5mm浇口花不了几百块，比啥都强。顶针位置别太偏，薄壳件最好多放几个顶针，顶出受力不均，刚出模就翘了，你还在那怪料不对，冤不冤？ 国产注塑机分段保压参数设置界面实拍 💡 调机参数怎么调
记住核心：让不同位置的收缩尽可能一致。结晶型塑料放慢冷却速度，非结晶型可以适当降模温。保压一定要分段，别用一段保压走天下。保压压力从浇口往远递减，时间也要对应调整，浇口没冷凝之前，保压不能掉。 不过话说回来，别乱调参数，一次只改一个参数，改完测十件，记下来变形量，试错也得讲方法，乱试只会越调越乱。

2024年中小厂也用得起的新技术改善方案

2024年中小厂也用得起的新技术改善方案

别觉得改善注塑翘曲就要花大价钱开新模换设备，现在很多低成本方案，小厂也能玩。 比如现在流行的3D打印随形冷却镶件，原来做整副模随形冷却贵得要死，现在只给变形的位置做个镶件，几万块就搞定，冷却均匀度比传统水路高好几倍，翘曲不良直接降八成。我认识的一个浙江义乌做注塑饰品的厂，去年改了两个镶件，不到三万块，不良率从28%降到2%，不到三个月就回本了。 还有现在国产注塑机带的AI辅助调参，很多新出的机型不到二十万，就带这个功能，老机器也能加装，几万块而已。新手上来不用瞎蒙，对着产品要求输进去，AI就能给个八九不离十的初始参数，比新手瞎调好太多，翘曲不良少很多。

注塑这行，没什么玄学，就是抠细节，一出问题就慌着找特效药，不如从原料到模具一个个捋，大部分翘曲问题，根本花不了多少钱就能解决。干了这么多年，最大的体会就是，注塑玩的就是平衡，把收缩平衡做好了，件自然就平整了。
