很多人提起电镀，第一反应就是“给零件镀个色，防生锈而已”，赚的都是辛苦小钱。 真的是这样吗？ 你手里的5G手机，里面的射频连接器，没有电镀撑不住信号干扰。你开的新能源汽车，动力电池的汇流排，没有电镀导电电阻降不下来，续航直接少10公里。就连你戴的机械表，表针的耐磨层，也是电镀做出来的。 这个行业，藏在整个制造业的最下游，却卡着好多高端产品的脖子。

为什么说电镀是工业精度的第一道防线

很多外行搞不懂，不就是往零件上沉一层金属吗？能有多大技术含量？ 说白了，电镀的核心，就是在微米级给零件改表面属性。要导电，镀银镀铜。要耐磨，镀硬铬。要防锈，镀锌镀镍。要美观，镀装饰铬。厚度能控制到0.5微米，也就是头发丝的两百分之一，这个精度，喷塑、电泳都做不到。 新能源汽车铜端子电镀成品实拍 问：电镀和阳极氧化、喷塑这些表面处理比，核心不可替代的点是什么？ 答：第一是兼容性，几乎所有金属基材都能做电镀，不管是铁、铜、不锈钢还是钼合金，都能找到对应的工艺，阳极氧化只能做铝和钛，局限性大太多。第二就是精度，做精密电子的插针，要求镀层厚度2微米，公差±0.3微米，只有电镀能稳定做到，其他工艺根本控不住这个精度。第三就是功能性，比如半导体引脚要打线，必须镀钯金，镀层结合力要求拉拔不掉，这个没有任何其他表面处理能替代。 我上个月碰上个客户，做航天级连接器的，找了个小厂做电镀，出来的插针镀层差了0.8微米，整批12000件零件直接报废，损失快八十万，找谁说理去？

现在的电镀行业，早就不是你印象里的脏污小作坊了

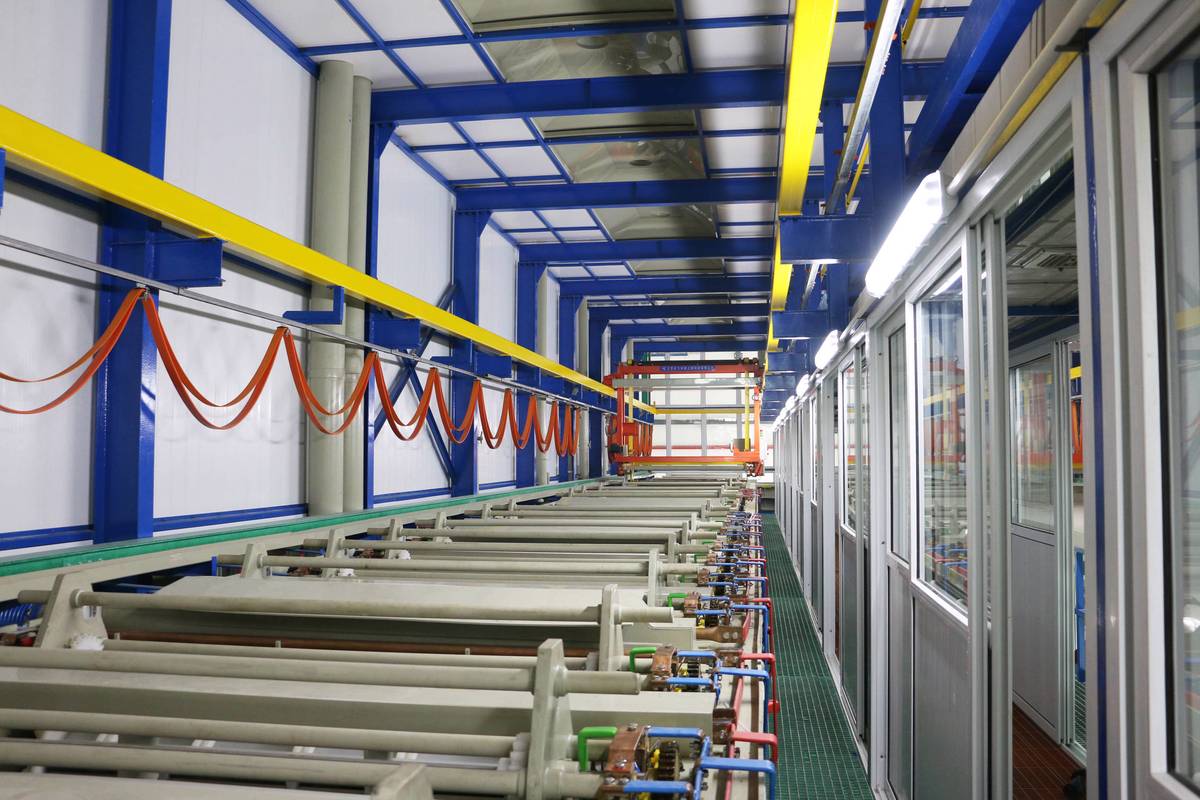

前十年一提电镀，所有人的第一反应就是污染、偷排、脏乱差。说实话，那时候确实是，小散乱污太多了。 但这几年，行业洗牌洗得太厉害了。不合规的小厂全关了，剩下的基本都进了国家级的电镀工业园区，全园区统一处理废水，新工艺全换成无氰碱性电镀了，重金属回收都做闭环，现在合规大厂排出来的废水，重金属含量比市政自来水的标准还低。 现代化工业电镀园区自动化生产线实拍 而且自动化普及得太快了。以前电镀都是工人挂料，一个个往槽里放，时间全靠掐表，手慢几秒镀层就厚了，误差大得很。现在全是机械手上料，PLC控电流控时间，每一个零件的电镀参数全存在系统里，良品率从原来的不到80%，直接干到95%以上，成本降了，稳定性还上去了。 问：现在找电镀厂代工，普通工厂最容易踩的坑是什么？ 答：说白了就是低价陷阱。好多小厂关了之后偷偷在农村开黑厂，没有废水处理，成本比合规厂低一大半，报价就能低30%甚至一半，好多客户贪便宜就去了。结果呢？要么镀层厚度不够，盐雾测试过不了，要么三个月就掉皮生锈，要是做出口产品，到了国外被退回来，运费加货值亏几十万都是常事。还有的黑厂用劣质电镀液，镀完的零件有残余毒素，过不了RoHS检测，直接被扣货。 不过话说回来，现在合规厂的成本确实高，但是一分钱一分货，这个道理放到哪都对。

几个实用技巧，帮你把电镀成本降下来

几个实用技巧，帮你把电镀成本降下来 接触这个行业快二十年，见过太多客户白白多花了冤枉钱，其实只要改几个小细节，成本能降10%-15%，稳定性还能提上去。 ✅ 设计阶段就考虑电镀工艺性。别做内角小于90度的死死角，也别做深孔盲孔，电流进不去，镀层根本镀不上，就算做出来良品率也低，价格自然贵。稍微把内角改成R0.5的圆角，开个小排气孔，良品率直接涨10个点，成本就下来了。 ✅ 按使用场景选镀层，别盲目追求高配。好多工程师一上来就要镀10微米镍，其实你的零件放在室内设备里，根本接触不到盐雾，镀3微米就够了，成本直接少一半。要是只是要导电，镀铜就够，不用非要镀银，价格差十倍都有。 ❗ 一定要先打样做小批量测试，再大批量生产。别拿着图纸就直接干一万件，等到做完了发现盐雾不达标，结合力不够，想改都改不了，全砸手里。 说实话，现在高端制造对电镀的要求越来越高了，比如现在最火的先进封装，芯片的重新布线层，就是用电镀做的，几纳米的精度要求，整个国内能做的厂没几家。你说，这能是没技术含量的行当？ 很多人说现在制造业内卷，都在抢终端的生意，其实这种隐形的基础环节，才是真正的护城河。你把电镀做稳了，产品质量就比别人高一头，客户自然跟着你走。 对吧？
