今年跑了大半个长三角的新能源工厂，听得最多的一句话就是，焊接不对，全厂白费。动力电池这块，焊接的成本占比不到5%，出问题就是百分之百的召回，谁扛得住？

为什么说动力电池顶盖焊接是所有焊接里最难啃的骨头？

动力电池顶盖要同时满足三个要求，缺一个都不行：第一是绝对密封，漏液就容易出安全事故；第二是极柱焊接电阻要稳，电阻高一点整车跑起来就会异常发热；第三是不能焊穿母材，不能留残余应力，不然用不了两年焊缝就会裂。 传统的电阻焊、氩弧焊，要么变形大，要么效率低，跟不上现在一分钟出一个电池的产能，所以现在几乎所有厂都换成激光焊接了。 动力电池顶盖激光焊接生产线现场 换了新设备，坑就来了。很多厂原来干传统焊接的老师傅，对着触摸屏调参数，调了半个月合格率还是上不去，新机修的师傅又只会按说明书来，根本不会应对现场的变数。 问：为什么很多中小动力电池厂换了进口激光焊接设备，合格率反而比原来的旧设备还低？ 答：真不是设备不行，90%的问题出在预处理和装夹上。我见过太多厂为了省那两道工序的钱，冲压完的铝顶盖直接上线焊，表面残留的冲压油、氧化铝膜一点都不处理。激光一打，油污瞬间气化变成气泡，闷在焊缝里跑不出来，气密性测试一打压全漏。还有不少厂装夹卡具磨坏了舍不得换，两块母材之间的间隙超过0.1mm，激光功率不够穿不过间隙，功率够了直接焊穿背面，怎么调都不对。

几个现场攒出来的实用技巧，比设备厂商的说明书好用

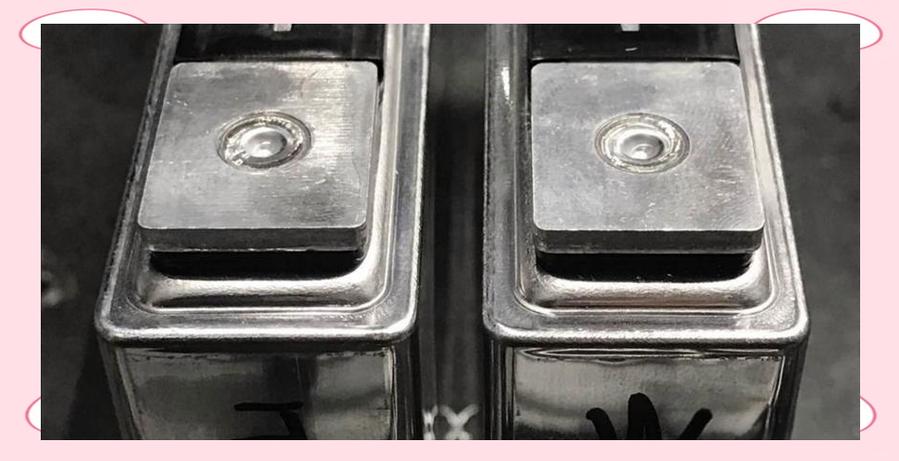

说实话，设备厂商给的参数都是通用值，放到你的生产线，误差大了去了。我在浙江一个厂见过一个干了十年的焊接调试师傅，攒了几个绝活儿，硬生生把合格率从86%拉到了99.3%。 第一个，焊铝顶盖之前，先用低功率激光在焊缝位置扫一遍，打出来一层10μm左右的浅槽，把表面氧化层打掉，不仅铝对激光的反射率直接降了三成，还能让焊缝对齐更准，焊接功率还能省15%，一举三得。 第二个，解决焊缝收尾的热裂纹。很多人焊完，收尾那块总是出小裂纹，调来调去都不好，师傅给的招是，收尾前1mm，给一个0.2毫秒的小功率抬升，把熔池填饱满再收，裂纹直接消失了，就这么简单。 合格与不合格动力电池顶盖激光焊缝外观对比 问：现在设备厂商都在推摆动激光焊接，是不是比普通激光焊接好，一定要换？ 答：真不一定，得看你做什么产品。要是做大容量的方形动力电池，焊缝长度超过200mm，用摆动头确实舒服，摆动激光可以拓宽焊缝，对间隙的容差更大，一点小错位也能熔透，还能减少飞溅，确实好用。但要是你做小尺寸的圆柱形软包电池，本来焊缝就短，精度要求高，原来的环形光斑激光焊接就够用，花几十万升级摆动头，纯纯交智商税，厂商推这个无非是能多卖钱，别被营销话术忽悠了。💡

现在的焊接行业，到底变了什么？

现在的焊接行业，到底变了什么？ 我刚入行的时候，焊接全靠人手一把焊枪，好焊工全靠胳膊稳，眼神准，焊出来的波纹整齐就是好活。现在呢？全是自动化线，一个车间原来二十个焊工，现在只留两三个调试的。❗ 很多人说焊工这个职业快没了，我不这么看。设备换了，但是对焊接“火候”的把控，机器还是学不来。比如改款试生产，新的焊接参数，AI跑一百次，不如老焊工看一眼焊缝颜色调一次。铝焊合格的焊缝是哑光银灰色，发蓝就是温度太高，晶粒粗了强度不够，发白就是没熔透，老师傅一眼就能定，机器还要做X光探伤，等半个钟头出结果，效率差远了。✅ 现在行业里缺的不是会按按钮的人，缺的是能看懂焊缝、能调参数的高端焊接调试工程师，月薪开到三万，厂里都招不到合适的人。说实话，原来大家觉得焊接是苦活累活，现在不一样了，会玩激光焊接、懂材料的，根本不愁找工作。 不过话说回来，很多老焊工其实转不过来弯，觉得我干了几十年手工焊，凭什么学新东西？那真的没办法，行业在变，你不变，就只能被淘汰。干焊接这行，活到老学到老，从古到今都是这个理。工具从烙铁变成电弧，再变成激光，本质还是把两块金属稳稳焊成一体，不偷懒不糊弄，出活就是好样的。
