很多机械厂接订单，拼加工精度拼价格，最后一算账，赚的那点全赔在不合格报废上了。 问题出在哪？ 大多出在热处理这一步。 你加工个齿轮，精度车到丝毫不差，硬度不够，用三个月磨穿了。客户下次再也不来。淬火淬硬了，应力没消，放半年自己裂了。

为什么说热处理是机械加工的「隐形门槛」

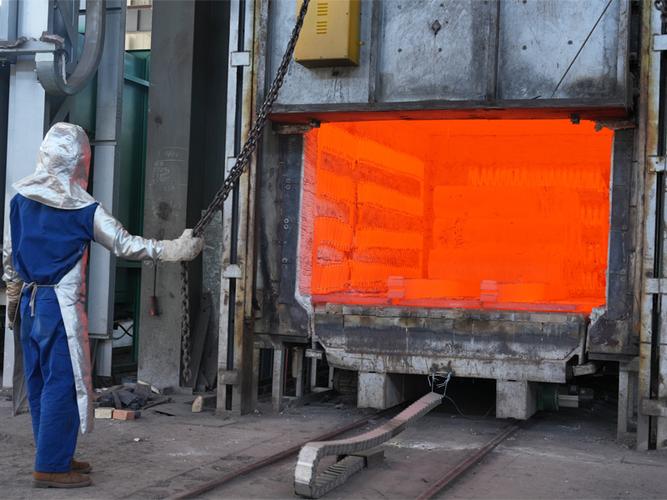

说实话，我跑过不下百家珠三角的机械厂，百分之七十的小厂，热处理都是外发，自己根本摸不清门道。 现在新能源汽车的结构件、风电的主轴轴承，对热处理的要求高到离谱，你外发的厂偷工减料，少保温半小时，硬度就差两个HRC，你不检测直接发出去，出了问题全是你担着。 工业热处理车间工人操作箱式炉工作场景 很多人觉得，大厂才需要卡热处理工艺，我们做小零件无所谓。真不是。哪怕你做个普通的液压阀芯，表面硬度差1个HRC，磨损速度就差一倍，客户用了半年就漏液，回头骂的还是你加工不行。 问：中小厂没有预算建自己的热处理车间，外发怎么控制质量？ 答：别图便宜找报价最低的。第一，每次外发一定要附明确的工艺要求单，不是只写“淬火到HRC50”，要写清楚加热温度、保温时间、冷却介质，甚至淬火后的回火温度和时间都标清楚。第二，每批货抽三件打硬度，每十批切一件看金相，花不了两三百块，总比整批报废强。第三，固定合作一两家，别天天换供应商，熟了人家才愿意给你按工艺做，不会偷减工序偷换材料。

近年热门的热处理新技术，到底值不值得投入

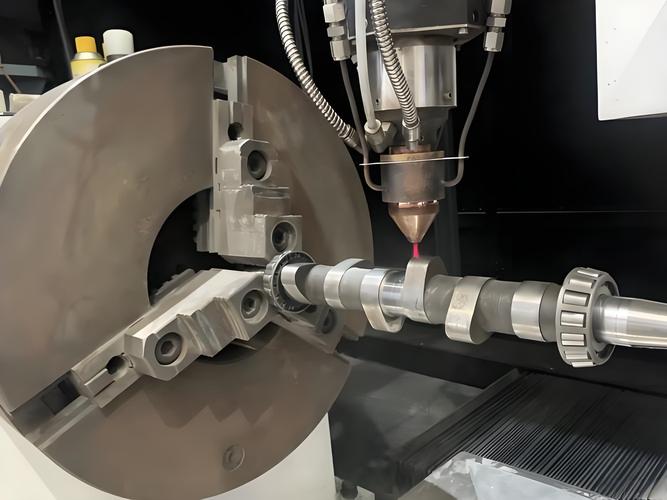

这两年跑展会，最多的就是推真空热处理、激光热处理，吹得天花乱坠，很多老板拿着预算不知道该不该下手。我给你掰扯清楚。 真空热处理的核心优势，是加热过程中没有氧气，零件不会氧化脱碳，变形量比传统热处理小一半还多，做高端模具、医疗器械零件、航空结构件确实香，但它的运行成本比普通可控气氛热处理高30%以上，如果你做的是普通建筑五金、普通结构钢零件，完全没必要花这个钱。 激光热处理就不一样了，这个新技术现在在新能源汽车、机器人行业用得真的疯。它只给你需要硬化的局部表面加热淬火，不需要硬化的地方完全不受影响，整体变形量能控制在0.05mm以内，比整体热处理省了太多后续加工的成本。 工业激光热处理设备加工新能源汽车缸体场景 我上个月去东莞一家做机器人关节轴的厂探访，他们原来用整体热处理，加工完变形量要磨掉0.4mm，不仅费刀具，还经常磨过头报废，换了局部激光热处理之后，变形量只有0.02mm，报废率直接从8%降到0.3%，一年省出来的加工费和报废成本，不到一年就收回了设备钱。 问：激光热处理能代替传统整体热处理吗？ 答：当然不能。激光热处理的硬化层很浅，一般最多也就2mm，如果你需要整个截面都达到足够的强度和硬度，比如传动轴、轴承套圈，那还是得用整体热处理。它就是解决局部硬化要求高、变形要求严的痛点，不要神化，也不要轻视。

做热处理最容易踩的坑，见过太多厂栽在这里

做热处理最容易踩的坑，见过太多厂栽在这里 ❗ 第一个坑：为了提高硬度，随便调高淬火温度。很多师傅觉得温度高一点，淬得更透，硬度更高，实际上温度超标20度，钢的晶粒就会明显长大，韧性直接掉三分之一，零件受冲击很容易断裂，万一出了安全事故，责任你担得起吗？ 💡 第二个坑：淬火后不及时回火。很多厂忙起来，淬火后的零件堆在车间，三四天之后才想起回火，高碳钢和高碳高铬钢本来淬火后内应力就大，放的时间一长，自己就裂了，整批报废连说理的地方都没有。记住，普通钢淬火后24小时内必须回火，高碳工具钢要求4小时以内，这个是死规矩。 第三个坑：变形了就直接报废，不做校正。很多人觉得热处理变形是不可避免的，直接留给磨床处理，磨不掉就扔，其实只要在热处理后趁热做冷校正或者热校正，百分之八十的变形零件都能救回来，我见过一家做超长丝杠的厂，原来热处理报废率12%，加了一道校正工序之后，报废率降到1%，一年省了近两百万，这都是纯利润啊。 不过话说回来，现在很多小厂对热处理的态度就是“差不多就行”，反正出了问题推给外发厂，可市场越来越卷，客户对质量要求越来越高，你能把热处理的质量稳定住，就是比别人大的优势。很多单别人接不了，你能接，价格就能往上提，利润不就来了？
