我跑了二十多家制造工厂，一半以上的技术负责人都没搞懂，粘接到底能给制造业省多少事。

为什么现在粘接开始抢焊接、螺栓的饭碗？

以前提起工业粘接，大家第一反应就是修修补补的边角活，登不上台面。对不对？ 错得离谱。现在新能源、风电、航空航天这些高端制造的核心连接工艺，全是粘接。 新能源汽车电池包粘接生产线实拍 焊接会热变形，会留残余应力，遇到碳纤维这种非金属材料，一焊直接烧穿报废。螺栓铆接要打孔，直接破坏材料本身的结构强度，还额外增加重量。 粘接不一样。**整个连接面均匀受力**，应力分散，还能同时做到防水、密封、减震，连接异种材料没有电化学腐蚀的问题，重量比传统工艺轻三分之一以上。 现在新能源汽车拼续航，一克重量都要抠，风电叶片越做越大，一百多米的叶片不可能一体成型，必须分段粘接，你说粘接是不是核心？ 问：粘接的强度真的能代替焊接吗？ 答：分场景，从来不吹全替代。如果是承受上百吨交变冲击的重型矿卡车架，现在还是焊接螺栓靠谱。但如果是车身覆盖件、电池箱体、风电叶片蒙皮、航空航天复合材料结构，现在高端结构粘接剂的剪切强度已经能做到30MPa以上，完全满足设计要求，甚至抗疲劳性能比焊接好太多——焊接的应力集中点用个十年八年容易开裂，粘接应力分散，寿命反而更长。

工业粘接最容易踩的三个坑

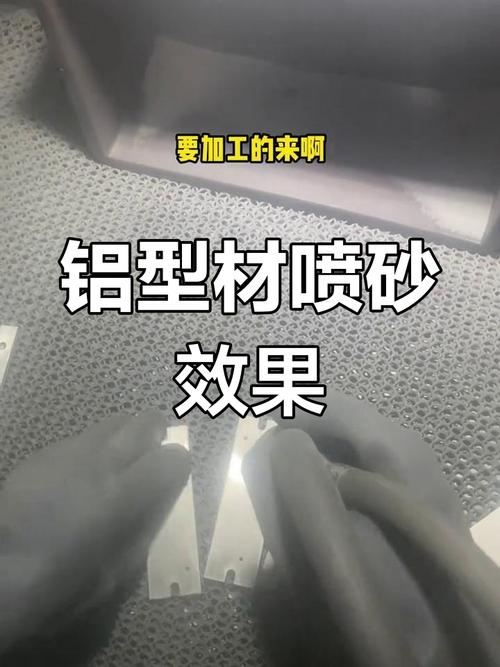

我见过太多项目，选对了粘接剂，最后成品全部报废，损失几十万上百万，全是细节没做到位。 ❗ 坑一：表面处理偷懒 很多工人拿干净布擦两下就涂胶，觉得差不多得了。只要工件表面沾了脱模剂、切削油、氧化层，哪怕只有薄薄一层，粘接力直接掉九成。很多人说粘接不行，其实就是没做表面处理。喷砂、打磨、涂底涂，一步都省不得。 ❗ 坑二：选错粘接剂型号 常温干的你非要放到150度的发动机舱里，不出三个月肯定软化开胶。户外风电用你选了普通环氧，紫外线晒两年直接脆裂。不同材料粘接，对胶的模量、韧性要求完全不一样，别拿通用款凑活用。 ❗ 坑三：固化流程赶工 很多工厂赶订单，室温固化要求24小时完全固化，你12小时就装车发货，强度才上来一半，用半年不出问题才怪。 工业粘接前铝材表面喷砂处理现场 💡给大家提个醒：选胶的时候，把你的工作温度、接触介质、连接两种材料分别是什么、寿命要求，一股脑全给供应商说清楚，别藏着掖着，嫌麻烦最后吃大亏。 问：铝合金粘碳纤维这种异种材料粘接，有什么特别需要注意的吗？ 答：太需要注意了。两种材料热膨胀系数差好几倍，冬天低温收缩，夏天高温膨胀，粘接面一直被来回挤拉，很容易脱粘。除了一定要选**中低模量高韧性的结构粘接剂**，还要在粘接界面涂一层柔性底涂来缓冲应力，不然经过三五年的温变循环，十有八九会开胶。

2024年工业粘接的新趋势

2024年工业粘接的新趋势 说实话，这两年粘接技术的发展，比我想象的快太多。 第一个新玩法，**可拆卸结构粘接**。现在制造业都讲双碳，讲汽车零部件回收，以前粘上去的零件拆的时候，要么锯碎要么破坏母材，根本没法分类回收。现在的热可逆粘接剂，加热到一定温度就会软化，直接拆开零件，碳纤维、铝合金都能完整回收，利用率直接提了一大截。 第二个，**发泡结构粘接**。一边粘接密封，一边发泡填充空腔，还能隔音减震，新能源汽车的NVH性能直接提一个档次，还不用额外贴隔音棉，又降了好几公斤重量。我上个月去常州看一家新势力主机厂的新车型，前舱整个换成发泡粘接工艺，比原来的铆接加隔音方案轻了整整8公斤。8公斤啊，能多装小半度电，换算成续航就是十多公里，太香了。 还有导电粘接、导热粘接，现在第三代半导体的散热连接，很多都不用锡焊了，直接用导热粘接胶，应力小，散热好，还环保无铅。 不过话说回来，现在国内很多制造企业还是对粘接有偏见，觉得就是个辅助工艺，不敢批量用，怕担风险。试错成本确实不低，但只要把细节走到位，粘接给你降的成本、提的性能，远比你想象的多。 接下来制造业拼轻量化、拼成本、拼回收，粘接这块的红利，谁先接住，谁就先拿到先手牌。
