干锻造快三十年了。见过太多人把火焰加热说的一文不值，也见过新手拿着最先进的设备把活做砸，最后还是靠一把火焰喷枪救场。

别拿偏见当结论，火焰加热从来不是淘汰工艺

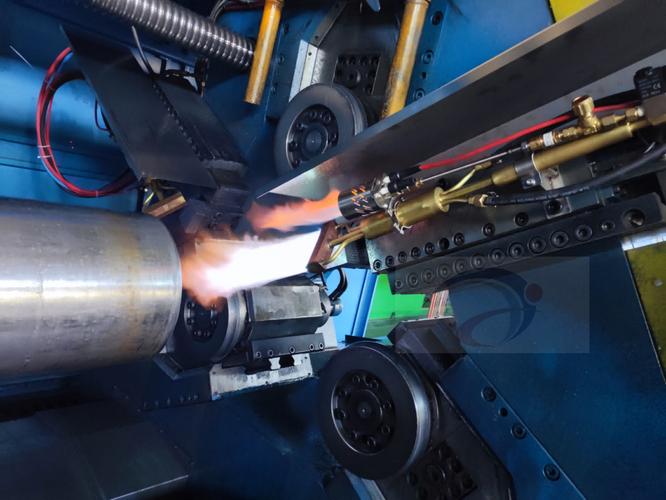

现在一堆做热加工的，一提加热就把感应加热、电阻加热吹上天，说火焰加热污染大、控温差，早晚要没市场。说实话，真到了现场你就知道，很多工况离了火焰加热真玩不转。 就说百吨级的大型转子锻件，加工完发现局部直线度超差0.5毫米，你要怎么校正？拉进大型热处理炉整体重新加热？且不说炉能不能装下，光启停炉的成本、运输的费用，够买你三个月产量的利润了。换感应加热？要做适配这么大工件的感应圈，光开模就得几十万，犯得上吗？ 这时候怎么办？拿火焰加热局部烤半小时，然后上压力机轻轻一压，精度就回来了。成本几千块搞定。 大型汽轮机转子局部火焰加热校正现场 这两年风电行业火，大兆瓦的风机主轴，有时候焊完法兰局部应力不均，还是靠火焰加热去应力，方便又便宜。 现在的火焰加热早就不是以前师傅凭眼睛看颜色估温度的时代了。数控火焰加热设备早就普及了，红外测温头跟着喷枪走，实时控温，走刀路径提前编好程序，控温精度能做到±15℃，应付绝大多数工业场景足够用。 问：火焰加热和感应加热比，综合成本差多少？ 答：拿常见的局部热处理、校正工况来说，火焰加热的综合成本只有感应加热的1/3到1/2，不需要定制工装，不管工件是什么奇形怪状，只要喷枪能伸到位置就能加工，换产品的调试时间至少省一半。现在大部分厂都改用天然气做燃料了，排放完全能过环保，别拿十几年前烧重油的老黄历说事。

火焰加热最容易踩的三个致命坑

我见过太多新手甚至干了十几年的老师傅，在这里翻船，全是实打实的教训： ✅ 第一坑：贪快猛火加热 很多厂赶工期，为了快点升到目标温度，直接开最大火猛喷。厚壁工件看起来表面温度到了，芯部温度差了一两百摄氏度，应力分布直接乱了，要么加热完直接开裂，要么冷却后变形比原来还大，直接报废。厚壁工件加热一定要控制升温速度，该等就得等，不差那半小时。 ✅ 第二坑：边界不做防护 要加热的区域就十公分见方，结果你不做防护，把旁边已经加工好的配合面也烤了，热胀冷缩之后尺寸超差，最后还要重新磨，运气不好直接废了。现在都用耐高温保温棉做遮挡，几块钱的事，别偷懒。 ✅ 第三坑：冷却节奏乱搞 很多人烤完要么直接浇冷水骤冷，要么就放在那自然慢慢冷却。该快冷的时候你慢冷，晶粒粗大，性能不达标；该缓冷的时候你骤冷，直接出裂纹。一定要严格按工艺来，别凭手感改。 工业火焰加热工件保温防护现场图 问：小批量小工件做整体热处理，火焰加热还划算吗？ 答：要看你做的是什么产品。如果是普通碳钢的小锻件，对精度要求不高，小型火焰热处理炉的燃料成本只有电炉的一半不到，南方很多小锻造厂现在还在用，利润比用电高多了。但如果是批量的高精度合金钢，对均温性要求高，那还是用电炉或者感应加热，火焰加热的均温性确实比不上电加热，这一点没必要洗。

老工艺的新活路：最近两年火焰加热的新应用

老工艺的新活路：最近两年火焰加热的新应用 你绝对想不到，现在最火的增材制造领域，火焰加热居然找到了新位置。大尺寸电弧增材制造的构件，打印个几米高的模具，每打印个十几层，翘曲应力就积累的差不多了，搬去整体热处理太麻烦，直接用火焰加热做原位去应力，边打印边处理，变形量直接降了七成不止，很多做增材的厂现在都在用这个方法。 还有风电叶片的野外修复，复合材料补片贴完之后，要低温固化，你不可能拉个几吨重的烘箱去野外，直接用低热值的火焰加热控温，几个小时就能固化，修好直接开机，不耽误发电。还有船舶的坞修，船体钢板局部变形，哪有那么大的加热设备配合，直接火焰加热校正，一天就能搞定，比其他方法快好几倍，船东最喜欢。 说实话，挺让人惊喜的。一个诞生快两百年的老工艺，居然还能跟着新行业蹭上风口。 💡 最后说句掏心窝子的：不管做什么活，用什么工艺，千万不要看不起老手艺。工业里哪有什么高低贵贱的技术，只有用不对地方的技术。火焰加热玩了这么多年，只要摸透它的脾气，它就能给你省大钱，救大场。
