前阵子跑珠三角的汽配加工厂，撞见一个干了二十多年的铆焊师傅修缸体。客户拉来的裂了快四十公分的铝合金发动机缸体，换总成要两万多。老师傅拿丙烷火焰枪烧了四十分钟，钎料填进去，磨平，打压试漏，一点问题没有。收了八百块。客户当场要给师傅塞烟。 你看，这就是钎焊的魔力。

为什么钎焊至今仍是高端制造离不开的核心工艺

很多人对钎焊的印象还停留在电路板焊锡，其实大错特错。钎焊的核心逻辑，从来不是熔化母材，是靠毛细作用让低于母材熔点的钎料熔化，填满接头间隙，把两个工件牢固连接起来。 这种连接方式的优势太明显了。不管是多薄的材料，多复杂的结构，多不搭的两种异种材料，只要间隙控制对，钎焊都能给你接起来，还不会把母材烧变形。 现在航空航天的换热器散热片，厚度只有零点零几毫米，熔焊一烧直接穿，根本做不了。只能用钎焊。新能源汽车的电池水冷板，现在九成以上的厂都是用钎焊做，换别的工艺变形大、漏点多，成本根本下不来。 工业不锈钢换热器真空钎焊加工场景 问：钎焊和普通锡焊本质上是一回事吗？ 答：很多人都搞混这个点。锡焊其实就是软钎焊的一种——行业里把钎料熔点低于450℃的都叫软钎焊，高于450℃的是硬钎焊。电子板上的锡焊是钎焊，修航空发动机叶片的高温钎焊也是钎焊，本质都是利用毛细作用让熔融钎料填满接头缝隙实现连接，只是钎料成分、工艺要求差了十万八千里。

现在主流的钎焊工艺都用在哪些场景

说实话，现在不同的钎焊工艺，分化特别明显，老工艺和新工艺各吃一块市场，谁也替代不了谁。

• 火焰钎焊：就是开头那个老师傅用的工艺，设备便宜，灵活，适合现场修配、小批量加工，缺点就是对操作工手艺要求极高，温度控制全靠手感，新手很难做出稳定的活。
• 真空钎焊：现在高端制造的宠儿，整个焊接过程在真空炉里完成，没有氧化，不用后续清理焊缝，焊缝强度高、密封性好。新能源水冷板、航空换热器、半导体热沉全靠它。
• 感应钎焊：适合批量自动化生产，比如汽车半轴、硬质合金刀头焊接，加热快，一分钟能出好几个成品，现在汽配厂批量加工基本都用这个。

新能源汽车水冷板钎焊成品特写 问：为什么现在很多新能源车企都偏爱钎焊做水冷板，不用别的焊接工艺？ 答：水冷板是给电池控温的核心部件，对密封性、导热性、平整度要求都卡得极严。钎焊可以实现整块大面积铝板的整体连接，焊缝均匀，焊接变形量不到熔焊的十分之一，导热损失比搅拌摩擦焊还低10%左右，批量生产的成品率能做到98%以上，综合成本反而比其他工艺低很多。不是行业内的人，根本不知道现在新能源的产能爬坡，其实靠钎焊解决了大问题。

干钎焊最容易踩的几个坑，我见过太多人栽了

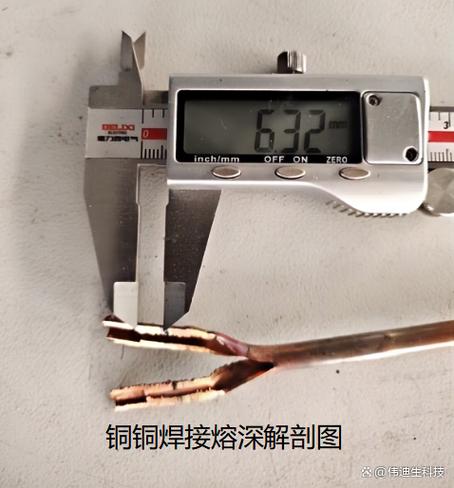

干钎焊最容易踩的几个坑，我见过太多人栽了 说实话，钎焊看起来简单，其实细节错一点，成品直接报废，我见过太多小厂栽在这些低级错误上，亏了几十万。 💡 第一个坑：接头间隙控制不对 钎焊全靠毛细作用吸钎料，间隙太大，毛细作用起不来，焊缝一拉就断。间隙太小，钎料流不进去，直接虚焊。一般硬钎焊间隙要控制在0.02-0.15mm之间，软钎焊可以放宽到0.1-0.3mm，差个零点几毫米，性能差出好几倍。 ❗ 第二个坑：母材表面清理不干净 哪怕一点点浮锈、油污、氧化层，都会让钎料完全浸润不了，接头直接出虚焊。我去年见过一个做换热器的小厂，一批一百多件货进炉焊完，打压漏了三分之二，查了半个月才发现，下料之后工人偷懒没清切削油，直接焊，小问题造成几十万损失，太可惜了。 ✅ 第三个坑：钎料选型错了 很多新手选钎料只看价格，不看母材匹配度。焊不锈钢用不对钎料，焊铝用和铝膨胀系数差太多的钎料，冷却的时候焊缝直接拉裂。尤其是异种材料焊接，钎料的浸润性、膨胀系数匹配，比什么都重要。 不过话说回来，现在钎焊也在出新技术，不是老掉牙的工艺。比如现在半导体行业用的新型活性钎料，不用涂钎剂，减少了后续清洗的工序，还能避免钎剂残留腐蚀焊缝，寿命比传统工艺高两倍多，国内现在已经能量产，不用再卡脖子了。 很多人觉得钎焊就是个打杂的连接工艺，没什么技术含量。其实现在很多高端制造的卡脖子环节，偏偏就出在这种不起眼的工艺上。一块合格的水冷板，一片能用一万小时的换热器，焊缝里藏的都是积累了几十年的手艺和经验，骗不了人。对吧？
