很多人觉得管道不就是一根铁管子？能通水通气就行，犯得着兴师动众研究？ 大错特错。 工业领域，管道占整个项目总投资的20%到40%，但凡出点问题，停一次产少则几万多则上百万，要是漏点有毒易燃易爆介质，那就是直接出安全事故。去年我在南方某化工园做停产技改，亲眼见一根选了304不锈钢的卤水管道，用了不到八个月就腐蚀穿孔，整罐十几万的原料漏进了污水池，老板当天在现场蹲了一下午，烟抽了两包没说一句话。

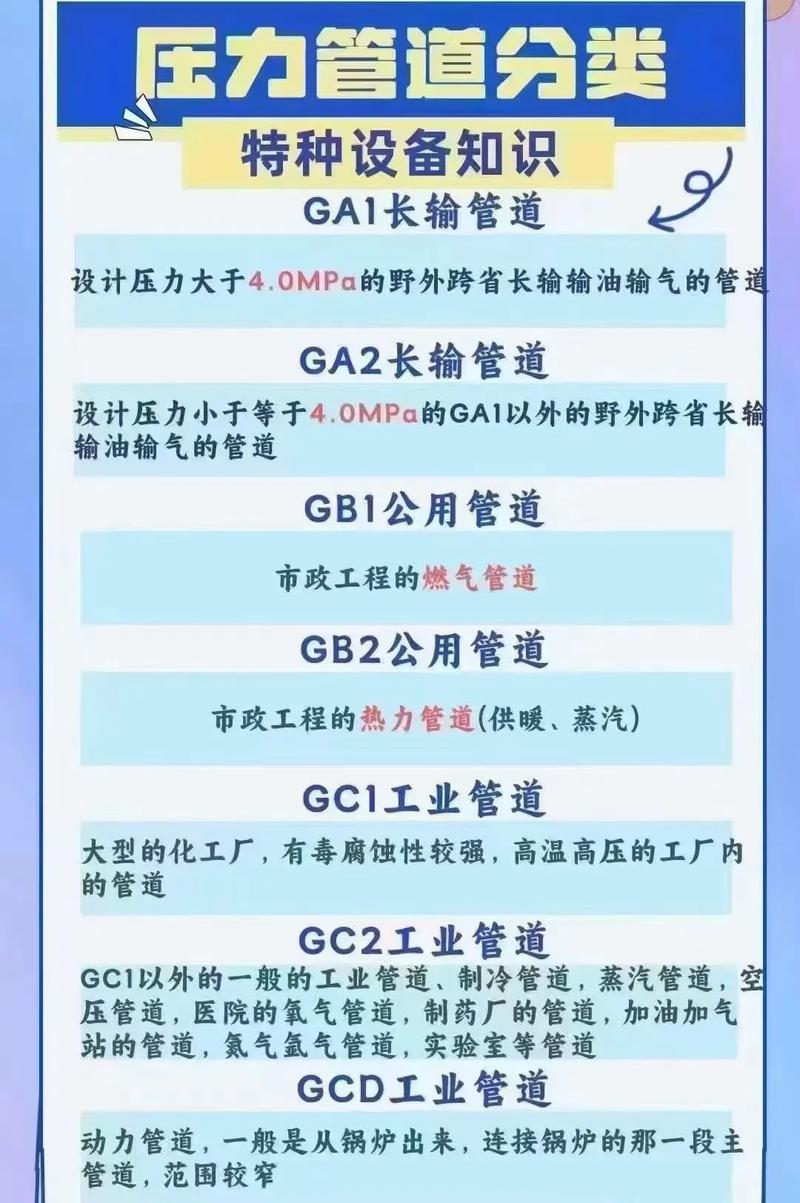

工业管道选型最容易踩的三个隐形坑

第一个坑，腐蚀抗性想当然。 很多刚接触项目的工程师，张口就是304不锈钢万能，啥介质都敢用。真出事的十有八九是这种想法。就说氯离子，只要介质里氯离子浓度超过200ppm，环境温度再超过50度，304不锈钢半年就能被腐蚀穿孔，沿海项目的空气中都带盐雾，哪怕走清水，也能给你锈出坑来。 💡 现在行业内的通用做法是，只要是带一点腐蚀性的介质，或是沿海项目，直接上316L，要是氯离子含量高，直接上双相钢，别省那点材料费。管子贵出来的钱，都不够你停一次产的损失。 第二个坑，热胀冷缩不留余量。 很多新手画管道走向图，为了好看直接拉直线，支架卡的死死的，忘了高温介质的管道，热胀冷缩的变形量能吓死人。100米的钢管，温差100度，变形量能超过10厘米。不留伸缩节或者自然弯曲余量，用个两三年要么焊缝拉裂，要么管道把支架顶变形，到处漏。 第三个坑，流量压降拍脑袋。 选粗了，整个项目材料成本直接上去十几万，选细了，后端设备压降不够，泵得天天满负荷转，一年多出来的电费都能买半套新管道。 问：新上项目管道选型都是设计院包了，我们甲方还要额外盯吗？ 答：太要了。设计院很多时候都是按通用标准套模板，不会抠你项目的实际工况。比如你项目里介质只有每天8小时是高温，剩下16小时都是常温，设计院直接按持续高温给你选材料，硬生生贵出20%都正常。反过来你介质里有不定期析出的硫化物，前期提设计条件的时候漏了，你不盯，最后就是出事。 工业化工管道现场腐蚀穿孔案例图

2024年工业管道运维的新实践

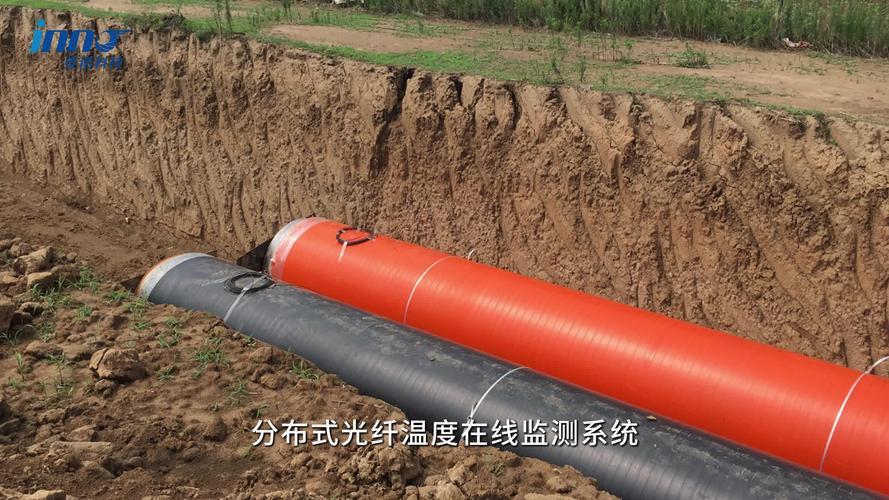

放在十年前，工业管道运维都是两个路子：要么等漏了再修，要么定期拆检挖路，要么过度维护浪费钱，要么漏检出事。现在玩法早就变了。 说实话，现在主流的大工厂，高危介质主干道都上了在线监测。最常用的就是分布式光纤监测，把传感光纤沿着管道埋进去，整根管道哪点腐蚀变薄，哪点出现泄漏，几米范围内就能精准定位，不用你挖开整条路瞎找。还有预测性维护，把管道的振动、壁厚、温度数据接入模型，提前两三个月就能看出焊缝的开裂隐患，比你定期拆检准多了。 ❗ 这里提个醒，别被厂家忽悠上来就全厂区改监测。我见过一家中小型化工厂，花了八十多万上了全厂区管道监测，结果大部分走低压清水的管道，根本没必要，纯纯交智商税。正确的做法是先把易燃易爆、有毒介质的主干道，还有穿路、埋地的老管道先装，剩下的低压低危管道，按周期测壁厚就行，没必要花那个冤枉钱。 问：老旧厂区改造，原有管道一定要全部换掉吗？能不能留着用？ 答：完全看情况，别听工程队瞎忽悠让你全换赚工程款。如果原来的管道是碳钢，走低压清水这种介质，测壁厚之后余量够，做个整体防腐补漏就能接着用，省个几十万太正常了。但如果是走易燃易爆、有毒介质的管道，用了超过15年，别心疼，直接换。去年我接触过一个北方的老厂，就是舍不得换用了20年的煤气管道，最后焊缝开裂漏了气，出了人命，老板直接进去了，得不偿失。还有一点，老旧管道改接新设备，一定要重新测壁厚算压力等级，别直接接，很多旧管几十年下来腐蚀的剩下不到一半壁厚，你接个新泵加压，直接爆给你看。 工业管道光纤在线监测传感器安装现场图

新行业崛起带火的特种管道新要求

新行业崛起带火的特种管道新要求 最近这几年新能源爆发，很多做传统工业管道的厂子，都发现原来老经验不顶用了。 就说锂电行业，输正极负极浆料的管道，要求内壁零死角，不能残留浆料结晶，不然会影响产品纯度。普通的焊接管道根本不行，必须要用内壁电抛光的无缝316L管道，所有焊缝都要做钝化处理，哪怕漏抛一个点，验收都过不了。 还有光伏多晶硅生产用的还原炉管道，要耐1000多度的高温，还要耐氢气脆蚀，普通的不锈钢根本顶不住，都是用特制的耐高温合金管材，这个领域之前基本靠进口，最近这两年国产的已经能替代了，价格降了快一半，很多厂子都换了。 还有现在大热的长时储能，导热管网用的双层真空保温管道，比传统的岩棉保温热损耗低30%以上，整个储能系统的效率能提两个点，这都是最近三五年才大规模普及的新东西。 很多做传统化工管道工程的队伍，刚接新能源项目的时候，还是按老标准下料施工，最后验收不合格，返工返到亏，说白了就是没跟上新行业的新要求，还是停留在“管道就是管子”的老认知里。 你看，一根不起眼的管道，藏的门道真不少。从选型到运维，哪一步省了心，最后都可能给你捅出大篓子。多盯细节，多按实际工况调整，比套一百个标准都有用。
