石油行业的硬核科普：钻井平台、炼化塔器与输油管道背后的机械真相
石油行业的硬核科普：钻井平台、炼化塔器与输油管道背后的机械真相
说实话，石油这玩意儿，已经渗透到我们生活的每一个角落。塑料、汽油、沥青、化肥……你身上穿的，脚下踩的，可能都有它的影子。但真正有意思的，不是石油本身，而是把它从几千米地底下弄出来，再变成各种产品的那些钢铁怪物。
今天咱们不聊油价，也不聊地缘政治。就聊聊石油工业背后的那些机械设备。作为在制造业摸爬滚打二十年的老油条，我想跟你分享一些真实感受。
一、钻井平台：一座漂浮在海上的钢铁城市
先说说开采。石油埋得深，通常得钻几千米的洞。钻井平台就是干这个的。你见过那种海上钻井平台吗？那家伙，简直是个庞然大物。一个平台等于一个微型城市，几百号人在上面吃喝拉撒，还要应对海上的风浪。
钻机是核心。它的主绞车、井架、转盘，每一个部件都得承受巨大的载荷。最让我佩服的是钻头，别看它只是个小东西，但钻头要啃的是岩石。我们常用的牙轮钻头，三个牙轮在井底滚动的力量，能把花岗岩碾成粉末。这背后是材料学的功夫。✅
现在还有了自动化钻机，可以机械臂换钻杆，效率提升不少。💡
不过话说回来，钻井平台上最危险的其实是井喷。防喷器就特别关键。那玩意儿是最后的保命锁。我记得有次在墨西哥湾看过防喷器的测试，几十吨的液压缸瞬间关上，太震撼了。防喷器组包括环形防喷器、闸板防喷器，每一层都是独立的保险。有的还安装在海底，叫水下防喷器，那压力控制更复杂。
海洋石油钻井平台钻机井架结构图
你可能不知道，钻台的动力系统现在很多已经用交流变频了。老式直流电机被淘汰，就是因为变频器控制更精准。这跟咱们工厂里的电机一个道理，但要求更高——毕竟海上的腐蚀和温差很折磨人。钻机上的变频房，恒温恒湿，电子元件都娇贵得很。
问：现在的钻井平台都自动化了，还需要那么多人吗？
答：自动化程度确实高了，但人还是不可或缺的。很多判断还得靠经验。比如井下情况，仪表显示不出来，老师傅一听钻机的声音就能判断出岩层变化。我们这叫“手感”。自动化设备可以减少体力劳动，但真正出经验还得靠人。
二、炼化塔器：钢铁丛林里的化学反应
原油从地下出来，是黑乎乎黏糊糊的，必须经过炼化才能用。炼厂里最壮观的就是那几个高耸的蒸馏塔，还有反应器。第一次进炼厂，你会觉得像走进科幻电影。到处都是管道和罐体，加热炉的火焰在几十米高空咆哮。
常压蒸馏，这是第一道工序。原油加热到350度，进入蒸馏塔，不同沸点的组分在塔盘上分离。塔盘的设计是门学问，浮阀塔盘、筛板塔盘，各有各的脾气。还有换热网络，那个复杂程度，用普通工艺管理根本搞不定。炼厂的热联合系统，能把余热充分利用，省下不少燃料。
催化裂化反应器就更猛了。高温高压下，重油变成汽油、液化气。里面的催化剂循环系统，就像人体的血液循环。催化剂颗粒在管线里流动，如果堵塞，那就是大事。我记得一次检修，看到反应器内壁的结焦，那层焦硬得要用高压水枪打。😅
还有加氢反应器，那家伙的壁厚能达到30厘米，里面是氢气和硫化物，高温高压，材料相当讲究。都用到铬钼钢了。焊一条焊缝要预热到200度，焊完还得缓冷。这可不是普通焊工能干的。我见过那些焊工师傅，焊完一道缝要几个小时的冷却，然后还要进行100%RT检测，一点瑕疵都不行。
石油炼化厂催化裂化装置反应塔结构图
炼化设备的维护成本高得吓人。一个日常的检测就要停工，停工一天损失几千万。所以状态监测和预测性维护变得越来越重要。这几年大家都在上智能传感器，用振动分析和油液检测来预判故障。说实话，这对我们做设备管理的人来说，简直是福音。以前靠耳朵听、靠锤子敲，现在各种仪表盘一目了然。
问：炼化设备那么复杂，普通人怎么理解？
答：你可以把蒸馏塔想象成一个分筛机，原油进去，按沸点分成不同馏分，就像筛子把沙子分成粗细一样。催化剂就像加速器，帮忙把重油变成轻油。当然，实际要比这个复杂得多，但核心逻辑就是这样。

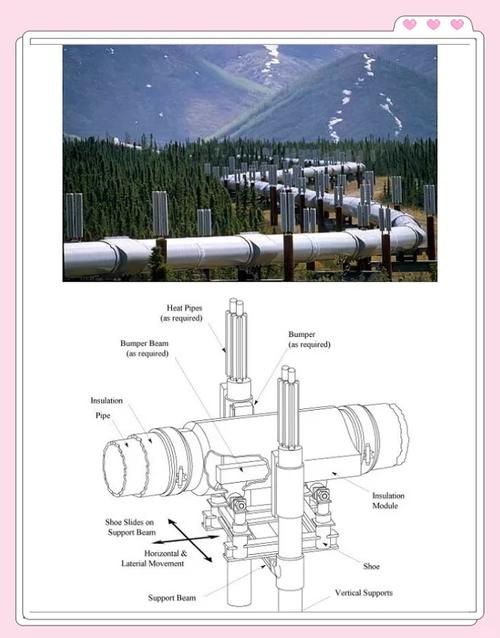

三、输油管道：看不见的能源大动脉
三、输油管道：看不见的能源大动脉
石油生产出来，要送到炼厂，这就得靠管道。中国现在有几十万公里的输油管道。埋在地下几米深，有些还要穿过黄河、长江。管道的耐压等级高，通常用X70、X80级别的钢。现场施工时，焊接质量是最关键的。根焊要用氩弧焊，填充和盖面可以用手工焊条或者自动焊。
我记得在西部工地待过，夏天地表温度40度，焊工穿着厚厚的防护服，那真不是人干的活。但质量不能含糊。现在有了全自动焊机，用激光跟踪技术，焊缝成型漂亮多了。不过检测依然需要人去做，RT和UT探伤，一个都不能少。有时候为了赶工期，晚上还得挑灯夜战，那弧光闪烁的场景，现在还历历在目。
管道还会受到腐蚀，所以阴极保护系统必不可少。每个站场都有恒电位仪，把电流通过土壤施加到管线上，防止地下电化学腐蚀。有的还加了智能清管器，可以在管道里面跑，检测变形和腐蚀。这玩意儿就像一个机器人，在管子里爬，挺有意思的。它能记录下每一处有风险的角落，然后我们就能定点维修。
💡 顺便说一句，现在输油管道都上了SCADA系统，中控室里一目了然。但远程控制再好，也离不开现场的阀室和泵站。我常跟年轻工程师说，不要只盯着电脑，多去现场摸摸那些阀门。只有亲手拧过阀门，你才知道什么叫力矩。
问：石油管线用不用不锈钢？不是说原油有腐蚀性吗？
答：主干线一般不用不锈钢，成本和强度都划不来。普通碳钢加上防腐涂层和阴极保护就够用了。只有在特殊部位，比如海底管道或者高含硫区域，才会考虑用双相不锈钢。但你要知道，不锈钢也会应力腐蚀，并不是万能药。真正的关键是保护措施和维护。
四、那些容易被忽视的辅助设备
四、那些容易被忽视的辅助设备
石油工业不是只有钻机和塔器。泵、阀门、压缩机，这些才是维持运行的毛细血管。比如原油输送泵，往往都是大流量高压头的离心泵，材质要求抗磨抗腐蚀。阀门里面的安全阀，关键时刻能救命。在炼厂，一个安全阀失效，可能引发连锁反应。
还有换热器管束，容易结垢。每次检修，高压水射流清洗是必须的。有的用机械清洗，但风险大，容易伤管壁。现在还有激光清洗，但应用不多。我倒是觉得，未来的清洗会越来越智能化。
环保方面，油泥处理设备也越来越重要。这不仅是法规要求，也是责任感。我见过国内的油泥热解装置，能把油泥中的油回收，剩下残渣无害化，确实厉害。这玩意儿看着简单，但里面的加热、控制、密封，样样都是学问。
另外，大型储罐也是石油工业的重要角色。10万立方米的浮顶罐，直径80多米，像一面巨大的镜子躺在那里。浮顶随着液面升降，里面装了弹性密封圈。这些罐的检测很难，因为罐壁薄，焊缝多，经常得用声发射技术整体扫描。
好了，说了这么多，其实就是想让大家知道，石油工业不像表面上那么简单。背后是从材料到控制，从制造到运维的整个工业体系的支撑。那些钢铁巨兽，它们不会说话，但它们每天在默默地改变这个世界。
别的不说，下次你加油的时候，想一想那些在钻井平台上守了几个月的人，还有炎炎烈日下焊管道的焊工，是不是觉得那几块钱一升的汽油值多了？
（全文完）
