干了十几年压铸，说实话，这行当看着简单，里头门道多得很。我见过太多人以为熔融金属往模具里一打，完事儿。哪有那么容易！压铸要是没搞懂温度和压力，废品率能让你怀疑人生。

今天咱们不聊那些花里胡哨的理论，就说说实际中怎么把活干好。你想，一个铝合金压铸件从设计到量产，中间要踩多少坑？模具崩了、气孔多了、缩松出来了……说起来全是泪。但说到底，压铸的核心无非就是让金属在规规矩矩的模腔里听话地流动、凝固。你要能控制住这俩，基本就入门了。

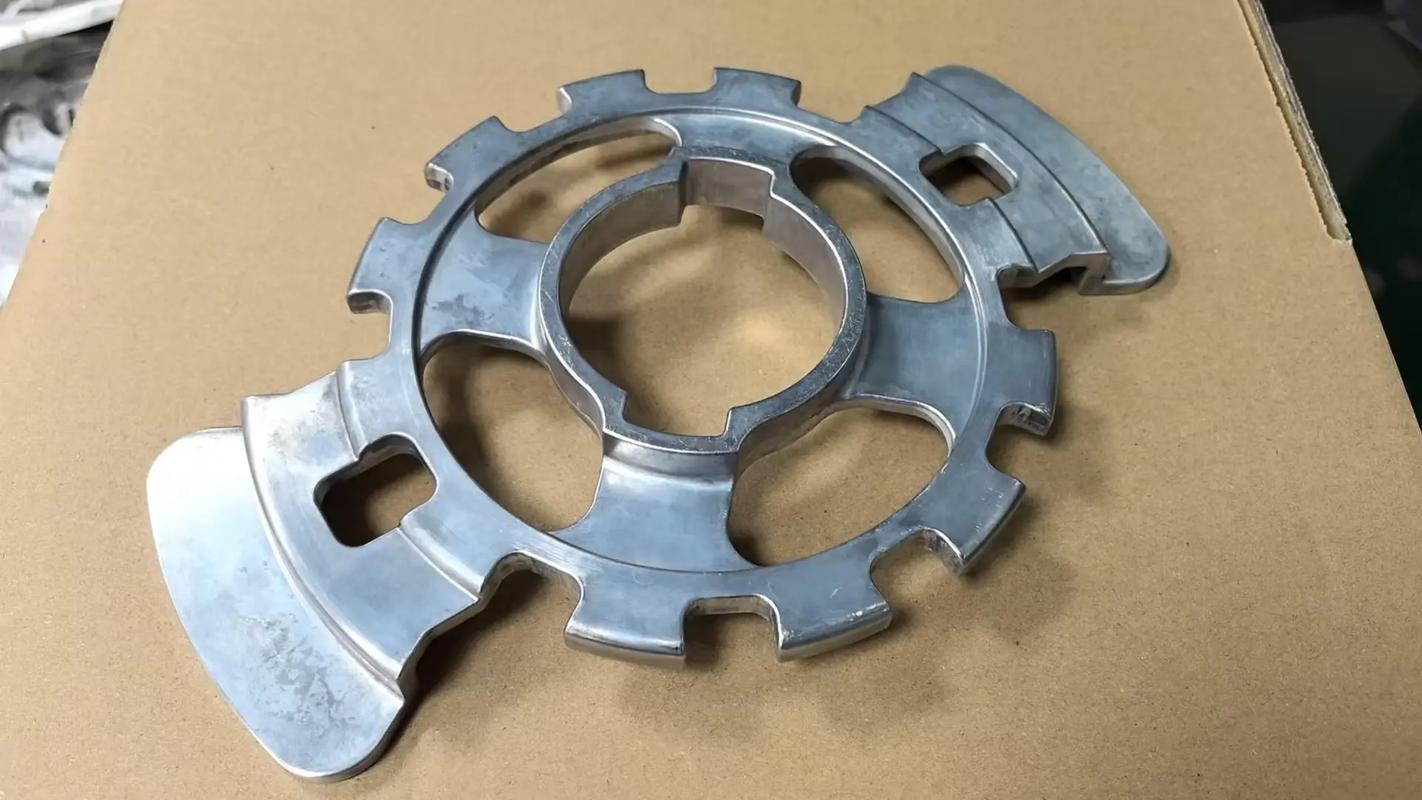

压铸的原理，说白了就是啥

压铸，全称是压力铸造，说白了就是把熔化的金属在高压下高速充填进模具型腔，然后在压力下凝固。注意！和重力铸造不一样，压铸靠的是压力，所以铸件尺寸精度高、表面光洁，能做出很薄的壁厚，强度也还行。但问题来了，因为充填速度太快，卷气是难免的，所以压铸件一般不能热处理，你懂的。

现在的压铸机，压射速度能到每秒几米甚至10米以上，压力动辄几十兆帕。想象一下，金属液在这么猛的条件下强行进入模具，和模具壁的摩擦、冷却、凝固，一系列复杂状况全挤在毫秒级时间里。所以，编程时你挖空心思，实际生产里一个参数不对，废品就哗哗地来。

这里有个关键概念：压射曲线。你玩过电竞吗？那就好比是操控一个极速过弯的赛车，你得让压力在正确的时间点上来，太快了会飞溅，太慢了铸不满。很多老师傅光凭感觉调机，其实看压力曲线一目了然。

另外，别小看合金成分。铝合金压铸和锌合金压铸，工艺差别很大。铝合金需要更高的浇注温度，但模具寿命会受影响；锌合金流动性好，成型容易，但模具容易粘模。你得根据产品要求选合金，别一根筋。

选压铸机，别光看吨位

选压铸机，别光看吨位

很多老板买压铸机，张口就是几千吨，以为吨位越大越好。其实吨位是整个压铸系统的“天花板”，但关键还得看你的产品适合不。比如做小件，用200吨的机子就行，你非上800吨，反而因为压射系统不匹配，良品率惨不忍睹。反过来，大件用小板，锁模力不够，分型面漏料，那也麻烦。

所以选压铸机，除了锁模力，你得看压射部分的性能：压射速度、增压压力、压射头的稳定控制。尤其是现在的电动压铸机，响应快、能耗低，对于精密件是趋势。还有真空压铸系统，能把型腔气体抽掉，有效减少卷气，不少高端铝合金件已经在用。说实话，这些新设备不便宜，但算上废品率的下降，还真不是智商税。

💡 插一句，如果你做的是铝合金压铸，记住压射比压、浇注温度和模具温度这“三兄弟”必须协调。最好拿一个小批量试模，把参数记录下来，形成你自己的工艺库。

模具设计，这些坑你可别踩

模具是压铸的“心脏”。我见过太多人，模具刚出来，试模时打几十件就裂了，拉出模具一看，冷却水道设计不合理，热应力集中。还有浇注系统开得太浅，金属液充填不畅，直接冷隔。模具设计是个系统工程，不是你画个三维图就完事的。

关键点：浇口位置、排渣槽、冷却水道、顶出机构，每一处都影响铸件质量。比如，浇口的方向要顺着充填方向，避免直接冲击型芯；排渣槽要开在最后充满的地方，这样才能把冷料和气体赶出去。还有，模具材料一定要选热作模具钢，H13是经典，但现在的3D打印随形水道模具，能让冷却更均匀，减少变形，就是贵。

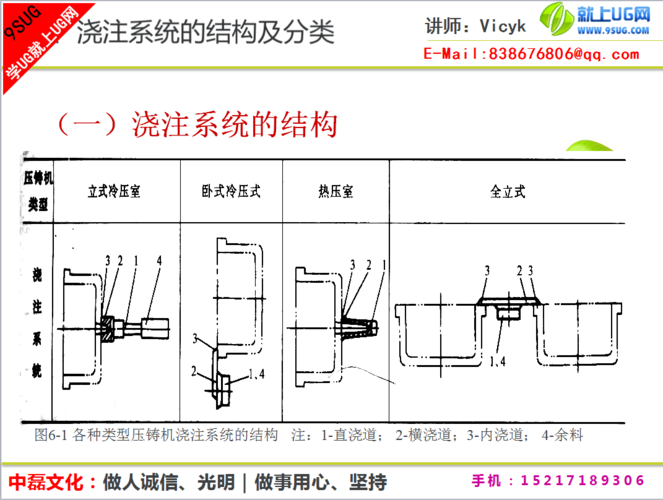

铝合金压铸模具浇注系统三维示意图

说实话，模具的维护也重要。每打几千模次，你要检查有没有龟裂，有没有冲蚀。别等到模具裂了大口子才知道，那时废品已经堆成山。

压铸件设计，这些细节别忽略

压铸件设计，这些细节别忽略

我见过不少工程师设计压铸件时，完全按机加工思路搞，薄壁、尖角、深腔全来了，结果模具打不出来。压铸件设计有它自己的规矩：壁厚要均匀，最好在2-4毫米之间，太厚了容易缩孔，太薄了充填困难。圆角半径不要小于0.5毫米，不然应力集中，模具寿命也会缩短。

还有，加强筋的厚度一般是壁厚的0.8-1倍，太高了反而容易出问题。深腔结构要设计脱模斜度，1-2度之间，不然顶件的时候容易拉伤。这些细节，设计时多花点时间，后面生产就能少哭。

缺陷控制，气孔缩孔怎么搞

压铸最烦人的缺陷就是气孔和缩孔。气孔是金属液卷气造成的，缩孔是凝固收缩补缩不足造成的。这俩经常一块出现，很头疼。

先说气孔。要减少卷气，一是降低压射速度，让金属液平稳推进；二是用真空压铸；三是在模具上开好排气槽。另外，浇注重力铸造？不，那是另一路。压铸里，有时也会用局部挤压技术，就是让销子二次压一下关键部位，把缩孔压实。

再说缩孔。缩孔多出现在铸件厚大部位。对策呢？控制模具温度在适当范围，或者调整加压压力，让凝固时补缩充分。还有，把浇口设计在厚壁处，利用最终压力补充。

压铸件气孔和缩孔金相显微组织照片

这里有一个实战经验：如果气孔出现在固定位置，多半是模具某处排气不畅；如果是随机分布，可能铝液温度太高，或者冲头润滑过多。你得一步一步排查，别乱改参数。

✅ 建议用X光探伤或CT扫描检测内部缺陷，光靠表面看是看不出气孔的。现在高端客户都要求内部质量报告，你得跟上。

常见问题解答

问：为什么我的压铸件总是有冷隔？答：冷隔一般是因为金属液温度太低，或者充填速度不够，导致两股金属流没有融合。你可以提高浇注温度，或者增大压射速度。还有，模具表面温度也要控制好，别太凉。

问：压铸模具能用普通钢做吗？答：绝对不能。普通钢在高温高压下很快就会失效。一定要用热作模具钢，比如H13、SKD61。而且热处理要到位，HRC硬度在44-50左右比较合适。

最后再唠叨一句，压铸这行，经验很重要，但别死抱着老经验。新工艺、新设备层出不穷，多看看行业展会和文献，总没错。
