刚入行那会儿，我在车间守着一台老式单螺杆挤出机，出来的管子跟麻花似的。老师傅过来看了一眼，直接骂：温度曲线吃屎的吗？那时候我才明白，挤出这活儿，看着简单，里头的门道能让你怀疑人生。

今天不唠虚的，直接讲干货。搞懂下面这五点，不敢保证你成专家，但至少别再让废料堆成山。

螺杆和机筒的配合，不是越紧越好

螺杆和机筒的配合，不是越紧越好

很多人以为螺杆跟机筒间隙越小，塑化效果就越好。屁！太小了，剪切热爆表，物料直接烧黄；太大了，熔体倒流，产量上不去，压力还抖得跟帕金森似的。

不同物料，间隙要求完全两码事。硬质PVC你需要大间隙，因为人家怕热；PE、PP这种皮实的，小间隙反而效率高。‼️ 千万别拿一根螺杆通吃所有料，那是大忌。

判断间隙是否合适的土办法：正常生产时螺杆转速稳定，机头压力波动范围控制在±0.5MPa以内。如果压力表指针来回甩，多半是间隙出了问题，或者螺杆已经磨损成狗了。

问：螺杆和机筒的间隙到底怎么量？
答：用塞尺，别凭手感。把螺杆吊出来，在机筒内壁沿轴向测三到五个点，取最小值。磨损超了0.5mm就准备换吧，别心疼钱，废料更费钱。

温度曲线才是挤出质量的命根子

我见过太多人，温度设成一条直线。从加料段到均化段全都是180℃，你以为煮火锅呢？塑料挤出的温度曲线，得跟着物料特性和螺杆构型来配。

加料段要稍微低一点，让物料在输送过程中逐渐预热，一来防止架桥，二来能排掉挥发物。压缩段开始陡升，把料熔透。均化段再稳一手，让熔体温度均匀，压力稳定。

这里头最玄的是模头温度。有时候料挤出来表面粗糙，你降模头温度反而好了，因为熔体强度提高了。但有时候又得像哄小孩似的，一点点升，差个5℃就是天堂跟地狱。

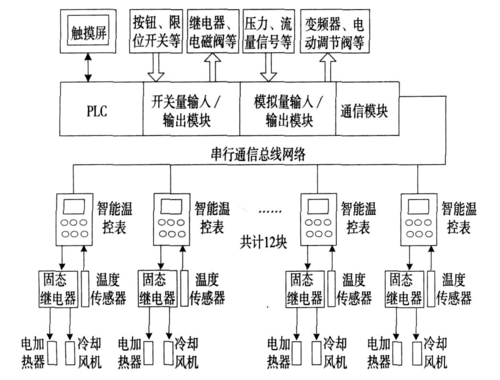

塑料挤出机螺杆温度分区控制示意图

⏰ 别指望一开机就能稳定。挤出这玩意儿，热惯性大，调一次温度至少等二十分钟。你如果五分钟没看到变化就开始乱扭旋钮，那基本整段废料。

问：经常遇到熔体破裂，边缘锯齿状，怎么破？
答：先查模头温度是不是偏低。然后降螺杆转速，看有没有改善。还不行，检查模头内壁有没有积碳和划痕。最后再怀疑物料是否受潮。这三个地方，十有八九能揪出元凶。

另外，机筒各段的冷却水别全开。有些师傅为了降温度，把冷却水开到最大，结果料在机筒里，一时冷一时热，那出来能是好东西？冷却水是辅助微调的，不是主力降温的。

冷却和牵引，最容易忽视的隐形杀手

好不容易出来的管子型材，形状看着还行，结果一进冷却水槽就变形。为什么？冷却不均！

冷却水槽的温度、流量、甚至水槽里的水流方向，都会影响产品的圆度和尺寸稳定性。尤其是厚壁制品，表面瞬间冷却定型了，内部还在收缩，到头来内应力巨大，放两天自己就裂了。

牵引速度就更微妙了。太快，制品被拉长，壁厚变薄；太慢，物料堆积，鼓包。理想的牵引速度应该比挤出速度稍微快那么一丁点，形成微张力，把熔体拉直。但这个“一丁点”是多少？你得靠测厚仪去死磕，别用眼睛估。

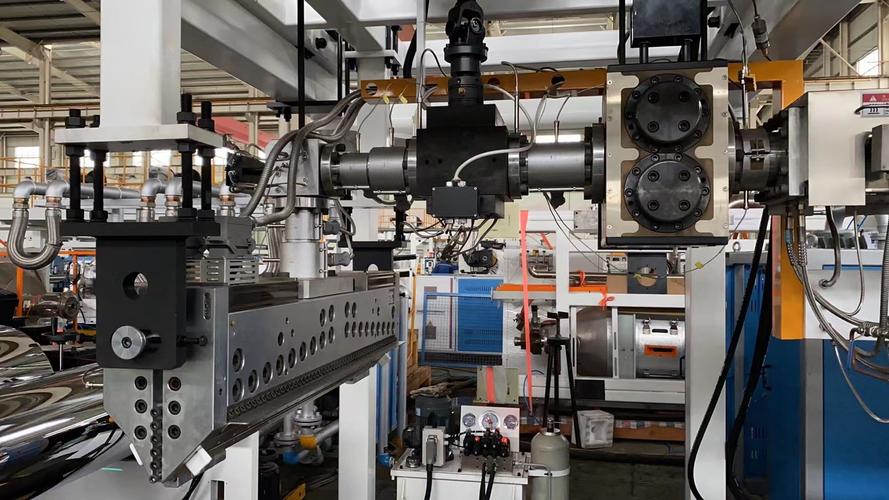

塑料挤出生产线冷却水槽与牵引机布置图

💡 经验之谈：冷却水槽别直接紧贴模头。中间留一段空气距离，让熔体自然冷却，形成一定皮膜，再进水里，变形概率会小很多。间距大概在五到十厘米，具体还得看你产品大小。

牵引机抓管子的压力也要调。太紧，管子压扁；太松，打滑，线速度不稳。还有牵引机的皮带，磨损了就得换，别拿胶布缠。

最后说说物料干燥和喂料

最后说说物料干燥和喂料

这是最无聊但最致命的一个地方。有些料比如PC、PA，不烘料到水分含量300ppm以下，挤出来全是气泡和银丝。你花几千块买的料，因为舍不得那一个小时烘干电费，全毁了。

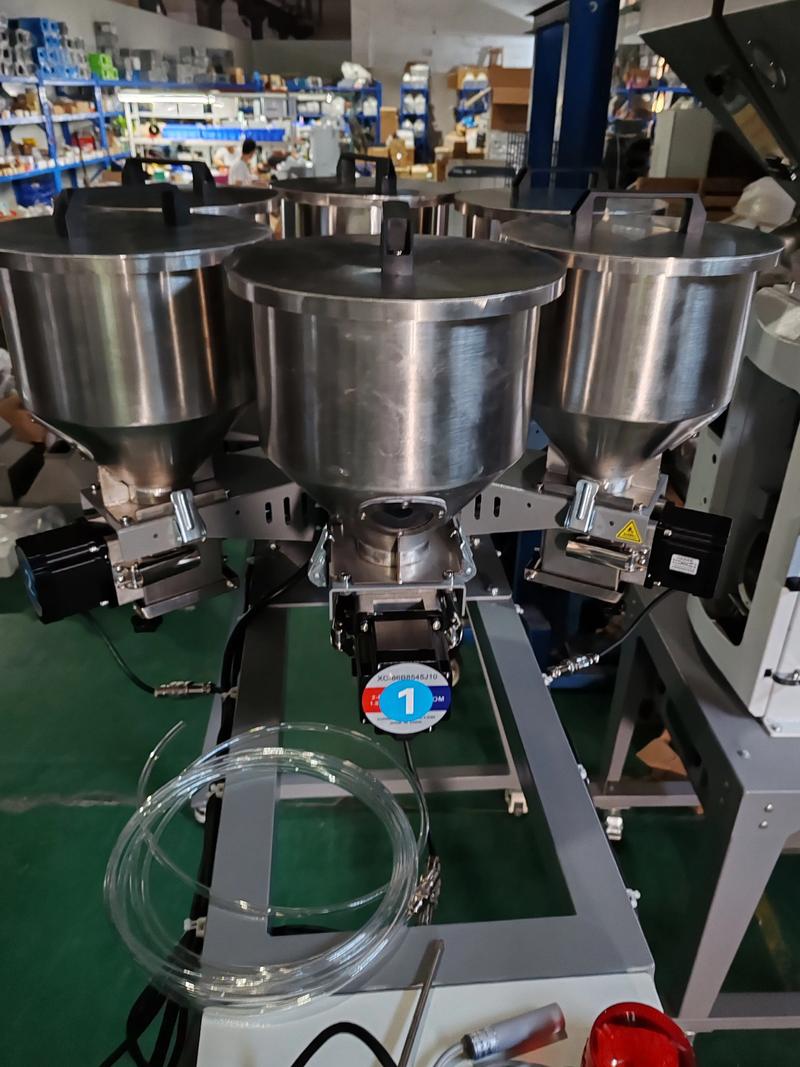

还有喂料斗的料位控制。忽高忽低，螺杆进料不均，机头压力就跟着跳，产品尺寸一截厚一截薄。买个简单的料位计吧，真的不贵。

说实话，挤出这行没有捷径，就是一遍遍试，把原理吃透，再把这些细节做到位。别迷信什么神仙配方，工艺纪律才是废品率的克星。

以上这五点，你走一遍查一遍，比花大价钱请技术顾问管用。如果还有别的坑，欢迎评论区聊，反正我也在踩坑的路上。
