吹塑成型，你真的搞懂了吗？从工艺到实战的深度笔记
说起吹塑，不少刚入行的朋友觉得不就是把塑料吹成瓶子嘛。但真正踩过坑的人心里都清楚，这里面的门道深得很。今天我就把自己这些年在车间里摸爬滚打的经验，掰开了揉碎了跟你聊聊。
吹塑的原理确实不复杂，无非是让熔融状态的塑料型坯在模具里被压缩空气吹胀，冷却定型。但同样是吹，挤出吹塑、注射吹塑、拉伸吹塑这三大流派，用起来完全是两码事。
挤出吹塑：最老派，但依然能打
先聊挤出吹塑。为啥？因为好多日常用的中空容器，比如大桶、油箱，都是它做出来的。设备相对便宜，模具结构也简单，一副模具有时能出好几个腔。但便宜不代表省心，型坯的厚度控制、下垂问题，都够你喝一壶的。
这里头最磨人的就是型坯壁厚控制。你要是只做过小瓶子，可能体会不到。做那种20升的大桶，型坯挂在那里，自重都在往下坠，壁厚不均匀，吹出来一边厚一边薄，废品率直接飙升。现在新一点的挤吹机都有型坯壁厚伺服控制系统，可以动态调节，但参数设不好照样白搭。
对了，还有模具表面的排气。别小看这个，排气不畅，吹出来的件表面尽是麻点。

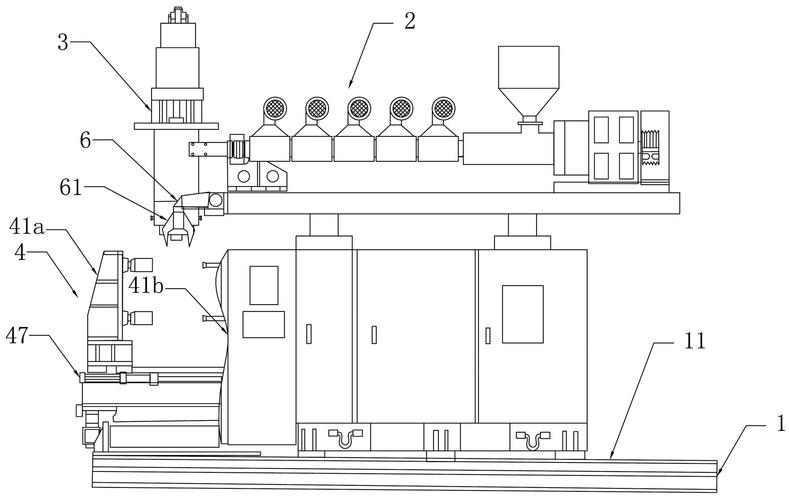

挤出吹塑成型工艺流程图
注射吹塑和拉伸吹塑，别总混为一谈
注射吹塑和拉伸吹塑，别总混为一谈
很多新手把注射吹塑和拉伸吹塑搞混，其实它们差着远呢。注射吹塑是先注射出管坯，再在模具里吹胀，适合做小药瓶、化妆品瓶，精度高，但成本也高——因为你要两套模具，预成型模具加吹塑模具。
而拉伸吹塑呢，在吹胀之前还多了个轴向拉伸的动作。这个拉伸不是瞎拉，能让PET分子链重新取向，强度大幅提升。所以碳酸饮料瓶、矿泉水瓶基本都是用拉伸吹塑做的。你手里那个PET瓶，就是先注塑出一个瓶坯，再加热，然后在拉伸杆和吹气配合下，一口气变成瓶子。
要说哪家做的机器好，德国和意大利的老牌确实牛，但国产设备这几年进步也大，尤其是广东浙江一带的厂商，性价比确实高。不过，买设备不能光听销售吹，最好拿自己的模具去试模。
模具和工艺参数，决定生死
模具和工艺参数，决定生死
吹塑这行，模具设计是核心。怎么切分型面？怎么布置冷却水道？进气针放哪？每一步都影响最终壁厚和外观。
💡再说说工艺参数，几个关键点你得记住：
- 料筒温度——高了型坯太软，容易起皱；低了流动性差，型坯表面粗糙。
- 吹气压力——不是说越大越好，压力太大容易把薄壁部位顶破，产生应力发白。
- 模具温度——控制在20~40℃比较正常，具体看材料。
- 吹胀比——一般控制在2~4之间，超出这个范围，壁厚均匀性很难保证。
别小看这些参数，每个都是钱堆出来的教训。我见过一个车间，为了赶工期，把吹气压力调高，结果瓶子底部直接裂开，整批报废，欲哭无泪。
常见的缺陷，多半是这五个原因
常见的缺陷，多半是这五个原因
❗你在车间里要是碰到吹塑件缺陷，先别慌，按这个顺序排查：
- 壁厚不均——型坯壁厚控制系统没调好，或者机头温度不均匀。
- 表面不良——模具排气不足、型坯表面夹入空气、材料受潮。
- 合模线明显——模具合模面磨损，或锁模力不够。
- 飞边过大——型坯重量超了，或者模具闭合时挤压过猛。
- 产品收缩太大——冷却时间不够，或者材料本身收缩率估计错了。
一般把这些都看一遍，八九成问题都能找到根源。反正别信那些所谓“绝招”，踏踏实实找原因才是正道。
问答时间
问：我想用PET做小瓶，选拉伸吹塑还是注射吹塑？
答：如果你做的是饮料瓶、调味品瓶，且对透明度要求高，优先选二步法拉伸吹塑。拉伸吹塑能让PET更薄但强度更高，成本也相对低。但要是瓶型特别复杂，比如带手柄的异形瓶，那可能注射吹塑更合适，因为拉伸吹塑对瓶坯形状有要求。
问：HDPE油箱用哪种吹塑工艺？模内贴标可以实现吗？
答：HDPE油箱基本都用挤出吹塑，而且是连续式挤出加储料缸的机型。壁厚控制一定要做好，建议采用多点壁厚控制系统。模内贴标技术上可以，但要注意标签在型坯胀紧时的移位问题，得用专门的热熔胶和机械手同步操作。
PET瓶拉伸吹塑成型设备结构图
别被“自动化”忽悠了，先解决基础问题
现在鼓吹无人工厂的人很多，但吹塑车间不上不下最尴尬。你要是连基础缺陷都还天天冒，就上机械手、上AGV，那就是给自动化添堵。先把工艺稳定了，再考虑怎么省人。
不过话说回来，在线测厚、AI视觉检测这些新玩意儿确实好用。我们厂去年上了一套在线壁厚检测，废品率实实在在降了两个点。但价格嘛……呵呵，你自己权衡。
✅反正，吹塑这行，经验值钱，但也不能只靠经验。多试数据，多记录，慢慢你就能摸出规律。
