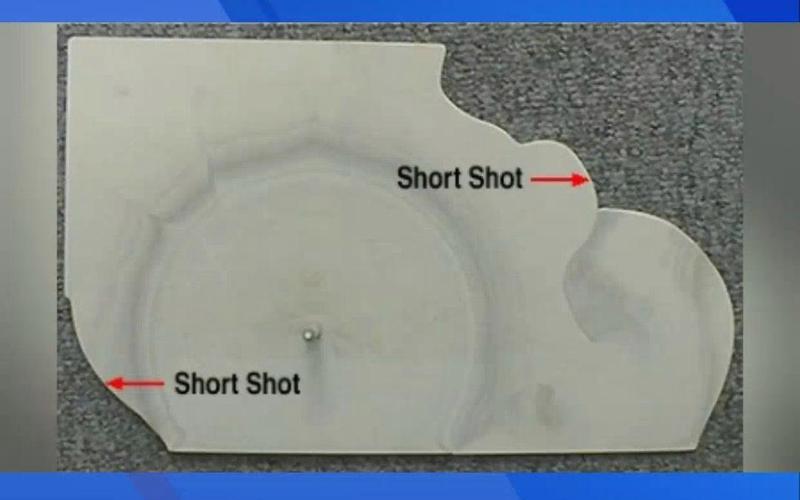

干注塑这行越久，越觉得这活儿就是跟缺陷死磕。 你想想，每天开机、调参数、打样，最怕什么？不是机器罢工，而是产品出来后一堆缩痕、飞边、翘曲——看着就头疼。 前阵子有个年轻工程师跟人争执：缩痕到底是保压不够还是冷却不均？争得面红耳赤。说实话，这种问题根本没有标准答案，因为每台机器、每副模具都是亲爹，伺候不好就给你脸色看。 今天我就把这些年踩过的坑，还有偷偷琢磨出来的经验，倒给你听听。 ## 缩痕和空洞，别傻傻分不清 很多新手出了问题就慌，对着工艺参数一顿乱调——先加保压，不行，再加模温，还是不行。结果产品都打了几百模，浪费的时间比头发还多。 缩痕跟空洞，根本就不是一回事。 ✅ **缩痕**：表面凹下去一块，因为厚壁处冷却收缩时，熔体补缩不上去。常见于加强筋根部、柱位附近。 ✅ **空洞**：内部有真空泡，表面可能没问题，切开一看全是气泡。这是熔体表面先固化，内部收缩后抽真空形成的。 区分方法很简单——看外观？不一定。最靠谱的是切开或透光检查。 但你知道吗？很多时候缩痕和空洞还会同时出现。你说气不气人。 处理缩痕，先加保压压力，但别超过锁模力能承受的范围，否则直接飞边。然后延长时间，让熔体有时间补进去。注意，保压切换位置很关键——提前了，缩痕压不住；延后了，射胶压力又会顶开模具。 空洞恰恰相反，用压力填反而没用。你得从料温上想办法，降低熔体粘度，让气体有地方跑，或者干脆在结构上减薄肉厚。 💡 分享个土办法：用空射法检查料筒里有没有气体，如果有气泡，塑料可能受潮了。烘干吧兄弟，别偷懒。 注塑机螺杆压缩段与料筒间隙放大图 ## 模温机不是摆设，它决定你的质量下限 说真的，见过太多厂子把模温机当成节能设备——拧到最节能档就撒手不管了。这观念得改。 模温直接影响结晶度、收缩率、表面光泽度。比如做PC料，模温高低差那十几度，做出的件表面可能一个像镜面，一个像砂纸。 听着是不是很玄？其实道理简单：模温高了，熔体在型腔里流动更顺畅，压力传递更均匀，冷却也慢，结晶更充分——但周期长了，产品粘磨可能加大。 所以模温不是越高越好，也不是越低越省。 **设多少？看你用的什么料。** 通用PP，模温可能就40°C；POM要80°C以上；PPS甚至要160°C。别嫌高，材料手册上写得清清楚楚，你偏不信，那谁也没办法。 还有，模温机的水路设计也很重要。经常有人问：为什么我模温机设90°C，模具表面才70°C？因为你的水路堵了，或者水路离型腔太远。这时候你得把模温机拆下来清理水垢，而不是加高设定温度——治标不治本。 ❗ 最坑的一次，我遇到过模具局部模温不均匀，导致产品翘曲。检查发现是冷却水道串联太长，后面温度比前面低不少。后来改成并联，问题立马解决。 所以记住：模温不仅要控温，还要控“均”。均匀才是王道。 ## 注射速度和保压，一对相爱相杀的搭档 速度太慢——熔体前端冷却，产生流痕；速度太快——剪切过热，材料分解发黄。而且不同材料对剪切敏感程度完全不同，你以为的万能参数，换料就翻车。 保压呢？保压压力不够，收缩大；保压太大，内应力高，产品容易开裂。 更头疼的是，注射速度跟保压切换点必须配合得恰到好处。 想象一下：如果切换太早，型腔还没填满，保压就介入——压力会骤降，缩痕肯定跑不掉。如果切换太晚，完球了，模内压力暴增，轻则飞边，重则撑坏模具。 **怎么找切换点？** 比较实用的办法：先做短射实验，逐步增加射胶量，看到产品填充到90%~95%时的位置，然后把切换位置设在那里。然后再微调保压压力和时间。 说实话，这个调试过程是搞注塑最有意思的部分——你得像侦探一样，从结果倒推原因。 注塑成型短射实验渐变填充样本图 ## 问答：你可能正在犯的错 问：老师傅，我的产品总是有黑点，洗机洗了无数遍都没用，怎么回事？ 答：别急着洗机。黑点不一定是材料分解。你先检查螺杆有没有死角？换色清洗时用没用好料？三件套是不是磨损了？尤其是过胶头，一旦磨损，料流不稳，必然有滞留分解。不信你拆下来看看，绝对有惊喜（惊吓）。 问：模温机温度设得很高，但模温表显示忽高忽低，这正常吗？ 答：不正常。大概率是加热管功率搭配不合理，或者温控器PID参数没调好。模温机不是电热棒，它需要有换热器和循环泵来保证温度均匀。如果泵的流量不够，水在模具里走一圈，温度差个15°C都很正常。你用手摸一摸模具两侧，是不是有的地方烫手有的地方温温的？是吧！ ## 冷知识：模具排气比你想象的更重要 排气不良最典型的症状就是烧焦——产品末端出现黑色焦痕，或者轮廓不清晰。 很多人第一反应是降低注射速度。但你知道吗？根本原因是气体困在型腔里，被压缩后产生高温，把塑料都烤焦了。 **解决思路：** - 在分型面上开排气槽，深度根据料的不同，大概0.02~0.05mm。 - 或者在浇口附近做溢料槽，把气体先赶出来。 - 用真空排气系统？成本高，但做精密件真值。 说实话，模具设计时如果没有充分考虑排气，后期注塑调试就是拿时间换教训。我见过有一个副模，排气槽师傅没磨出来，结果产品每模都烧焦。后来用砂纸手工磨了十几分钟，问题直接消失。你说气不气人？ ## 最后叨叨两句 注塑这行，技术不复杂，但细节特他妈磨人。 每个参数之间都有耦合关系，你动一个，别的也会跟着变。比如把注射速度调快，材料剪切热增加，模温可能被动升高，那冷却时间也得跟着调整。所以调机的时候，别一口气改好几个参数，那样你根本不知道是哪个起作用。 改一次，试一枪，看看结果，再改。这看起来慢，实际上最快。 而且，别迷信什么“万能参数”。不同批次的原料，干燥程度不一样，打出来的产品可能完全是两个样。所以，每次开料前做好水分检测，比啥都重要。 ✅ 最后送你一句话：注塑从来没有捷径，只有摸清每一台机器、每一副模具的脾气，你才能熟能生巧。 以上。快去车间看看你那台机器吧，说不定它正等着你调教呢。
