干钣金这行有年头了，说实话，每次看到那些刚入行的年轻人对着图纸一头雾水，我就想起自己当年。钣金这东西，看着简单，不就是剪剪折折焊焊吗？可实际玩起来，门道多得让你怀疑人生。今天不整那些虚头巴脑的理论，就聊聊实战中的工艺、窍门，还有我踩过的坑。

先说说最常见的工序吧——切割、冲压、折弯、焊接，还有表面处理。每一道都藏着猫腻。比如切割，你以为激光切割就是按CAD走轨迹？材料的热影响区、气体纯度、焦点位置，哪个不是决定成败的细节。有时候切出来的毛刺能当刮胡刀用，那就是参数没调好。

折弯：最让人头疼的工序

折弯：最让人头疼的工序

折弯这玩意儿，我敢说80%的钣金问题都出在这。回弹角度算不准，压线对不齐，还有那种钣金件折完才发现干涉——真想摔图纸。折弯顺序也有讲究，先折哪边后折哪边，直接影响能不能成型。

说到回弹，铝板和钢板完全是两码事。同样的90度折弯，铝板回弹2-3度都不稀奇，高强钢更是让你怀疑公差是不是写错了。这时候就得靠经验补偿，或者干脆上数控折弯机做角度实时反馈。不过话说回来，再先进的设备，也得有人懂原理。

还有一个坑——压死边。你以为折死边就是压到底？不对，里面有个最小内圆角半径，设计的时候要是忽略了，后面加工准打架。所以做钣金设计的朋友，多跟车间师傅聊聊天，能少挨不少骂。

问：折弯件老是开裂，到底怎么回事？
答：最常见的三种原因：一是板材太硬而折弯半径太小，二是材料纹路方向和折弯线平行了，三是材料本身有夹杂或轧制缺陷。解决办法很直接——加大圆角半径，或者换一个方向下料，实在不行就换材料。记住，别硬掰。

焊接变形：躲不掉的魔咒

焊接变形：躲不掉的魔咒

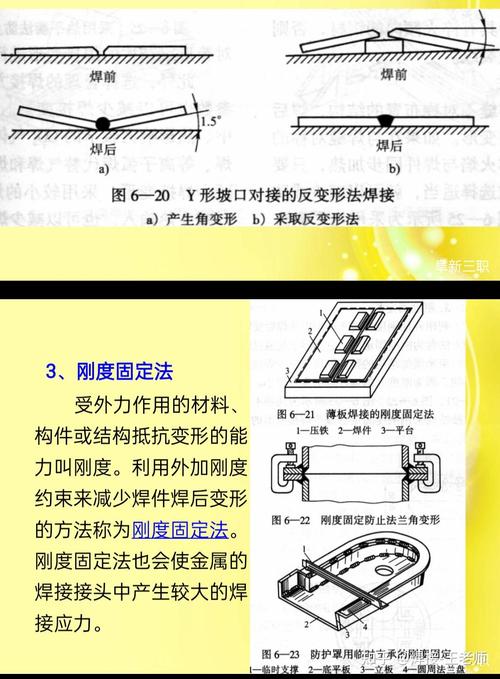

钣金焊接，尤其是薄板，变形那是十焊九翘。有人觉得焊接电流小一点就没事，可该变形还是变形。真正有效的办法是什么？逆向反变形法——焊前先压个预拱度，等它焊完自己缩回去。还有就是装夹顺序，别一上来就全固定死，留出收缩量。

再提一句，点焊和缝焊的间距选择也直接影响变形。别迷信密集焊接更牢固，有些地方反而需要跳焊来控制热输入。这些经验不是从书本上背来的，都是在车间里拿合格率换来的。

💡 小提示：如果焊接后扭曲太严重，别急着上校平机。先想想是不是工艺顺序错了——有时改一下焊序，变形能小一半。

表面处理：最后一步才是脸面

表面处理：最后一步才是脸面

钣金件表面处理，最常见的就是喷粉和电镀。这里面的坑也不少。喷粉前必须做前处理，油污不除干净，粉末附着力就扯淡，过几天掉漆你来找我，我也只能让你重新做。电镀更是，挂具印、氢脆问题，一个不小心就是批量报废。

和设计说一句：别在表面处理后才想起加孔，那是常识性错误。另外，沉头孔的位置别离折弯边太近，否则铆钉一压就裂。

问：喷粉后的钣金件有颗粒，怎么解决？
答：多半是环境问题——喷粉房粉尘太多，或者粉末本身受潮结块，再或者固化炉温度高导致杂质焦化。先查前处理是否带灰，然后检查粉末回收系统，尤其是旋风分离器。很多时候，把喷房湿度控制在50%以下，颗粒问题就消失了大半。

材料那些破事

材料那些破事

用SPCC还是SECC？用304还是430？选材的时候只看价格，后面加工和售后就有得哭。

说真的，不锈钢板激光切割时，氮气纯度不够，切口发黑氧化，那真是肉眼可见的垃圾。而镀锌板就是另一套玩法，焊接烟尘大，还得担心锌层被破坏。有些客户非要镀锌板焊完不打磨，那拼接缝里的锈迹，谁看谁头疼。

对了，铜板铝板切割时，千万别用同样的氧气气压——那是懒人干的事。换成氮气或者空气，切口质量完全不是一个档次。

设计是源头，也是尽头

设计是源头，也是尽头

我见过太多设计图，一出来就是“车间噩梦”。比如R角标得跟没标一样，比如沉孔深度是个无理数，比如折弯线画在焊点上。你光顾着三维图上好看，考虑过展开后公差链吗？考虑过夹爪会不会撞刀具吗？

现在都流行用SolidWorks或Creo做钣金模块，但软件只是工具，它不会告诉你“这个孔离折弯边太近，会拉变形”。这些规则，设计规范里都写烂了，可就是有人不看。

✅ 优秀的设计师，至少去车间待满一个月。

好了，今天扯了这么多，其实也就冰山一角。钣金这行，经验比理论更值钱。多去车间跑跑，多摸几次废料，比你看一百篇技术博客都管用。下次再有人跟你说“钣金不就是压铁皮吗”——你就把这篇文章甩他脸上。
