折弯实战经验：那些老师傅未必肯说的工艺细节 折弯这活儿，看着简单。板子往折弯机上一放，刀一下去，角度就出来了。可是真正做出来的工件，能一次达标的，少之又少。干过的人都知道，看着容易，做起来全是泪。我见过太多小老板，设备买回去三个月，废料堆成山，最后只能靠老师傅手动调参数。说实话，折弯里那点门道，比你想的复杂得多。 先说说回弹吧。这个几乎所有干折弯的都头疼。材料有弹性，你压到90度，它回弹到93度，纯粹是物理性质。所以精确控制折弯角度，就得把回弹算进去。怎么算？经验值加试折。通常我建议用以下办法：先试折一片，测量实际角度，然后反向补偿。但这不是万能的，因为回弹跟材质、厚度、硬化程度都有关。 钣金折弯回弹补偿示意图 举个实际例子。我们车间常用2mm的冷轧板，在V槽宽度16mm的下模上折90度，回弹通常有2-3度。所以你要预设88度，折出来才是90。但是换一批板材，你同样参数，可能就不行了。为什么？材料批次不同，屈服强度有波动。所以这里有个小技巧：用折弯机的数控系统，现在多数新设备都带角度检测，可以实时修正。如果没有，那就老老实实地每批材料先试折。

一、模具选不对，全白费

一、模具选不对，全白费 模具这东西，别以为随便配个就行。下模V槽宽度直接决定你工件的折弯半径和最小折弯边。很多人图省事，用一把模具走天下。结果折小边的时候，工件直接滑进槽里，或者压出印子。 这里的规律很简单：V槽宽度一般是板厚的6到8倍。比如2mm的板，选14到16mm的V槽。槽宽了，回弹小，但最小折弯边会变大；槽窄了，折弯边可以小，但容易压伤材料，而且需要的吨位更大。 另外上模的选择也讲究。尖锐的上模适合锐角折弯，圆角上模适合做弧形件。我见过不少操作工，拿90度尖刀硬折圆弧，结果全是压痕。说实话，看着都心疼，那模具也不便宜。 问：我们经常折1mm的不锈钢，V槽选多大合适？答：1mm板一般用8-10mm的V槽，不过还是要看你需要的内圆角。如果不要求，就按6-8倍来。另外不锈钢回弹比冷轧板大，角度要预留更多。

二、精度不是靠感觉，是算出来的

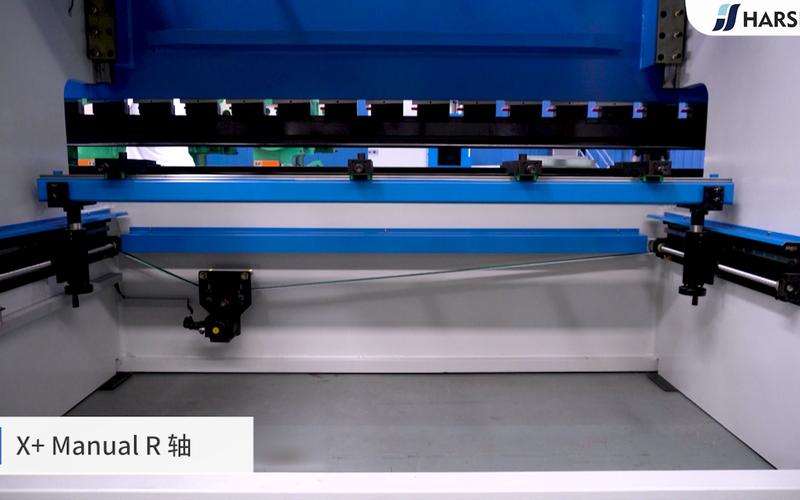

很多人折弯离不开试折，一次不行两次，两次不行三次。浪费材料不说，还慢。其实展开尺寸是可以算的。这里有个关键概念叫“折弯扣除”。不同板厚、不同材料，扣除值都不一样。网上有表，但最好自己实测总结。 更重要的是，折弯机本身的精度。如果是老式设备，没有光栅尺，靠丝杠定位，那误差就大了。我建议有条件就上电液伺服数控折弯机，精度能到0.01mm。但即便有了好设备，也要定期校准。别以为数控就永远不会偏。 数控折弯机后挡料定位示意图 举个实际例子，我们有一台数控折弯机，后挡料定位误差大了0.2mm，结果折出来的边长短不一。后来查出来是滚珠丝杠的间隙没补偿。所以，定期用激光干涉仪校准是必要的。 问：折弯展开尺寸怎么算才能更准？答：最靠谱的方法是做实验。你取一块已知尺寸的板，折成90度，测量实际的展开尺寸变化，反推折弯扣除值。然后把这一组数据输入到数控系统中。算法只是个基础，实测校准才能保证精度。

三、常见缺陷，其实都是“物理”问题

表现一：折弯痕太深。原因是下模圆角太小或者板材表面太软。解决方法很简单，加大下模圆角，或者垫一层保护膜。另外检查一下模具边缘有没有毛刺。 表现二：工件扭曲。这个经常发生在不对称折弯时。因为受力不均匀，材料会向一边跑。对策是调整托料装置，或者用特殊的模具压紧。再不行就分两次折。 表现三：折弯开裂。多发生于高碳钢或者硬铝。根本原因是板材的塑性不足。如果必须用这种材料，建议加大折弯半径，或者先做退火处理。这个很关键，别偷懒。 记住一点：折弯不是玄学，是力学。所有问题都能从物理上找到解释。理解了原理，你就能自己判断怎么调。

四、说说设备维护

最后提一句，折弯机也得保养。液压油多久换一次？导轨多久上油？别等到出问题了才慌。很多折弯精度下降，都是因为导轨磨损和液压系统泄漏。我每周都会让操作工擦拭导轨，然后检查油位。这些小事，做好了能延长设备寿命好几年。 说到这，我想起一个事。有个客户来我们那里咨询，说他的折弯机折出来的角度总是不稳定。到现场一看，原来是他换了个新模具，但没锁紧，间隙太大。模具一活动，角度当然就不稳。所以说，细节真的决定成败。 写到这里也差不多了，有点啰嗦了。但这些东西都是实打实的经验。在工厂里泡了这么多年，踩过的坑比你们吃过的盐还多，能少走一个是一个吧。
