做了十多年激光加工，说实话，这行当远没有外行人想的那么光鲜。很多客户拿着图纸过来，开口就是“激光能不能切？”——能，但怎么切得漂亮，怎么切得不出问题，那才是真功夫。今天不聊那些高大上的理论，就讲讲实际生产中那些让我栽过跟头的细节，以及解决办法。

激光切割：焦点位置比功率更关键

刚入行那会儿，我总觉得功率越高的激光器就越牛。直到有一次，用一台6kW的设备切12mm的碳钢板，功率加到最大值，切割面却糙得像狗啃。后来老师傅点了一句：焦点位置不对。那一瞬间我才明白，原来激光切割的焦点控制，才是真正的技术核心。

简单说吧，焦点在板材表面以下，叫“正焦点”，适合切厚板；焦点在表面以上，叫“负焦点”，适合薄板高速切割。切12mm碳钢，我现在的经验是把焦点放在板厚大约1/3处——注意，这只是一个参考值，实际得看板材材质、气体种类。氧气切割用的焦点位置跟氮气完全不是一个玩法。

💡 经验法则：切厚板，焦点往下沉；切薄板，焦点往上升。

当时我差点把设备退了。但后来静下心来，用试切法一点点找参数，才摸出规律：切缝下面有挂渣，焦点太浅了；切面上缘烧塌，焦点太深了。就这么试了十几组，总算找到那个“甜点”。

激光切割焦点位置剖面示意图

所以啊，遇到切割质量差，先别急着调功率。先把焦点位置扪心自问一遍，再查气体压力、喷嘴高度。很多时候，问题就是出在那些你自以为没问题的地方。

说到辅助气体，也有讲究。切割碳钢常用氧气，切不锈钢就得氮气。氧气助燃，切得快，但切面会有一层氧化膜；氮气吹走熔池，切面干净，但成本高。有些厂家为了省气，用空气切割，那切面发黄，还得看客户认不认。

问：焦点位置怎么判断？

答：最直接的方法是做试切——切一条直线，观察切缝上缘和挂渣情况。如果有光束分析仪，更省事，但生产现场还是试切最靠谱。另外，别忘了喷嘴高度，它会影响实际焦点位置。

激光焊接：气孔问题怎么治

激光焊接，尤其是铝合金焊接，气孔问题真能把人折磨疯。那阵子我们接了个新能源汽车电池托盘的项目，焊缝表面漂亮得很，结果一上X射线探伤，内部全是圆形气孔。客户直接退货，损失惨重。

后来我们一项项排查：清洁度、保护气流量、激光波形、焊接速度……最后发现罪魁祸首竟然是铝合金表面的氧化膜没有清理干净。氧化膜在焊接过程中分解，产生气体，被凝固的熔池“锁”在里面，就成了气孔。

解决方案其实不复杂：焊前用激光清洗或者化学清洗把表面处理干净，保护气流量从15升/分钟提到25升/分钟，同时把激光波形改成脉冲调制，让熔池有足够的时间排气。就这么三招，气孔率从原来的百分之八降到了千分之一以下。

✅ 记住，铝合金焊接，表面清洁度比焊接速度重要十倍。

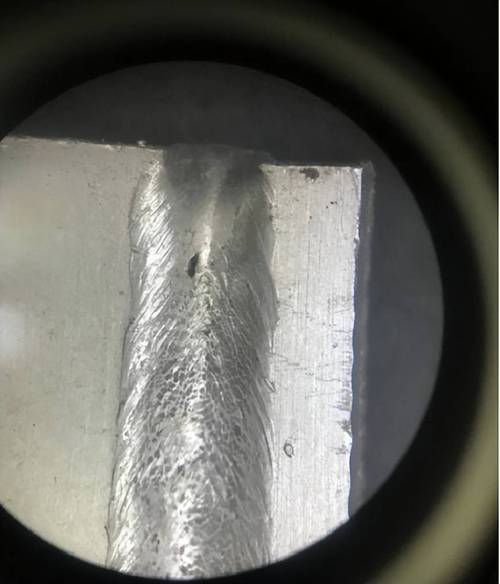

激光焊接铝合金气孔金相照片

还有个常见的坑——保护气。很多人觉得氮气便宜，就用氮气，但焊接铝合金必须用氩气或者氦气，否则焊缝发黑，强度也不行。这钱省不得。❗ 千万不要用氮气焊铝！

问：为什么焊缝表面看着好，内部却有气孔？

答：表面成型好看不代表内部致密。气孔往往在熔池快速凝固时形成，像铝合金这种导热快的材料，尤其容易锁住气体。所以关键在熔池流动性，通过波形调制和气体流量，增加熔池搅拌时间。

激光打标与清洗：那些不起眼的坑

激光打标与清洗：那些不起眼的坑

说完了切割和焊接，聊聊打标和清洗。这个领域看着入门简单，但坑也不少。比如给不锈钢打深黑色标，很多人以为功率越大越黑。实际恰恰相反，功率太高会把表面烧穿了，发灰发白。要打得黑，得用低的平均功率、高频率，还得控制扫描速度。

激光清洗呢，近两年特别火。但别指望它包治百病。清洗涂层、锈蚀确实好用，但如果是厚厚的油污，效率反而不如化学清洗。而且，激光清洗不是不伤基材，参数控制不好，照样会打出麻点来。

做这行久了，就一个体会：激光加工不是什么黑科技，它就是一个工具，得摸透它的脾气。别迷信参数表，别指望一劳永逸，材料一变，环境一变，参数就得跟着变。

好，时间有限，先说这么多。如果你也踩过什么坑，或者有什么独门秘诀，欢迎在评论区里聊聊——反正我这人，最烦的就是别人藏着掖着。
